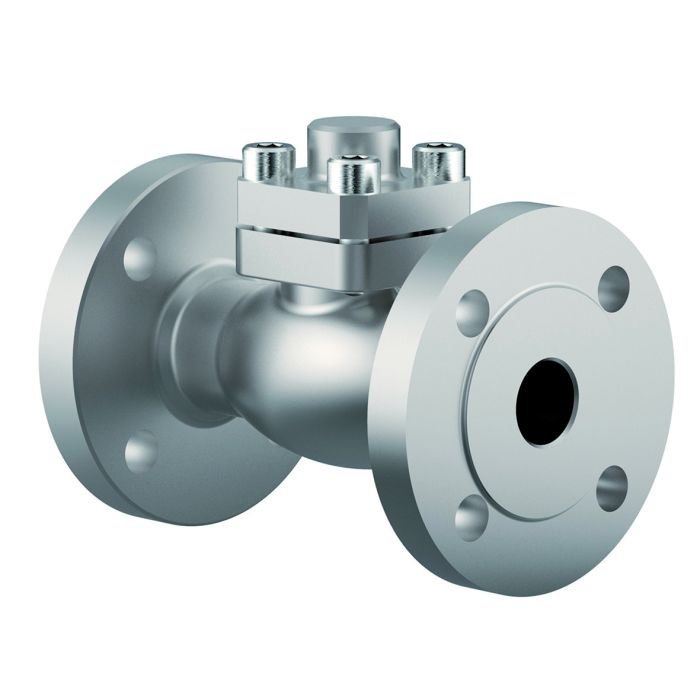

Typ 05419 - Rückschlagventil, DIN EN Flansche
Das im Bild dargestellte Produkt kann vom verkauften Produkt abweichen.
Typ 05419 - Rückschlagventil, DIN EN Flansche
Datenblatt ID: CR_05419_1
Verwendungsbereich
Verwendungsbereich:
Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.
Zulässige Betriebstemperatur: -196°C (77K) bis +120°C (393K)
Beschreibung
Tieftemperatur-Rückschlagventile, PN40
Gehäuse und aufgeflanschter Deckel aus Edelstahl
mit Schließfeder, Öffnungsdruck ca. 0,1 bar
"¦öl- und fettfrei für Sauerstoff¦"
Artikel-Nr. 05419.X.0002
Flanschanschluss nach DIN EN 1092-1 PN40
Zertifikate
type-examination for LNG (DIN EN 12567)
LNG-Certificate_01XXX_02XXX_03XXX_05XXX_06XXX_08XXX_09XXX_11XX
LNG-Certificate_01XXX_02XXX_03XXX_05XXX_06XXX_08XXX_09XXX_11XX
LNG-Certificate_DN200-05XXX_08XXX
LNG-Certificate_DN200-05XXX_08XXX
Canadian Registration Number (CRN)
0C22963.5 - Ontario
0C22963.5 - Ontario
0C22963.5N - Nunavut
0C22963.5N - Nunavut
0C22963.5T - Northwest Territories
0C22963.5T - Northwest Territories
0C22963.5Y - Yukon
0C22963.5Y - Yukon
0C22963.50 - Newfoundland and Labrador
0C22963.50 - Newfoundland and Labrador
0C22963.51 - Britsh Columbia
0C22963.51 - Britsh Columbia
0C22963.52 - Alberta
0C22963.52 - Alberta
0C22963.53 - Saskatchewan
0C22963.53 - Saskatchewan
0C22963.54 - Manitoba.pdf
0C22963.54 - Manitoba.pdf
0C22963.56 - Quebec
0C22963.56 - Quebec
0C22963.57 - New Brunswick.pdf
0C22963.57 - New Brunswick.pdf
0C22963.58 - Nova Scotia.pdf
0C22963.58 - Nova Scotia.pdf
0C22963.59 - Prince Edward Island
0C22963.59 - Prince Edward Island
Gost Ukraine (Gost Ukraine)
UA.276.159.01-21
UA.276.159.01-21
UA.D.159.01-21
UA.D.159.01-21
ClassNK (Class Rules)
License of Special Equipment (China) (TS)
TSX71000120220017
TSX71000120220017
TSX71000520230058
TSX71000520230058
TS2700G39-2029
TS2700G39-2029
BV (Class Rules)
SMS.W.I./11744/C.0
SMS.W.I./11744/C.0
RINA (Class Rules)
Pressure Equipment Directive (2014/68/EU)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00469/23/D/001(00)
0045/202/1201/Z/00469/23/D/001(00)
0045/202/1201/Z/00469/23/D/001(00)
0045/202/1201/Z/00469/23/D/001(00)
Lloyd's Register (Class Rules)
LR25294732TA
LR25294732TA
LR2695076QAES
LR2695076QAES
DNV (Class Rules)
ABS (Class Rules)
25-0381115-PDA
25-0381115-PDA
092776-7471959-006
092776-7471959-006
Datenblätter
CR_05419_1_de.pdf
CR_05419_1_de.pdf
Betriebsanleitung
HEROSE-Manual-CR_05419_1-1
HEROSE-Manual-CR_05419_1-1
Konformitätserklärungen
Pressure Equipment Directive (2014/68/EU)
001TTV (DE, EN, CN)
001TTV (DE, EN, CN)
001TTV (DE, EN, CZ)
001TTV (DE, EN, CZ)
001TTV (DE, EN, ES)
001TTV (DE, EN, ES)
001TTV (DE, EN, FR)
001TTV (DE, EN, FR)
001TTV (DE, EN, IT)
001TTV (DE, EN, IT)
001TTV (DE, EN, NL)
001TTV (DE, EN, NL)
001TTV (DE, EN, PL)
001TTV (DE, EN, PL)
001TTV (DE, EN, RU)
001TTV (DE, EN, RU)
002TTV (DE, EN, CN)
002TTV (DE, EN, CN)
002TTV (DE, EN, CZ)
002TTV (DE, EN, CZ)
002TTV (DE, EN, ES)
002TTV (DE, EN, ES)
002TTV (DE, EN, FR)
002TTV (DE, EN, FR)
002TTV (DE, EN, IT)
002TTV (DE, EN, IT)
002TTV (DE, EN, NL)
002TTV (DE, EN, NL)
002TTV (DE, EN, PL)
002TTV (DE, EN, PL)
002TTV (DE, EN, RU)
002TTV (DE, EN, RU)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Lieferzeiten
Die tatsächliche Lieferzeit wird individuell bestimmt und ist Teil der Auftragsbestätigung
Auf Lager:
Nicht auf Lager:
Lieferzeit:
Woche(n)
Die tatsächliche Lieferzeit wird individuell bestimmt und ist Teil der Auftragsbestätigung
Livebestand:
Nicht auf Lager
Livebestand:
Lieferzeit (auf Lager):
Lieferzeit (nicht auf Lager):
Weitere Informationen
Type (Baureihe)
05419
Anwendung
LNG, Luftgase
Anwendungsbereich
Transport, Lagerung, Betankung, Prozesse
Artikelnummer
CR_05419_1

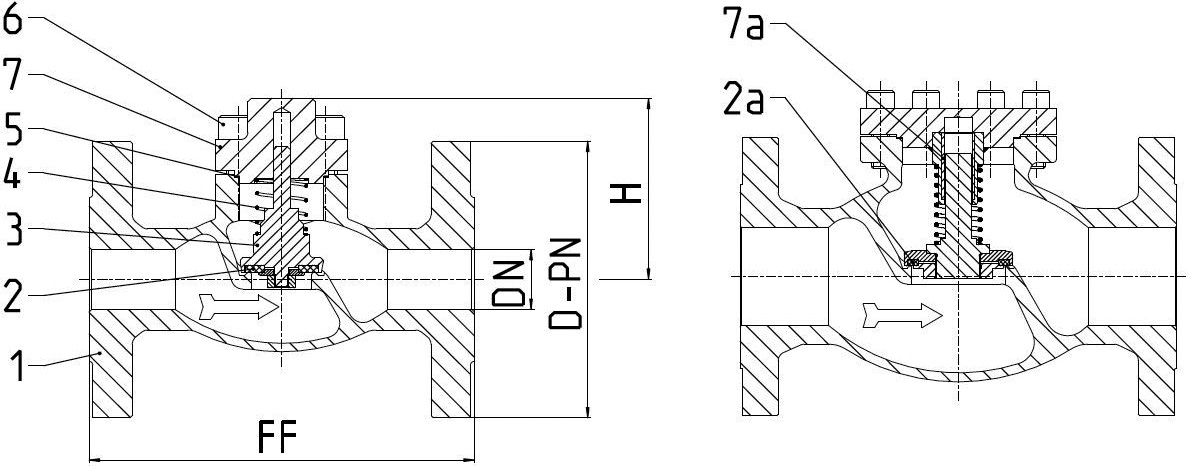

Werkstoffe
Werkstoffe
DIN EN
ASTM
1
Gehäuse
1.4308
A 351 CF8
2
Dichtung bis DN50
PTFE / Elektrocarbon (25%)
2a
Dichtung ab DN65
PTFE
3
Abschlusskörper
1.4301
A 276 Grade 304
4
Feder
1.4571
A 313 Grade 316Ti
5
Oberteildichtung
PTFE
6
Deckelschrauben
1.4301/A2
A 194 B8
7
Deckel
1.4301
A 276 Grade 304
7a
Führungsbuchse ab DN65
PTFE
Ausführungen
Typ 05419 - Standardausführung
Technische Daten
Nenngröße
DN
15
20
25
40
50
65
80
100
150
Größenschlüssel - Flansch EN 1092-1 PN40
.X.
0150
0200
0250
0400
0500
0650
0800
1000
1500
Flanschdurchmesser
D-PN
95
105
115
150
165
185
200
235
300
Baulänge
FF
140
150
160
200
230
290
310
350
550
Höhe
H
70
75
75
95
90
125
150
165
215
Gewicht
ca. kg
2,9
3,4
4,4
6,4
11,6
19,2
25,2
39,8
72,7
Kvs - Wert
m³/h
4,3
6,7
11,5
22,6
37,1
71,1
104,0
170,0
350,0
Cv - Wert
gal/min
5,0
7,8
13,4
26,3
43,2
82,9
121,3
198,3
408,4
