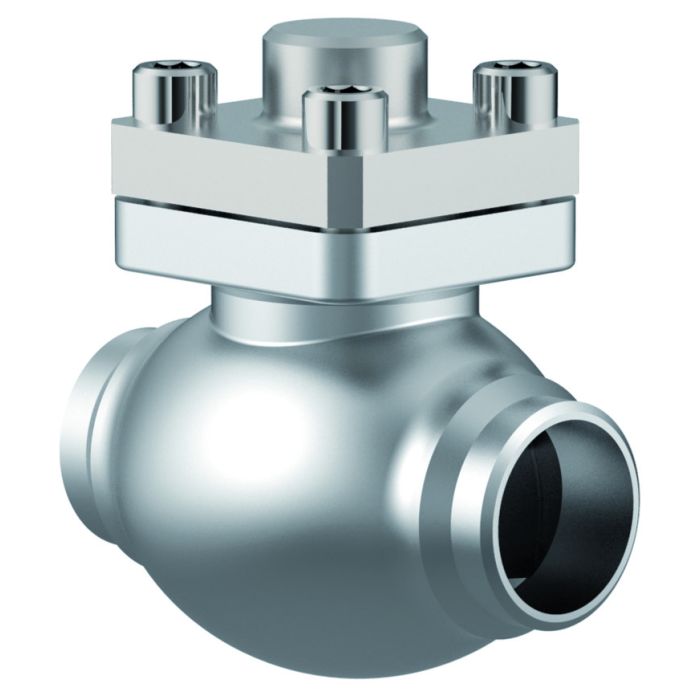

Typ 05614 - Rückschlagventil

Datenblatt ID: CR_05614
Verwendungsbereich

Verwendungsbereich:

Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperatur: -196°C (77K) bis +120°C (393K)

Beschreibung

"Fire Safe"-Design ohne Typprüfung auf Feuersicherheit nach EN ISO 10497

Tieftemperatur-Rückschlagventile, PN50 (DN150=PN40)

Gehäuse und aufgeflanschter Deckel aus Edelstahl

mit Schließfeder, Öffnungsdruck ca. 0,1 bar

"¦öl- und fettfrei für Sauerstoff¦"

Artikel-Nr. 05614.X.000*

Schweißende oder Schweißmuffe für Edelstahlrohre nach ISO 1127 oder ASTM A312

Dichtung: PTFE / Elektrocarbon (25%)

Verfügbare Sonderausführungen - nur auf Anfrage:

· Angeschweißte Rohre nach ISO 1127 oder ASTM A312 - Länge FF + 200mm

Zertifikate
type-examination for LNG (DIN EN 12567)
type-examination fire-safe (DIN EN ISO 10497)
License of Special Equipment (China) (TS)
Pressure Equipment Directive (2014/68/EU)
BV (Class Rules)
DNV (Class Rules)
Datenblätter
Betriebsanleitung
Konformitätserklärungen
Pressure Equipment Directive (2014/68/EU)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Weitere Informationen
Type (Baureihe) 05614
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung, Prozesse
Artikelnummer CR_05614

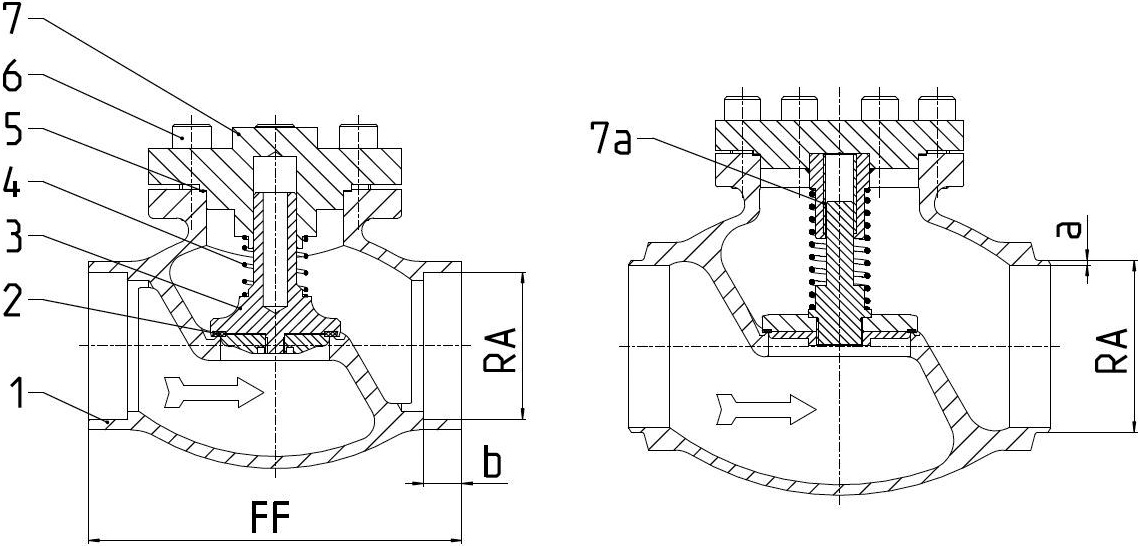

Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Gehäuse

1.4308

A 351 CF8

2

Dichtung

PTFE / Elektrocarbon (25%)

3

Abschlusskörper

1.4301

A 276 Grade 304

4

Feder

1.4571

A 313 Grade 316Ti

5

Oberteildichtung

Graphit

6

Deckelschrauben

1.4301/A2

A 194 B8

7

Deckel

1.4301

A 276 Grade 304

7a

Führungsbuchse ab DN65

PTFE

Ausführungen

Typ 05614 - Standardausführung

Technische Daten

Nenngröße

DN

10

15

15

20

25

32

40

40

50

65

80

100

150

Größenschlüssel

.X.

1012

1517

1521

2026

2533

3238

4042

4048

5060

657x

8088

0114

0168

Baulänge

FF

70

85

85

100

115

115

130

130

155

205

245

280

400

Höhe

H

71

71

71

72

75

87

95

95

95

125

150

185

214

äußerer Rohr-Ø ISO 1127

RA

12,0

17,2

21,3

26,9

33,7

38,0

42,4

48,3

60,3

76,1

88,9

114,3

168,3

Wandstärke Rohr ISO 1127

a

1,0

1,6

2,0

2,0

2,0

2,0

2,0

2,0

2,0

2,9

3,2

6,0

7,1

äußerer Rohr-Ø ASTM A312

RA

13,72

17,15

21,34

26,67

33,40

-

42,16

48,26

60,33

73,03

88,90

114,30

168,30

Wandstärke Rohr ASTM A312

a

Abmessungen nach S10 oder S40

Muffentiefe

b

6

10

10

13

13

-

13

13

16

16

16

20

20

Gewicht

ca. kg

0,7

0,95

1,0

1,3

1,6

2,4

3,9

3,9

5,7

9,6

14,6

20,0

50,0

Kvs - Wert

m³/h

1,6

3,8

4,3

6,7

11,5

14,0

20,6

22,6

37,1

71,1

104,0

170,0

350,0

Cv - Wert

gal/min

1,9

4,4

5,0

7,8

13,4

16,2

23,9

26,3

43,2

82,9

121,3

198,3

408,4
