Typ 06002, Typ 06006

Datenblatt ID: CR_06002_06006
Verwendungsbereich

Verwendungsbereich:

Vorgesehen als Sicherheitseinrichtung zur Absicherung von Rohrleitungen und Anlagenteilen gegen thermische

Expansion. Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperatur: -196°C (77K) bis +150°C (423K), geeignet für waagerechten Einbau

Beschreibung

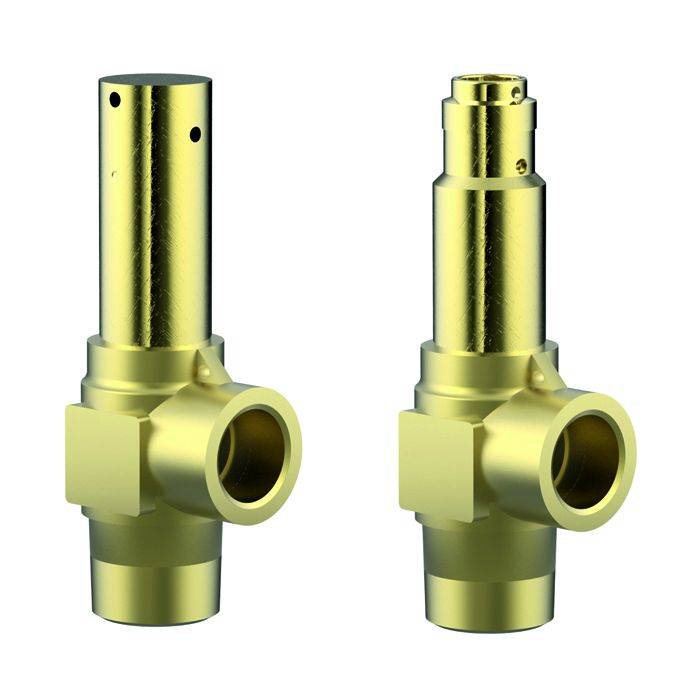

Tieftemperatur-Eck-Sicherheitsventile aus Messing, PN63, bauteilgeprüft TÜV-SV.1048. D/G

Normal-Sicherheitsventil, Abschlusskörper mit PTFE/Kohle-Dichtung

Austritt: Innengewinde Rc 3/8 nach ISO 7/1, "¦öl- und fettfrei für Sauerstoff¦"

Typ 06002: Entwässerungsbohrung in der Verschlussschraube

Typ 06006: Entwässerungsbohrung in der Federhaube

Artikel-Nr. 06002.X.0000

Artikel-Nr. 06006.X.0000 (mit Anlüftevorrichtung)

Eintritt: Außengewinde Typ R nach ISO 7/1

Artikel-Nr. 06002.X.2000

Artikel-Nr. 06006.X.2000 (mit Anlüftevorrichtung)

Eintritt: Außengewinde Typ G nach ISO 228/1

Artikel-Nr. 06002.X.5000

Artikel-Nr. 06006.X.5000 (mit Anlüftevorrichtung)

Eintritt: Außengewinde NPT nach ANSI B 1.20.1

Verfügbare Sonderausführungen - nur auf Anfrage:

· mit montiertem Bogen am Austritt

Zertifikate
Transportable Pressure Equipment Directive (2010/35/EU)
ASME Code (ASME Code Section VIII)
Canadian Registration Number (CRN)
Pressure Equipment Directive (2014/68/EU)
Gost Ukraine (Gost Ukraine)
License of Special Equipment (China) (TS)
TÜV Verband (Approval mark number)
Transportable Pressure Equipment Regulation 2009 (TPER 2009)
Datenblätter
Betriebsanleitung
Konformitätserklärungen
Transportable Pressure Equipment Directive (2010/35/EU)
Transportable Pressure Equipment Regulation 2009 (TPER 2009)
Pressure Equipment Directive (2014/68/EU)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Weitere Informationen
Type (Baureihe) 06002,06006
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung, Prozesse
Artikelnummer CR_06002_06006

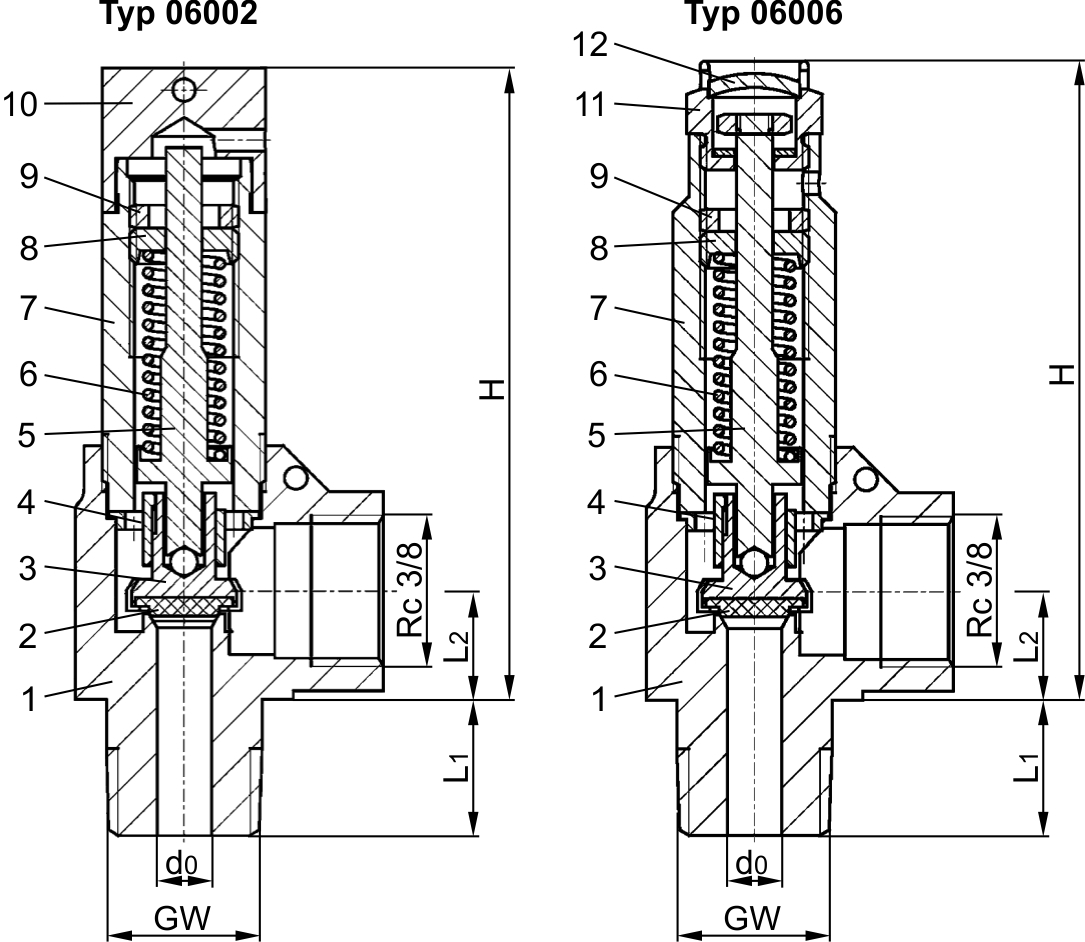

Werkstoffe

Werkstoffe

DIN EN

ASME/ASTM

1

Gehäuse

CW617N

EN12165 CW617N Code Case 1750

2

Dichtung

PTFE / Elektrocarbon (25%)

3

Teller

CW452K

B 103 UNS C51900

4

Führungsscheibe

CC493K

SB 505 C93200

5

Spindel

CW614N

EN12164 CW614N Code Case 1750

6

Feder

1.4571

A 313 Grade 316Ti

7

Haube

CW614N

EN12164 CW614N Code Case 1750

8

Federspanner

CW614N

EN12164 CW614N Code Case 1750

9

Gewindering

CW614N

EN12164 CW614N Code Case 1750

10

Verschlussschraube

CW614N

EN12164 CW614N Code Case 1750

11

Anlüftknopf

CW614N

EN12164 CW614N Code Case 1750

12

Verschlussscheibe

CW507L

B 30 UNS C27000
Ausführungen

Technische Daten

Typ 06002

Typ 06006

Nenngröße

GW

1/4

3/8

1/2

1/4

3/8

1/2

Sitzdurchmesser

d0

6,0

6,0

6,0

6,0

6,0

6,0

Größenschlüssel

.X.

0200

0300

0400

0200

0300

0400

Ansprechdruck

bar

1,0-55,0

1,0-55,0

1,0-55,0

1,0-55,0

1,0-55,0

1,0-55,0

Höhe

H

70

70

70

72

72

72

Länge

L1

13

15

17

13

15

17

Länge

L2

13

13

13

13

13

13

Gewicht

ca. kg

0,185

0,20

0,22

0,18

0,195

0,21

Ausflussziffer ab 3,0 bar

αw

0,42

0,42

0,42

0,42

0,42

0,42
