Typ 06002 - gasdicht

Datenblatt ID: CR_06002
Verwendungsbereich

Verwendungsbereich:

Vorgesehen als Sicherheitseinrichtung zur Absicherung von Rohrleitungen und Anlagenteilen gegen thermische

Expansion. Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperatur: -196°C (77K) bis +150°C (423K), geeignet für waagerechten Einbau

Beschreibung

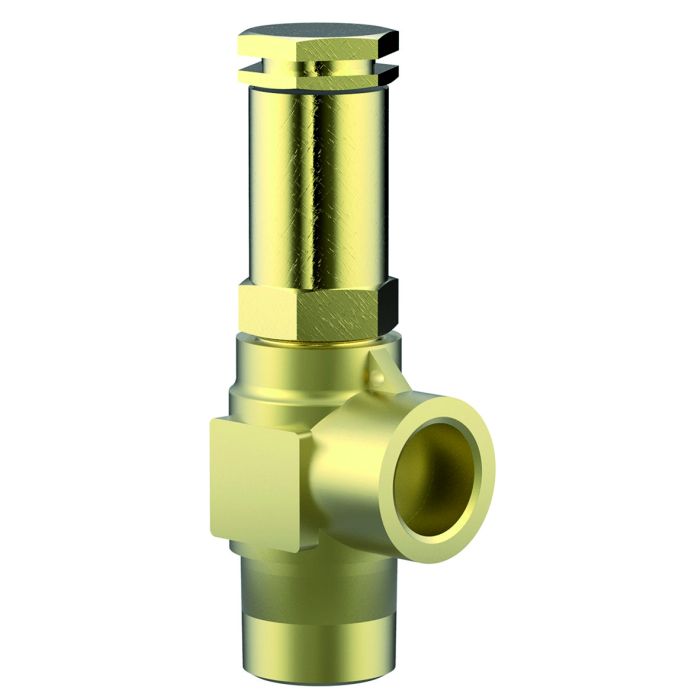

Tieftemperatur-Eck-Sicherheitsventile aus Messing, PN63, bauteilgeprüft TÜV-SV.1048. D/G

Normal-Sicherheitsventil,

gasdichte Ausführung, geschlossene Federhaube

Abschlusskörper mit PTFE/Kohle-Dichtung,

Austritt: Innengewinde Rc 3/8 nach ISO 7/1

"¦öl- und fettfrei für Sauerstoff¦"

Artikel-Nr. 06002.X.0020

Eintritt: Außengewinde Typ R nach ISO 7/1

Artikel-Nr. 06002.X.2020

Eintritt: Außengewinde Typ G nach ISO 228/1

Artikel-Nr. 06002.X.5020

Eintritt: Außengewinde NPT nach ANSI B 1.20.1

Verfügbare Sonderausführungen - nur auf Anfrage:

· mit montiertem Bogen am Austritt

Zertifikate
Transportable Pressure Equipment Directive (2010/35/EU)
ASME Code (ASME Code Section VIII)
Canadian Registration Number (CRN)
Pressure Equipment Directive (2014/68/EU)
Gost Ukraine (Gost Ukraine)
License of Special Equipment (China) (TS)
TÜV Verband (Approval mark number)
Transportable Pressure Equipment Regulation 2009 (TPER 2009)
Datenblätter
Konformitätserklärungen
Transportable Pressure Equipment Directive (2010/35/EU)
Transportable Pressure Equipment Regulation 2009 (TPER 2009)
Pressure Equipment Directive (2014/68/EU)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Weitere Informationen
Type (Baureihe) 06002
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung, Prozesse
Artikelnummer CR_06002

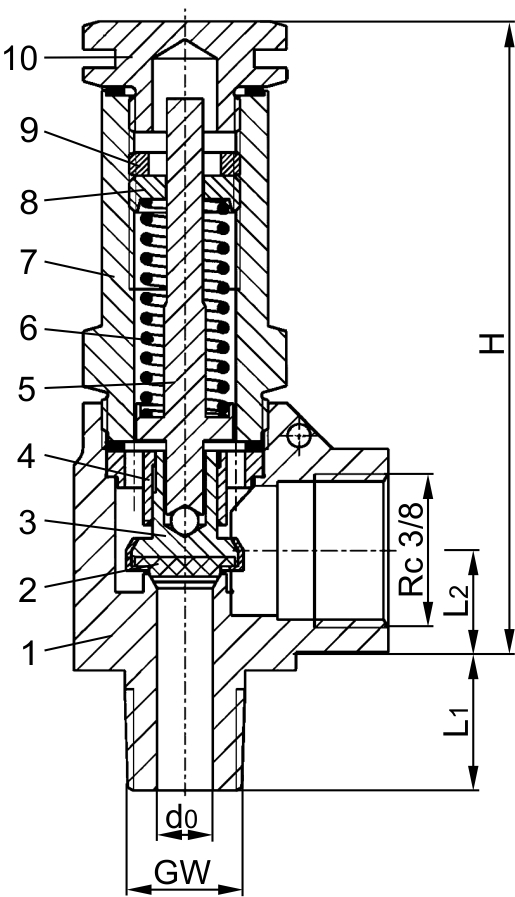

Werkstoffe

Werkstoffe

DIN EN

ASME/ASTM

1

Gehäuse

CW617N

EN12165 CW617N Code Case 1750

2

Dichtung

PTFE / Elektrocarbon (25%)

3

Teller

CW452K

B 103 UNS C51900

4

Führungsscheibe

CC493K

SB 505 C93200

5

Spindel

CW614N

EN12164 CW614N Code Case 1750

6

Feder

1.4571

A 313 Grade 316Ti

7

Haube

CW614N

EN12164 CW614N Code Case 1750

8

Federspanner

CW614N

EN12164 CW614N Code Case 1750

9

Gewindering

CW614N

EN12164 CW614N Code Case 1750

10

Verschlussschraube

CW614N

EN12164 CW614N Code Case 1750
Ausführungen

Technische Daten

Typ 06002.X.*020

Nenngröße

GW

1/4

3/8

1/2

Sitzdurchmesser

d0

6,0

6,0

6,0

Größenschlüssel

.X.

0200

0300

0400

Ansprechdruck

bar

1,0-55,0

1,0-55,0

1,0-55,0

Höhe

H

70

70

70

Länge

L1

13

15

17

Länge

L2

13

13

13

Gewicht

ca. kg

0,185

0,20

0,22

Ausflussziffer ab 3,0 bar

αw

0,34

0,34

0,34
