Typ 06387

Datenblatt ID: CR_06387
Verwendungsbereich

Verwendungsbereich:

Vorgesehen als Sicherheitseinrichtung gegen unzulässige Drucküberschreitung in ortsfesten und beweglichen

Druckbehältern und Druckgasbehältern. Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperatur: -196°C (77K) bis +185°C (458K)

Beschreibung

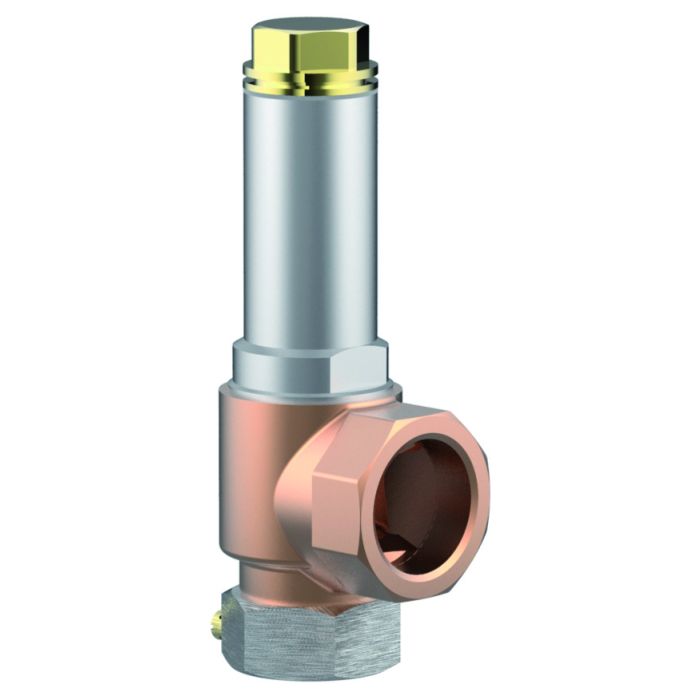

Tieftemperatur-Eck-Sicherheitsventile aus Bronze, PN40, bauteilgeprüft TÜV-SV.780. D/G

Normal-Sicherheitsventil (0,2 - 25,0 bar)

Abschlusskörper metallisch dichtend, geschlossene Federhaube,

"¦öl- und fettfrei für Sauerstoff¦"

Artikel-Nr. 06387.X.0000

Eintritt: Innengewinde Typ G nach ISO 228/1

Austritt: Innengewinde Typ G nach ISO 228/1

Verfügbare Sonderausstattungen - nur auf Anfrage:

· außenliegende Teile vernickelt · mit montiertem Bogen am Austritt

Zertifikate
Pressure Equipment Directive (2014/68/EU)
Transportable Pressure Equipment Directive (2010/35/EU)
Gost Ukraine (Gost Ukraine)
License of Special Equipment (China) (TS)
ClassNK (Class Rules)
TÜV Verband (Approval mark number)
BV (Class Rules)
Transportable Pressure Equipment Regulation 2009 (TPER 2009)
ABS (Class Rules)
25-0381115-PDA
Datenblätter
Betriebsanleitung
Konformitätserklärungen
Transportable Pressure Equipment Directive (2010/35/EU)
Transportable Pressure Equipment Regulation 2009 (TPER 2009)
Pressure Equipment Directive (2014/68/EU)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Weitere Informationen
Type (Baureihe) 06387
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung, Prozesse
Artikelnummer CR_06387

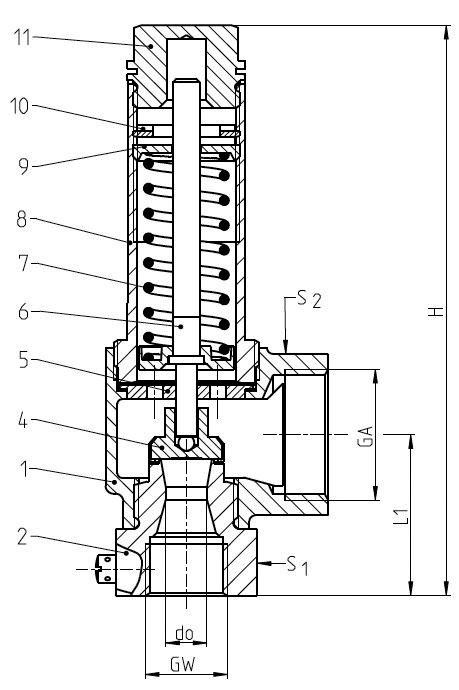

Werkstoffe

Werkstoffe

DIN EN

ASME/ASTM

1

Austrittskörper

CC491K

B 62 UNS C83600

2

Eintrittskörper

1.4301

A 276 Grade 304

4

Teller

1.4541

A 276 Grade 321

5

Führungsscheibe

CW453K

B 103 UNS C52100

6

Spindel

CW453K

B 103 UNS C52100

7

Feder

1.4571

A 313 Grade 316Ti

8

Haube

1.4308

A 351 CF 8

9

Federspanner

CW614N

B 283 UNS C38500

10

Gewindering

CW614N

B 283 UNS C38500

11

Verschlussschraube

CW614N

B 283 UNS C38500
Ausführungen

Typ 06387

Technische Daten

Nenngröße

GW

1/2

Sitzdurchmesser

d0

10,5

Größenschlüssel

.X.

1004

Ansprechdruck

bar

0,2-25,0

Austritt

GA

1

Höhe

H

144

Länge

L1

41

Schlüsselweite

S1

36

Schlüsselweite

S2

41

Gewicht

ca. kg

0,78

Ausflussziffer ab 3,0 bar

αw

0,67
