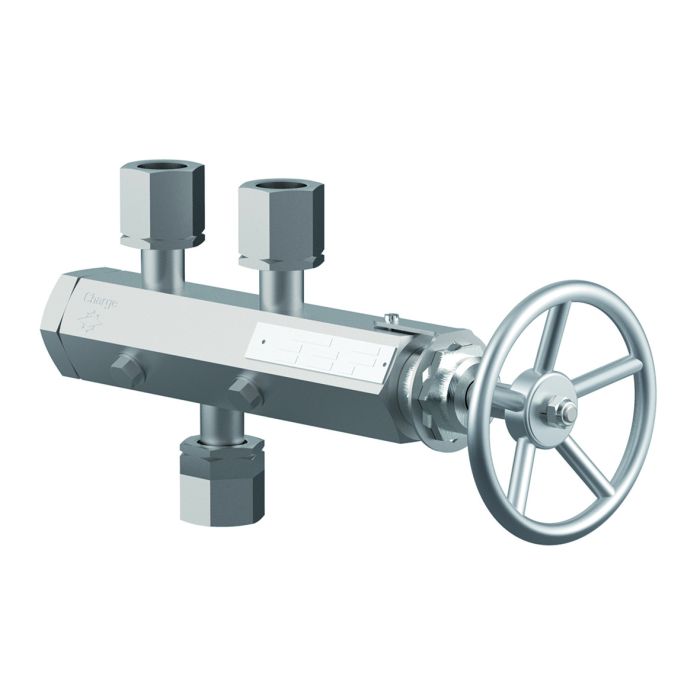

Typ 06401 - Wechselventil DN15

Datenblatt ID: CR_06401_1
Verwendungsbereich

Verwendungsbereich:

Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperatur: -196°C (77K) bis +185°C (458K)

Beschreibung

Tieftemperatur-Wechselventile aus Edelstahl, PN125

zum Aufbau von zwei Sicherheitsventilen,

mit zwei Prüfanschlüssen G 1/4,

"¦öl- und fettfrei für Sauerstoff¦"

Artikel-Nr. 06401.0150.0000

Ein- und Austritt: Spannmuffe G 3/4

Artikel-Nr. 06401.0150.9***

*** Wechselventile mit anderem Gewinde für

Behälter- und Sicherheitsventilanschluss auf Anfrage

Verfügbare Sonderausführungen - nur auf Anfrage:

· Wechselventil mit pneumatischem oder elektrischem Antrieb

· Eintritt GW und/oder Austritt GA mit Gewindemuffen (G) nach ISO 228/1

· Eintritt GW und/oder Austritt GA mit Gewindemuffen NPT nach ANSI B 1.20.1

· Kombination unterschiedlicher Gewindeanschlüsse GW - GA

Zertifikate
type-examination for LNG (DIN EN 12567)
Gost Ukraine (Gost Ukraine)
Datenblätter
Betriebsanleitung
Weitere Informationen
Type (Baureihe) 06401
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung
Artikelnummer CR_06401_1

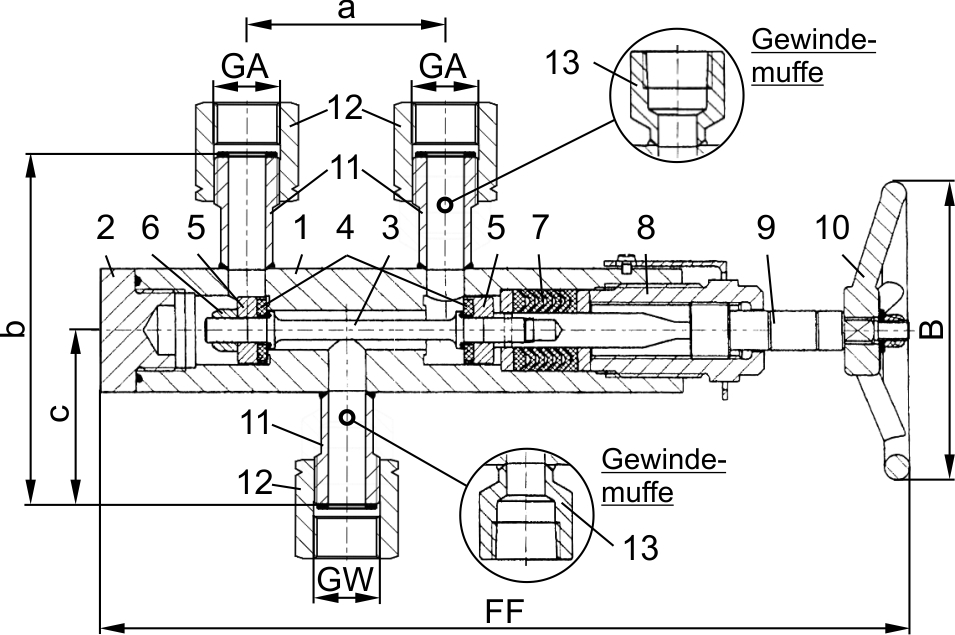

Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Gehäuse

1.4571

A 276 Grade 316Ti

2

Verschlussschraube

1.4571

A 276 Grade 316Ti

3

Kolbenstange

1.4571

A 276 Grade 316Ti

4

Dichtung

PTFE / Elektrocarbon (25%)

5

Kegel

1.4571

A 276 Grade 316Ti

6

Disc nut

1.4301/A2

A 194 B8

7

Stopfbuchspackung

PTFE / Elektrocarbon (25%)

8

Kopfstück

CW452K vernickelt

B 159 UNS C51900 nickel plated

9

Spindel

1.4571

A 276 Grade 316Ti

10

Handrad

Aluminium-Legierung

11

Schweißstutzen

1.4571

A 276 Grade 316Ti

12

Spannmuffe

1.4571

A 276 Grade 316Ti

13

Gewindemuffe

1.4571

A 276 Grade 316Ti
Ausführungen

Typ 06401 - Standardausführung

Technische Daten

Nenngröße

DN

15

Eintritt

GW

G 3/4

Austritt

GA

G 3/4

Baulänge

FF

325

Handrad-Ø

B

120

Länge

a

80

Höhe

b

140

Länge

c

70

Gewicht

ca. kg

5,0

Kvs - Wert, eine Seite offen

m³/h

4,0

Cv - Wert, eine Seite offen

gal /min

4,6

Kvs - Wert, Mittelstellung

m³/h

5,8

Cv - Wert, Mittelstellung

gal /min

6,7
