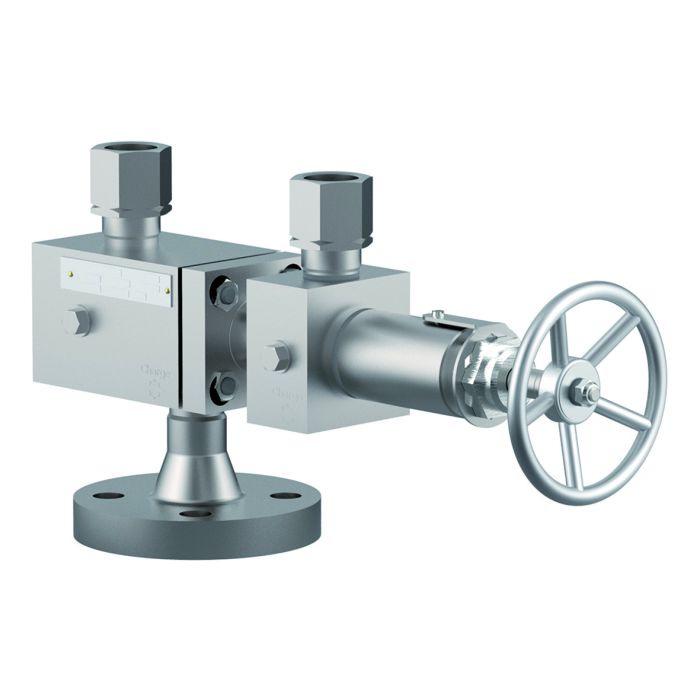

Typ 06401 - Wechselventil DN25

Datenblatt ID: CR_06401_4
Verwendungsbereich

Verwendungsbereich:

Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperatur: -196°C (77K) bis +185°C (458K)

Beschreibung

Tieftemperatur-Wechselventile aus Edelstahl, PN160

zum Aufbau von zwei Sicherheitsventilen,

mit zwei Prüfanschlüssen G 1/4,

"¦öl- und fettfrei für Sauerstoff¦"

Artikel-Nr. 06401.0250.9018

Eintritt: Flansch, DN25, PN160

Austritt: Spannmuffe G 1

Artikel-Nr. 06401.0250.9***

*** Wechselventile mit anderen Flanschen für Behälteranschluss und

Gewinde für Sicherheitsventilanschluss auf Anfrage

Verfügbare Sonderausführungen - nur auf Anfrage:

· Wechselventil mit pneumatischem oder elektrischem Antrieb

· Austritt GA mit Gewindemuffen (G) nach ISO 228/1

· Austritt GA mit Gewindemuffen NPT nach ANSI B 1.20.1

· Austritt GA mit Flanschanschlüssen

Zertifikate
type-examination for LNG (DIN EN 12567)
Gost Ukraine (Gost Ukraine)
Datenblätter
Betriebsanleitung
Weitere Informationen
Type (Baureihe) 06401
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung
Artikelnummer CR_06401_4

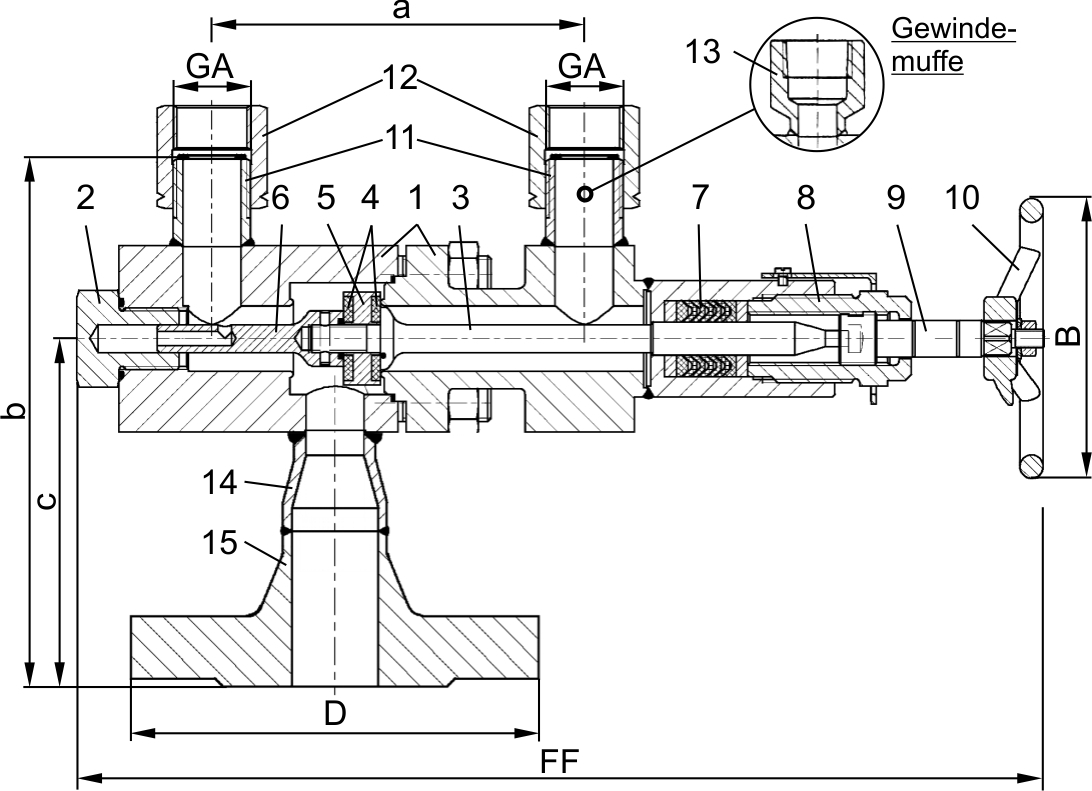

Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Gehäuse

1.4571

A 276 Grade 316Ti

2

Verschlussschraube

1.4571

A 276 Grade 316Ti

3

Kolbenstange

1.4571

A 276 Grade 316Ti

4

Dichtung

PCTFE

5

Kegel

1.4571

A 276 Grade 316Ti

6

Schubstange

1.4571

A 276 Grade 316Ti

7

Stopfbuchspackung

PTFE / Elektrocarbon (25%)

8

Kopfstück

CW452K vernickelt

B 159 UNS C51900 nickel plated

9

Spindel

1.4571

A 276 Grade 316Ti

10

Handrad

Aluminium-Legierung

11

Schweißstutzen

1.4571

A 276 Grade 316Ti

12

Spannmuffe

1.4571

A 276 Grade 316Ti

13

Gewindemuffe

1.4571

A 276 Grade 316Ti

14

Übergangsstück

1.4571

A 276 Grade 316Ti

15

Flansch

1.4571

A 276 Grade 316Ti
Ausführungen

Typ 06401 - Standardausführung

Technische Daten

Nenngröße

DN

25

Flanschdurchmesser

D

140

Austritt

GA

G 1

Baulänge

FF

415

Handrad-Ø

B

120

Länge

a

160

Höhe

b

200

Länge

c

125

Gewicht

ca. kg

14,1

Kvs - Wert, eine Seite offen

m³/h

13,0

Cv - Wert, eine Seite offen

gal /min

15,0

Kvs - Wert, Mittelstellung

m³/h

15,5

Cv - Wert, Mittelstellung

gal /min

17,9
