Typ 06413

Datenblatt ID: CR_06413
Verwendungsbereich

Verwendungsbereich:

Vorgesehen als Sicherheitseinrichtung gegen unzulässige Drucküberschreitung in ortsfesten und beweglichen

Druckbehältern und Druckgasbehältern. Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperatur: -196°C (77K) bis +185°C (458K), geeignet für waagerechten Einbau

Beschreibung

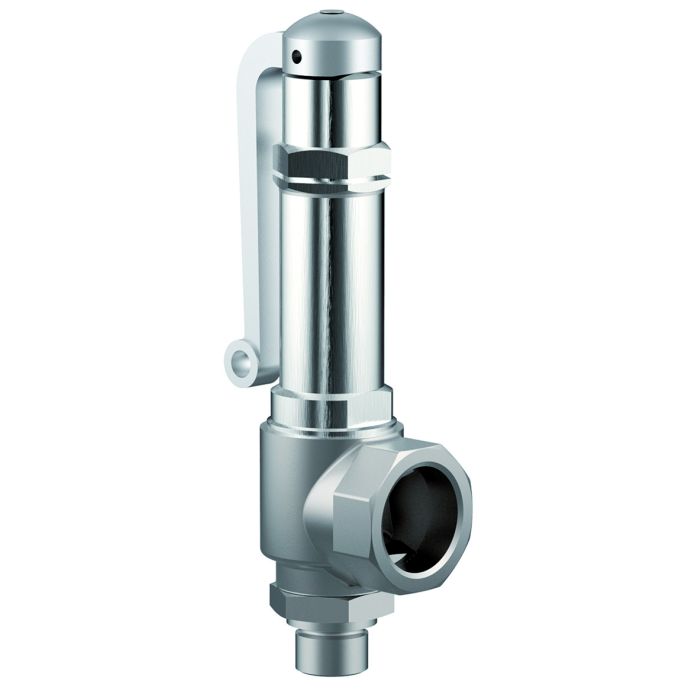

Tieftemperatur-Eck-Sicherheitsventile aus Edelstahl, PN50, bauteilgeprüft TÜV-SV.780. D/G

Vollhub-Sicherheitsventil, Sitzdurchmesser d0=23mm Normal-Sicherheitsventil,

Abschlusskörper mit PTFE/Kohle-Dichtung, Sitzdurchmesser d0=23mm mit PCTFE-Dichtung, geschlossene Federhaube, mit Anlüftevorrichtung

"¦öl- und fettfrei für Sauerstoff¦"

Artikel-Nr. 06413.X.0000

Eintritt: Außengewinde Typ G nach ISO 228/1, Austritt: Innengewinde Typ G nach ISO 228/1

Artikel-Nr. 06413.X.2000

Eintritt: Außengewinde Typ R nach ISO 7/1, Austritt: Innengewinde Typ G nach ISO 228/1

Artikel-Nr. 06413.X.5000

Eintritt: Außengewinde NPT nach ANSI B 1.20.1, Austritt: Innengewinde Typ G nach ISO 228/1

Artikel-Nr. 06413.X.6000

Eintritt: Außengewinde NPT nach ANSI B 1.20.1, Austritt: Innengewinde NPT nach ANSI B 1.20.1

Zertifikate
Pressure Equipment Directive (2014/68/EU)
Transportable Pressure Equipment Directive (2010/35/EU)
ASME Code (ASME Code Section VIII)
Gost Ukraine (Gost Ukraine)
Canadian Registration Number (CRN)
License of Special Equipment (China) (TS)
ClassNK (Class Rules)
TÜV Verband (Approval mark number)
BV (Class Rules)
RINA (Class Rules)
Transportable Pressure Equipment Regulation 2009 (TPER 2009)
Lloyd's Register (Class Rules)
ABS (Class Rules)
25-0381115-PDA
Datenblätter
Betriebsanleitung
Konformitätserklärungen
Transportable Pressure Equipment Directive (2010/35/EU)
Transportable Pressure Equipment Regulation 2009 (TPER 2009)
Pressure Equipment Directive (2014/68/EU)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Weitere Informationen
Type (Baureihe) 06413
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung, Prozesse
Artikelnummer CR_06413

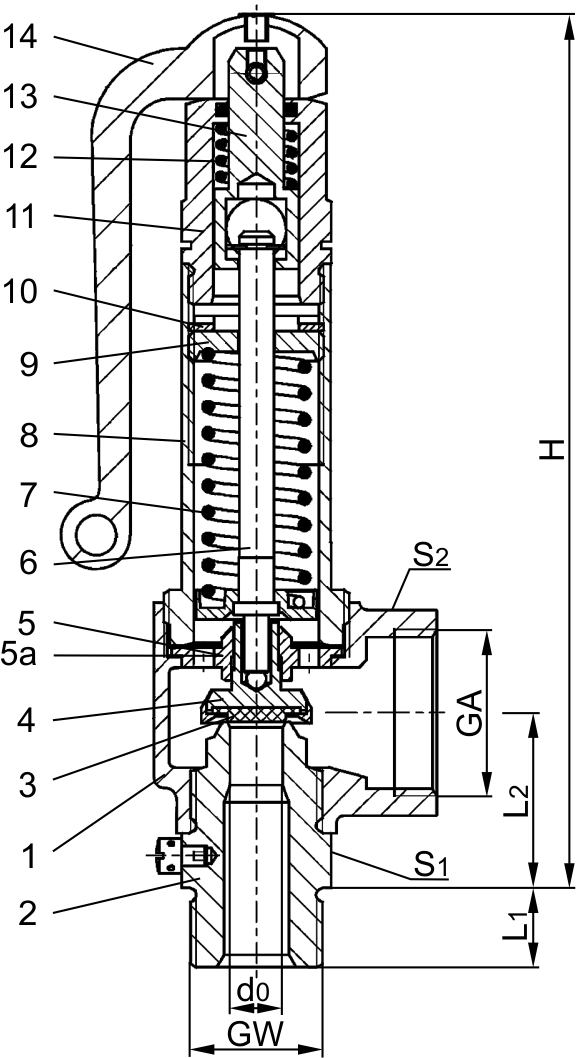

Werkstoffe

Werkstoffe

DIN EN

ASME/ASTM

1

Austrittskörper

1.4308

A 351 CF8

2

Eintrittskörper

1.4301

A 479 Grade 304

3

Dichtung

PTFE / Elektrocarbon (25%)

PCTFE (d023)

4

Teller

1.4301

A 479 Grade 304

5

Führungsscheibe

1.4301

A 479 Grade 304

5a

Führungsscheibe

ab GW 1

1.4301

A 479 Grade 304

6

Spindel

1.4571

A 479 Grade 316Ti

7

Feder

1.4571

A 313 Grade 316Ti

8

Haube

1.4308

A 351 CF8

9

Federspanner

1.4301

A 479 Grade 304

10

Gewindering

1.4301

A 479 Grade 304

11

Anlüfthaube

1.4301

A 479 Grade 304

12

Feder

1.4571

A 313 Grade 316Ti

13

Anlüftzapfen

1.4301

A 479 Grade 304

14

Anlüfthebel

1.4408

A 351 CF8M
Ausführungen

Typ 06413

Technische Daten

Nenngröße

GW

1/2

3/4

1/2

3/4

1

1-1/4

1-1/2

2

Sitzdurchmesser

d0

7,0

7,0

10,5

10,5

15,0

23,0

23,0

23,0

Größenschlüssel

.X.

0704

0706

1004

1006

1510

2312

2314

2320

Ansprechdruck

bar

3,3-50,0

3,3-50,0

2,9-50,0

2,9-50,0

2,9-50,0

2,0-50,0

2,0-50,0

2,0-50,0

Austritt

GA

1

1

1

1

1-1/4

2

2

2

Höhe

H

175

175

175

175

194

270

270

268

Länge

L1

14

16

14

16

18

20

20

25

Länge

L2

36

36

36

36

42

56

56

54

Schlüsselweite

S1

30

30

30

30

41

55

55

65

Schlüsselweite

S2

41

41

41

41

50

70

70

70

Gewicht

ca. kg

1,00

1,02

0,98

1,01

1,52

3,80

3,85

4,28

Ausflussziffer

αw

0,82

0,82

0,58

0,58

0,5

0,62

0,62

0,62

Ausflussziffer

rated slope

0,862

0,862

1,517

1,517

2,769

7,55

7,55

7,55
