Typ 06416

Datenblatt ID: CR_06416
Verwendungsbereich

Verwendungsbereich:

Vorgesehen als Sicherheitseinrichtung gegen unzulässige Drucküberschreitung in ortsfesten und beweglichen

Druckbehältern und Druckgasbehältern. Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperatur: -196°C (77K) bis +185°C (458K)

Beschreibung

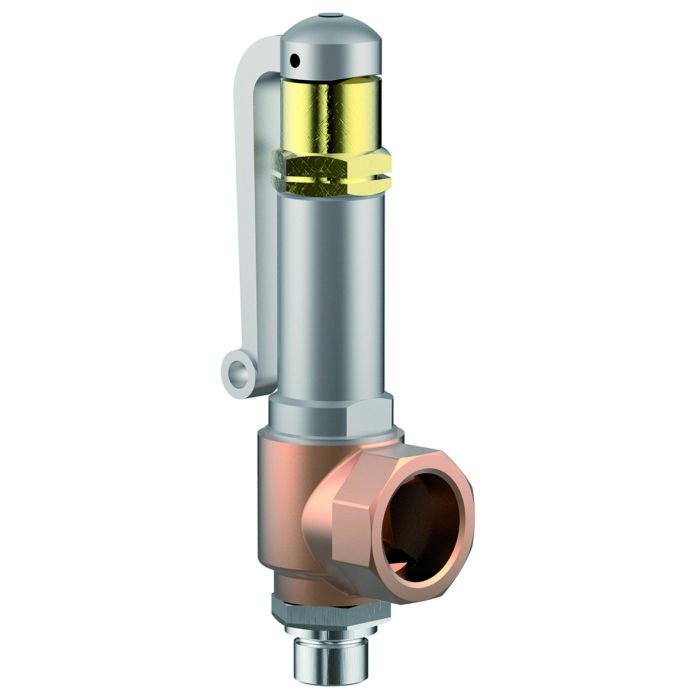

Tieftemperatur-Eck-Sicherheitsventile aus Bronze, PN40, bauteilgeprüft TÜV-SV.780. D/G

Normal-Sicherheitsventil (0,2 - 25,0/40,0 bar). ASME Zertifizierung nur für d010,5

Abschlusskörper metallisch dichtend, geschlossene Federhaube, mit Anlüftevorrichtung

"¦öl- und fettfrei für Sauerstoff¦"

Artikel-Nr. 06416.X.0000

Eintritt: Außengewinde Typ G nach ISO 228/1, Austritt: Innengewinde Typ G nach ISO 228/1

Artikel-Nr. 06416.X.2000

Eintritt: Außengewinde Typ R nach ISO 7/1, Austritt: Innengewinde Typ G nach ISO 228/1

Artikel-Nr. 06416.X.5000

Eintritt: Außengewinde NPT nach ANSI B 1.20.1, Austritt: Innengewinde Typ G nach ISO 228/1

Artikel-Nr. 06416.X.6000

Eintritt: Außengewinde NPT nach ANSI B 1.20.1, Austritt: Innengewinde NPT nach ANSI B 1.20.1

Verfügbare Sonderausführungen - nur auf Anfrage:

· außenliegende Teile vernickelt · mit montiertem Bogen am Austritt

· mit zusätzlicher Entleerungsbohrung im Austrittskörper (1)

Zertifikate
Pressure Equipment Directive (2014/68/EU)
Transportable Pressure Equipment Directive (2010/35/EU)
ASME Code (ASME Code Section VIII)
Canadian Registration Number (CRN)
Gost Ukraine (Gost Ukraine)
License of Special Equipment (China) (TS)
ClassNK (Class Rules)
TÜV Verband (Approval mark number)
BV (Class Rules)
Transportable Pressure Equipment Regulation 2009 (TPER 2009)
ABS (Class Rules)
25-0381115-PDA
Datenblätter
Betriebsanleitung
Konformitätserklärungen
Transportable Pressure Equipment Directive (2010/35/EU)
Transportable Pressure Equipment Regulation 2009 (TPER 2009)
Pressure Equipment Directive (2014/68/EU)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Weitere Informationen
Type (Baureihe) 06416
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung, Prozesse
Artikelnummer CR_06416

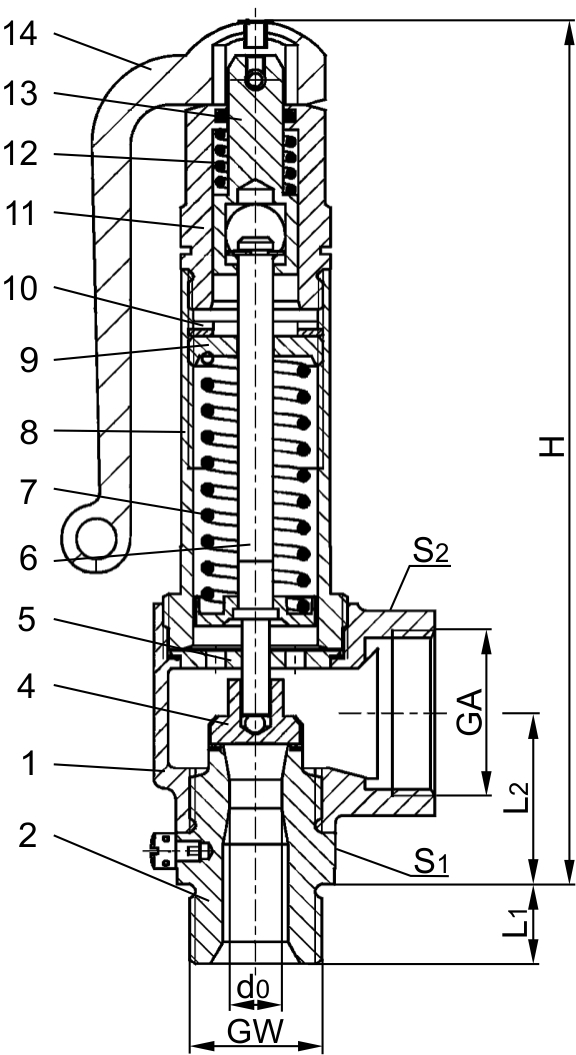

Werkstoffe

Werkstoffe

DIN EN

ASME/ASTM

1

Austrittskörper

CC491K

B 62 UNS C83600

2

Eintrittskörper

1.4301

A 276 Grade 304

4

Teller

1.4541

A 276 Grade 321

5

Führungsscheibe

CW453K

B 103 UNS C52100

6

Spindel

CW453K

B 103 UNS C52100

7

Feder

1.4571

A 313 Grade 316Ti

8

Haube

1.4308

A 351 CF 8

9

Federspanner

CW614N

B 283 UNS C38500

10

Gewindering

CW614N

B 283 UNS C38500

11

Anlüfthaube

CW614N

B 283 UNS C38500

12

Feder

1.4571

A 276 Grade 316Ti

13

Anlüftzapfen

CW614N

B 283 UNS C38500

14

Anlüfthebel

1.4408

A 351 CF8M
Ausführungen

Typ 06416

Technische Daten

Nenngröße

GW

1/2

3/4

1

Sitzdurchmesser

d0

10,5

10,5

14,0

Größenschlüssel

.X.

1004

1006

1410

Ansprechdruck

bar

0,2-25,0

0,2-25,0

0,2-40,0

Austritt

GA

1

1

1-1/4

Höhe

H

175

175

194

Länge

L1

14

16

18

Länge

L2

36

36

42

Schlüsselweite

S1

30

30

41

Schlüsselweite

S2

41

41

50

Gewicht

ca. kg

0,96

1,00

1,50

Ausflussziffer ab 3,0 bar

αw

0,67

0,67

0,67
