Typ 06425

Datenblatt ID: CR_06425
Verwendungsbereich

Verwendungsbereich:

Vorgesehen als Sicherheitseinrichtung gegen unzulässige Drucküberschreitung in ortsfesten und beweglichen

Druckbehältern und Druckgasbehältern. Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperatur: -196°C (77K) bis +185°C (458K), mit PCTFE-Dichtung nur bis +150°C (423K),

geeignet für waagerechten Einbau

Beschreibung

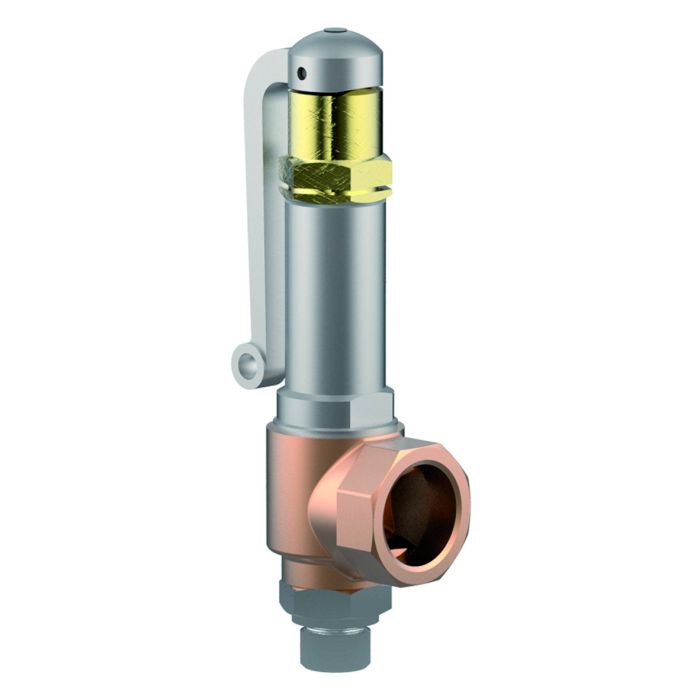

Tieftemperatur-Eck-Sicherheitsventile aus Bronze, PN40

d0=7,0 & 10,5mm bis PN50, bauteilgeprüft TÜV-SV.1111. D/G

Normalhub-Sicherheitsventil

Abschlusskörper mit PCTFE-Dichtung (ausgenommen d07, welches metallisch dichtend ist: In diesem Fall

ändert sich die Artikel-Nr. von 06425.X.X000 zu 06425.070X.X100),

geschlossene Federhaube, mit Anlüftevorrichtung

"¦öl- und fettfrei für Sauerstoff¦"

Artikel-Nr. 06425.X.0000

Eintritt: Außengewinde Typ G nach ISO 228/1, Austritt: Innengewinde Typ G nach ISO 228/1

Artikel-Nr. 06425.X.2000

Eintritt: Außengewinde Typ R nach ISO 7/1, Austritt: Innengewinde Typ G nach ISO 228/1

Artikel-Nr. 06425.X.5000

Eintritt: Außengewinde NPT nach ANSI B 1.20.1, Austritt: Innengewinde Typ G nach ISO 228/1

Artikel-Nr. 06425.X.6000

Eintritt: Außengewinde NPT nach ANSI B 1.20.1, Austritt: Innengewinde NPT nach ANSI B 1.20.1

Zertifikate
Transportable Pressure Equipment Directive (2010/35/EU)
ASME Code (ASME Code Section VIII)
Canadian Registration Number (CRN)
Gost Ukraine (Gost Ukraine)
License of Special Equipment (China) (TS)
ClassNK (Class Rules)
BV (Class Rules)
RINA (Class Rules)
Pressure Equipment Directive (2014/68/EU)
TÜV Verband (Approval mark number)
ABS (Class Rules)
25-0381115-PDA
Datenblätter
Betriebsanleitung
Konformitätserklärungen
Transportable Pressure Equipment Directive (2010/35/EU)
Pressure Equipment Directive (2014/68/EU)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Weitere Informationen
Type (Baureihe) 06425
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung, Prozesse
Artikelnummer CR_06425

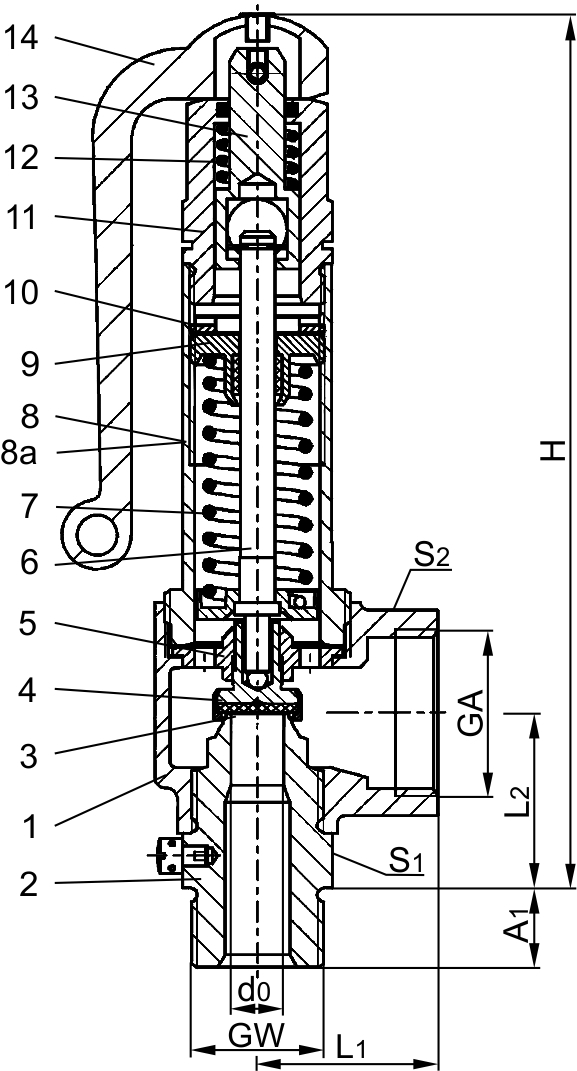

Werkstoffe

Werkstoffe

DIN EN

ASME/ASTM

1

Austrittskörper

CC491K

SB 62 UNS C83600

2

Eintrittskörper

1.4301

SA 479 Grade 304

3

Dichtung

PCTFE

1.4571

1.4541

A 313 Grade 316Ti (d07)

A 276 Grade 321 (d010,5)

4

Teller

CC493K

B 505 UNS C93200

5

Führungsscheibe

CC493K

B 505 UNS C93200

6

Spindel

CW453K

B 103 UNS C52100

7

Feder

1.4571

A 313 Grade 316Ti

8

Haube

1.4301

A 276 Grade 304

9

Federspanner

CW614N

B 455 UNS C38500

10

Gewindering

CW614N

B 455 UNS C38500

11

Anlüfthaube

CW614N

B 455 UNS C38500

12

Feder

1.4571

A 313 Grade 316Ti

13

Anlüftzapfen

CW614N

B 455 UNS C38500

14

Anlüfthebel

1.4408

SA351 CF8M
Ausführungen

Typ 06425

Technische Daten

Nenngröße

GW

1/2

3/4

1/2

3/4

3/4

1

1

1-1/4

1-1/4

Sitzdurchmesser

d0

7,0

7,0

10,5

10,5

14,0

14,0

18,0

18,0

23,0

Größenschlüssel

.X.

0704

0706

1004

1006

1406

1410

1810

1812

2312

Ansprechdruck

bar

0,4-50,0

0,4-50,0

0,4-50,0

0,4-50,0

0,4-40,0

0,4-40,0

0,4-40,0

0,4-40,0

0,4-10,0

Austritt

GA

1

1

1

1

1-1/4

1-1/4

1-1/2

1-1/2

1-1/2

Höhe

H

176

176

176

176

196

196

239

240

239

Länge

A1

14

16

14

16

16

18

18

20

20

Länge

L1

36

36

36

36

50

50

48

48

48

Länge

L2

36,5

36,5

36,5

34,5

44

44

50,5

51,5

52

Schlüsselweite

S1

30

30

30

30

41

41

50

50

50

Schlüsselweite

S2

41

41

41

41

50

50

58

58

58

Gewicht

ca. kg

1,00

1,02

0,98

1,01

1,50

1,56

2,51

2,63

2,52

Ausflussziffer ab 3,0 bar

αw

0,78

0,78

0,69

0,69

0,66

0,66

0,66

0,66

0,54
