Typ 06510 - Wechselkugelhahn

Datenblatt ID: CR_06510_3
Verwendungsbereich

Verwendungsbereich:

Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperatur: -196°C (77K) bis +120°C (393K)

Beschreibung

Tieftemperatur-Wechsel-Kugelhähne aus Bronze, PN50

zum Aufbau von zwei Sicherheitsventilen,

Berstscheibenanschluss vorgesehen,

"¦öl- und fettfrei für Sauerstoff¦"

Artikel-Nr. 06510.X.0120

Innengewindeanschluss (G) nach ISO 228/1

Artikel-Nr. 06510.X.6000

Innengewindeanschluss NPT nach ANSI B 1.20.1

Verfügbare Sonderausführungen - nur auf Anfrage:

· Eintritt mit Löt- oder Schweissverschraubung

· Zwei extra Prüfanschlüsse 1/4'' seitlich

· Austritt GA1 mit installierter Spannmuffe zum einfachen Ausrichten der Sicherheitsventile

· Kombination unterschiedlicher Austrittsgewinde GA1 - GA2

· Hebelsicherung (Artikel-Nr. 55394.0049.0765)

Zertifikate
Canadian Registration Number (CRN)
type-examination for LNG (DIN EN 12567)
Gost Ukraine (Gost Ukraine)
License of Special Equipment (China) (TS)
Pressure Equipment Directive (2014/68/EU)
Datenblätter
Betriebsanleitung
Konformitätserklärungen
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Pressure Equipment Directive (2014/68/EU)
Weitere Informationen
Type (Baureihe) 06510
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung
Artikelnummer CR_06510_3
Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Gehäuse I

CC491K

B 62 UNS C83600

2

Gehäuse II

CC491K

B 62 UNS C83600

3

Kugel

1.4571

A 276 Grade 316Ti

4

Dichtschalen

PCTFE

5

Buchse

CW614N

B 283 UNS C38500

6

Tellerfedern

1.4571

A 313 Grade 316Ti

7

Federspanner

CW614N

B 283 UNS C38500

8

Gewindering

CW614N

B 283 UNS C38500

10

Spindel

1.4301

A 276 Grade 304

11

Stopfbuchspackung

Graphit / PTFE

12

Handhebel

CC491K

B 62 UNS C83600
Ausführungen

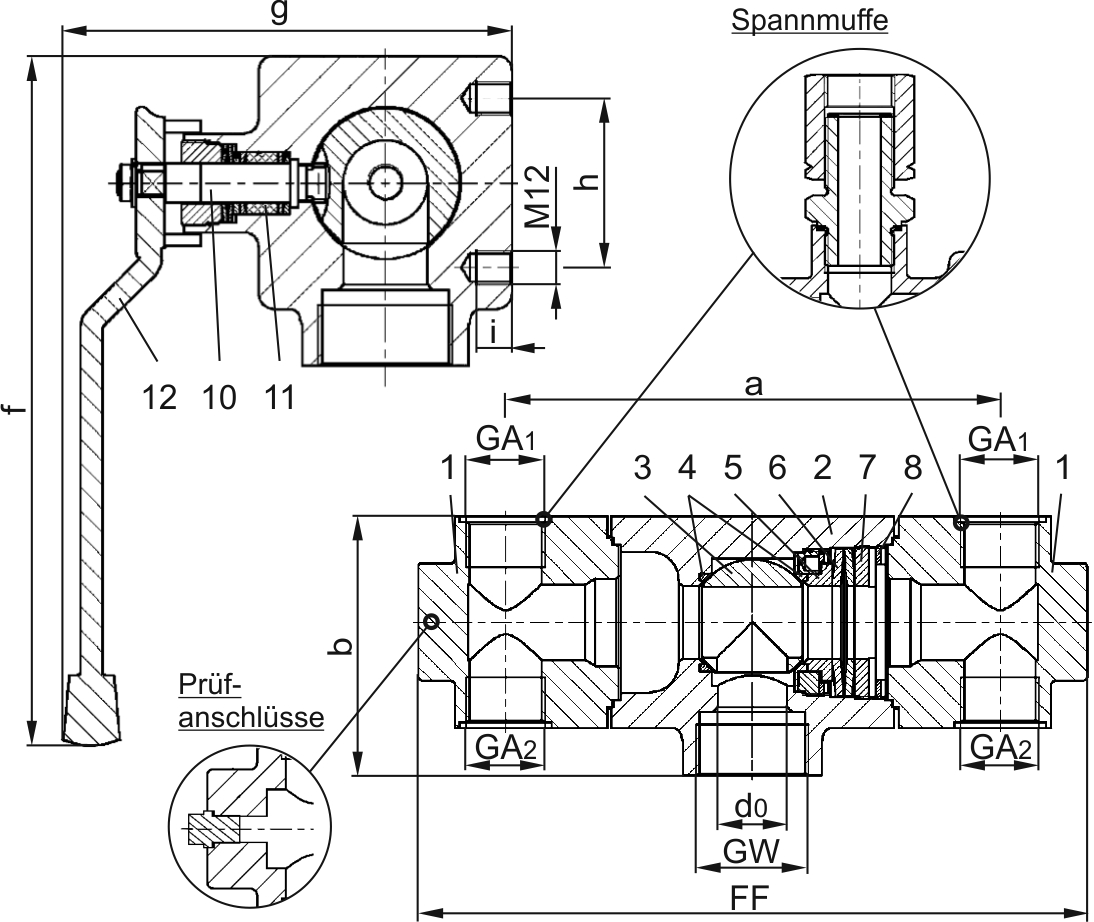

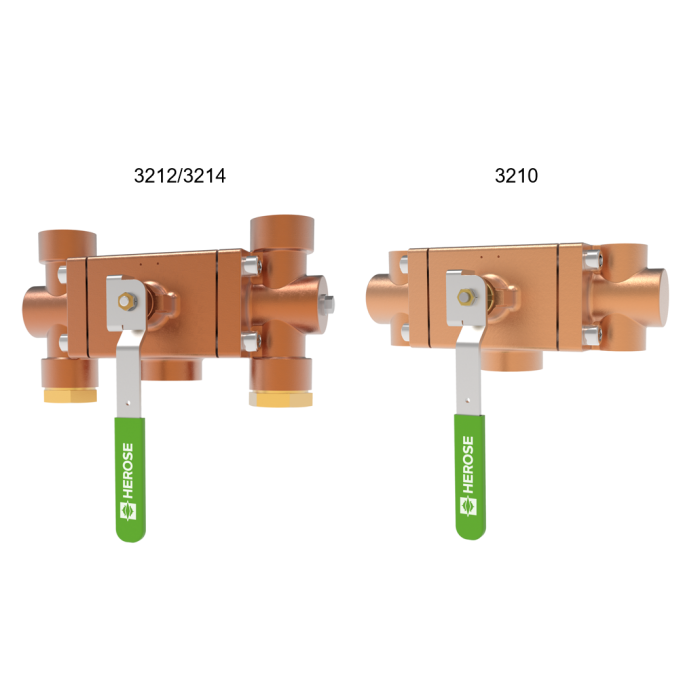

Typ 06510 - Standardausführung

Technische Daten

Nenngröße

DN

32

32

32

Größenschlüssel

.X.

3210

3212

3214

engster Querschnitt

d0

30

30

30

Eintritt

GW

1-1/2

1-1/2

1-1/2

Austritt

GA1

1

1-1/4

1-1/2

Austritt

GA2

1

1-1/4

1-1/2

Baulänge

FF

300

284

284

Länge

a

210

210

210

Höhe

b

110

145

145

Länge

f

245

245

245

Länge

g

160

160

160

Länge

h

60

60

60

Gewindetiefe

i

12,5

12,5

12,5

Gewicht

ca. kg

12,2

13,5

13,5

Kvs - Wert, eine Seite offen

m³/h

15,0

15,0

15,0

Cv - Wert, eine Seite offen

gal /min

17,4

17,4

17,4

Kvs - Wert, beide Seite offen

m³/h

27,0

27,0

27,0

Cv - Wert, beide Seite offen

gal /min

31,4

31,4

31,4
Produktvarianten

Produktvarianten

Filtern Sie unser Produkt nach spezifischen Attributen
Name Anschlussart Eintritt Anschlussart Austritt Anschlussdimension Eintritt Anschlussdimension Austritt Nennweite Link zum Produkt
/
?
