Typ 06512 - Wechselkugelhahn

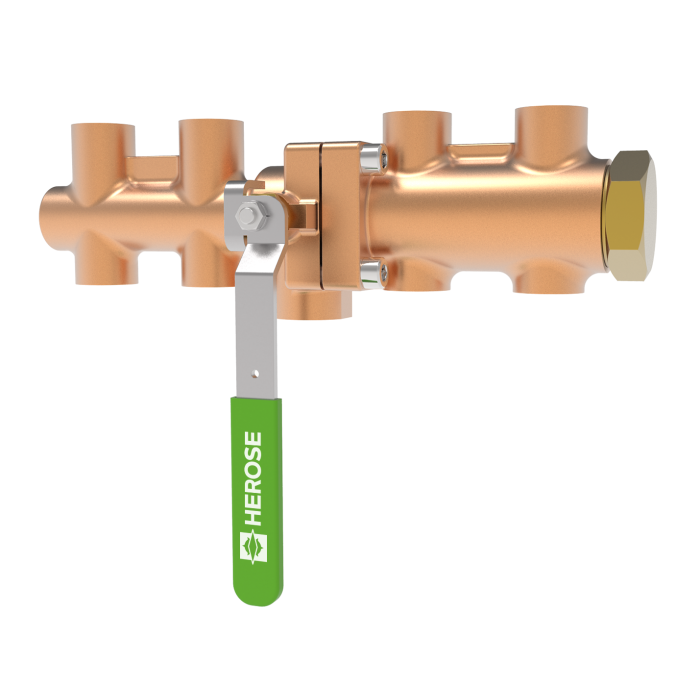

Das im Bild dargestellte Produkt kann vom verkauften Produkt abweichen.
Typ 06512 - Wechselkugelhahn
Datenblatt ID: CR_06512
Verwendungsbereich
Wichtig:
Die Armatur muss an den vorgesehenen
Bohrungen M10 befestigt werden.
Ersatzteilpaket zur Hebelumrüstung:
Für Wechselkugelhähne 0651X gibt es
ein Ersatzteilpaket zum Austausch des
Hebels (passend auch für die
Ausführung vor 07/2024).
DN20 30320.0200.0783
DN32 30320.0320.0783
Zertifikate
Canadian Registration Number (CRN)
0C20592.5ADD1 - Ontario
0C20592.5NADD1- Nunavut
0C20592.5TADD1- Northwest Territories
0C20592.5YADD1- Yukon
0C20592.50ADD1- Newfoundland Labrador
0C20592.51ADD1 - British Columbia
0C20592.52ADD1 - Alberta
0C20592.53ADD1 - Saskatchewan
0C20592.54ADD1 - Manitoba
0C20592.56ADD1 - Quebec
0C20592.57ADD1- New Brunswick
0C20592.58ADD1- Nova Scotia
0C20592.59ADD1- Prince Edward Island
0C20592.5ADD2 - Ontario
0C20592.5NADD2 - Nunavut
0C20592.5TADD2 - Northwest Territories
0C20592.5YADD2 - Yukon
0C20592.50ADD2 - Newfoundland Labrador
0C20592.51ADD2 - British Columbia
0C20592.52ADD2 - Alberta
0C20592.53ADD2 - Saskatchewan
0C20592.54ADD2 - Manitoba
0C20592.56ADD2 - Quebec
0C20592.57ADD2 - New Brunswick
0C20592.58ADD2 - Nova Scotia
0C20592.59ADD2 - Prince Edward Island
0C20592.5 - Ontario
0C20529.5N - Nunavut
0C20592.5T - Northwest Territories
0C20592.5Y - Yukon
0C20592.50 - Newfoundland and Labrador
0C20592.51 - British Columbia
0C20592.54 - Manitoba
0C20592.57 - New Brunswick
0C20592.58 - Nova Scotia
0C20592.59 - Prince Edward Island
CSA-0C20592.56 - Quebec and Saskatchewan
type-examination for LNG (DIN EN 12567)
LNG-Certificate_01XXX_02XXX_03XXX_05XXX_06XXX_08XXX_09XXX_11XX
Gost Ukraine (Gost Ukraine)
UA.276.159.01-21
UA.D.159.01-21
Datenblätter
CR_06512_de.pdf
Betriebsanleitung
HEROSE-Manual-CR_06512-1
Lieferzeiten
Die tatsächliche Lieferzeit wird individuell bestimmt und ist Teil der Auftragsbestätigung
Auf Lager:
Nicht auf Lager:
Lieferzeit:
Woche(n)
Die tatsächliche Lieferzeit wird individuell bestimmt und ist Teil der Auftragsbestätigung
Livebestand:
Nicht auf Lager
pcs
(AUF LAGER)
Livebestand:
Lieferzeit (auf Lager):
Lieferzeit (nicht auf Lager):
Weitere Informationen
| Anwendung |
LNG, Luftgase |
| Anwendungsbereich |
Transport, Lagerung, Betankung |
| Artikelnummer |
CR_06512 |

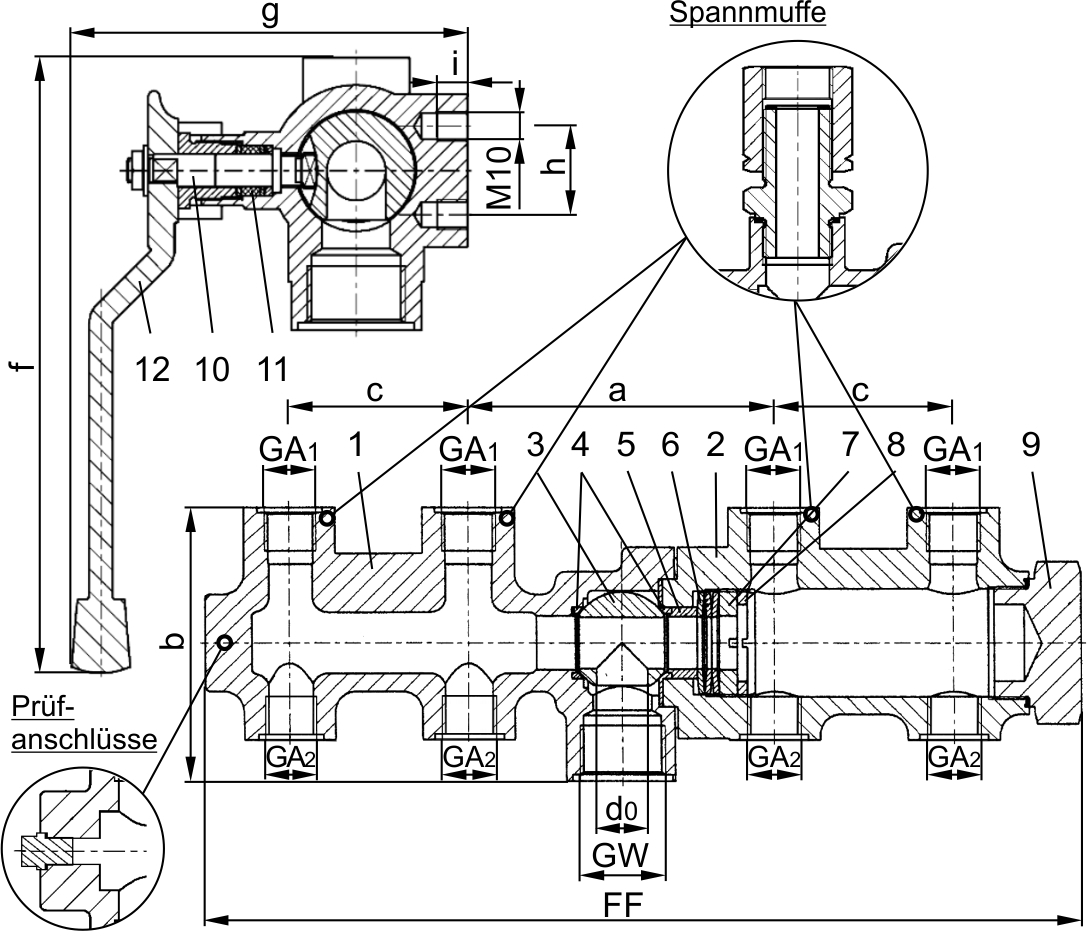

Werkstoffe
Werkstoffe |
|
DIN EN |
ASTM |
1 |
Gehäuse I |
CC491K |
B 62 UNS C83600 |
2 |
Gehäuse II |
CC491K |
B 62 UNS C83600 |
3 |
Kugel |
1.4571 |
A 276 Grade 316Ti |
4 |
Dichtschalen |
PCTFE |
|
5 |
Buchse |
CW614N |
B 283 UNS C38500 |
6 |
Tellerfedern |
1.4571 |
A 313 Grade 316Ti |
7 |
Federspanner |
CW614N |
B 283 UNS C38500 |
8 |
Gewindering |
CW614N |
B 283 UNS C38500 |
9 |
Verschlussschraube |
CW614N |
B 283 UNS C38500 |
10 |
Spindel |
1.4301 |
A 276 Grade 304 |
11 |
Stopfbuchspackung |
Graphit / PTFE |
|
12 |
Handhebel |
1.4404 |
A479 Grade 316L |
Ausführungen
Typ 06512 - Standardausführung |
Technische Daten |
|
|
Nenngröße |
DN |
20 |
20 |
Größenschlüssel |
.X. |
2004 |
2006 |
engster Querschnitt |
d0 |
20 |
20 |
Eintritt |
GW |
1 |
1 |
Austritt |
GA1 |
1/2 |
3/4 |
Austritt |
GA2 |
1/2 |
1/2 |
Baulänge |
FF |
345 |
345 |
Länge |
a |
120 |
120 |
Höhe |
b |
107 |
107 |
Länge |
c |
70 |
70 |
Länge |
f |
223 |
223 |
Länge |
g |
134 |
134 |
Länge |
h |
30 |
30 |
Gewindetiefe |
i |
10 |
10 |
Gewicht |
ca. kg |
7,2 |
7,1 |
Kvs - Wert, eine Seite offen |
m³/h |
7,7 |
7,7 |
Cv - Wert, eine Seite offen |
gal /min |
9,2 |
9,2 |
