Typ 06520 - Wechselkugelhahn

Datenblatt ID: CR_06520
Verwendungsbereich

Verwendungsbereich:

Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperatur: -196°C (77K) bis +120°C (393K)

Beschreibung

Tieftemperatur-Wechsel-Kugelhähne aus Edelstahl, Innenteile aus Messing, PN50

zum Aufbau von zwei Sicherheitsventilen,

Berstscheibenanschluss vorgesehen

"¦öl- und fettfrei für Sauerstoff¦"

Artikel-Nr. 06520.X.0000

Innengewindeanschluss (G) nach ISO 228/1

Artikel-Nr. 06520.X.6***

Innengewindeanschluss NPT nach ANSI B 1.20.1

Verfügbare Sonderausführungen - nur auf Anfrage:

· Zwei extra Prüfanschlüsse 1/4'' seitlich

· Eintritt: Innengewinde (GW) 3/4''

· Austritt GA1 mit installierter Spannmuffe zum einfachen Ausrichten der Sicherheitsventile

· Kombination unterschiedlicher Austrittsgewinde GA1 - GA2

· Hebelsicherung (Artikel-Nr. 55394.0043.0765)

Zertifikate
Canadian Registration Number (CRN)
Gost Ukraine (Gost Ukraine)
Datenblätter
Betriebsanleitung
Weitere Informationen
Type (Baureihe) 06520
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung
Artikelnummer CR_06520

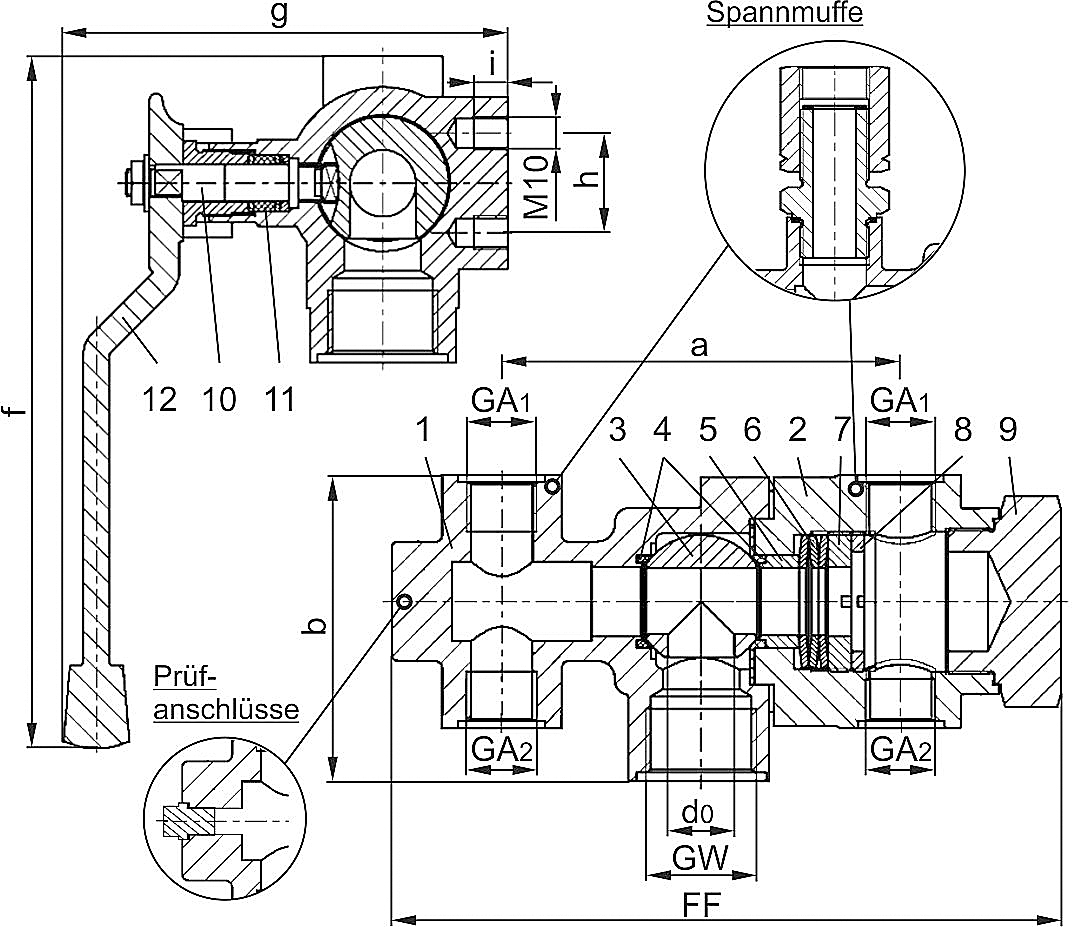

Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Gehäuse I

1.4308

A 351 CF8

2

Gehäuse II

1.4308

A 351 CF8

3

Kugel

1.4571

A 276 Grade 316Ti

4

Dichtschalen

PCTFE

5

Buchse

CW614N

B 283 UNS C38500

6

Tellerfedern

1.4571

A 313 Grade 316Ti

7

Federspanner

CW614N

B 283 UNS C38500

8

Gewindering

CW614N

B 283 UNS C38500

9

Verschlussschraube

1.4408

A 351 CF8M

10

Spindel

1.4301

A 276 Grade 304

11

Stopfbuchspackung

Graphit / PTFE

12

Handhebel

1.4308

A 351 CF8
Ausführungen

Typ 06520 - Standardausführung

Technische Daten

Nenngröße

DN

20

20

Größenschlüssel

.X.

2004

2006

engster Querschnitt

d0

20

20

Eintritt

GW

1

1

Austritt

GA1

1/2

3/4

Austritt

GA2

1/2

1/2

Baulänge

FF

201

201

Länge

a

120

120

Höhe

b

92

92

Länge

f

208

208

Länge

g

134

134

Länge

h

30

30

Gewindetiefe

i

10

10

Gewicht

ca. kg

4,8

4,7

Kvs - Wert, eine Seite offen

m³/h

7,7

7,7

Cv - Wert, eine Seite offen

gal /min

9,2

9,2
