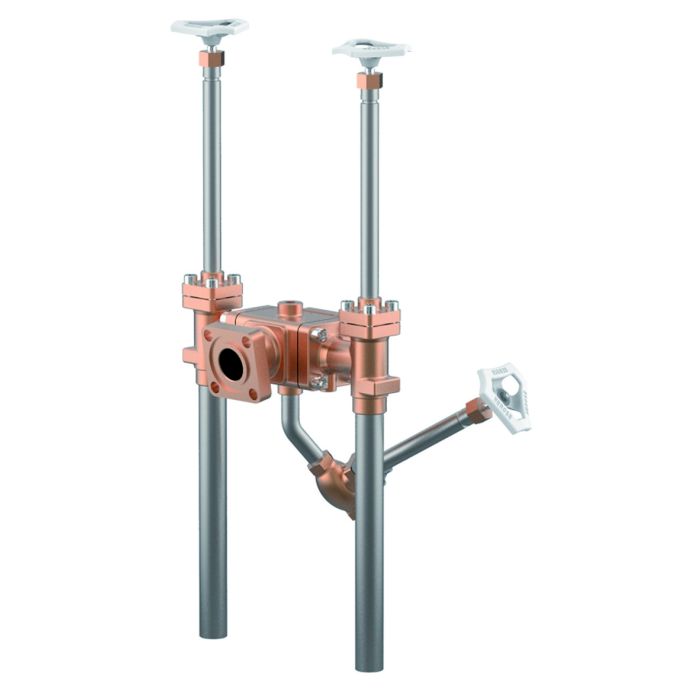

Typ 07004 - Füllmodul mit Rückschlagfunktion

Datenblatt ID: CR_07004
Verwendungsbereich

Verwendungsbereich:

Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperaturen: -196°C (77K) bis +120°C (393K)

Beschreibung

Tieftemperatur-Füllmodule, PN50

Gehäuse und aufgeflanschtes Oberteil aus Bronze

mit Rückschlagfunktion am Füllanschluss und Ablassventil

"¦live loaded¦" Spindelabdichtung

“öl- und fettfrei für Sauerstoff"

Artikel-Nr. 07004.X.7027

Füllanschluss: Muellerflansch

Austritt: 2x eingelötete Edelstahlrohre nach ASTM A312

Rückschlageinheit metallisch dichtend, Leckrate D nach EN12266-1

Verfügbare Sonderausführungen - nur auf Anfrage:

· eingelötete Edelstahlrohre nach ISO 1127

· integrierbarer Schmutzfänger

Zertifikate
Canadian Registration Number (CRN)
Gost Ukraine (Gost Ukraine)
Pressure Equipment Directive (2014/68/EU)
Datenblätter
Konformitätserklärungen
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Pressure Equipment Directive (2014/68/EU)
Weitere Informationen
Type (Baureihe) 07004
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung
Artikelnummer CR_07004

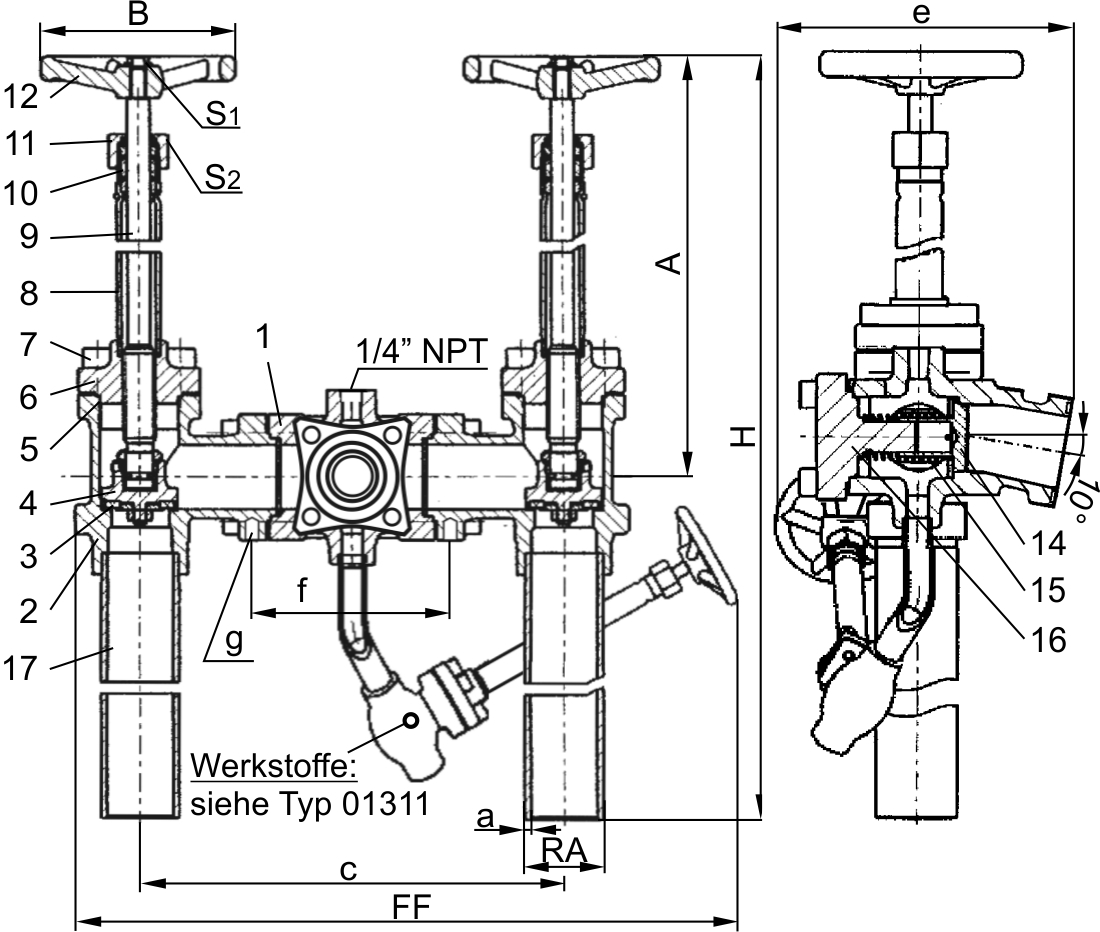

Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Füllgehäuse

CC491K

B 62 UNS C83600

2

Gehäuse

CC491K

B 62 UNS C83600

3

Dichtung

PTFE / Elektrocarbon (25%)

4

Abschlusskörper

CW614N

B 283 UNS C38500

5

Oberteildichtung

PTFE

6

Oberteilflansch

CC493K

B 505 UNS C93200

7

Oberteilschrauben

1.4301/A2

A 194 B8

8

Verlängerungsrohr

1.4541

A 213 TP 321

9

Spindel

1.4301

A 276 Grade 304

10

Stopfbuchspackung

Graphit / PTFE

11

Stopfbuchsmutter

CW614N

B 283 UNS C38500

12

Handrad

Aluminium Legierung

14

Rückschlagkegel

CW452K

B 159 UNS C51900

15

Feder

1.4571

A 313 Grade 316Ti

16

Deckel

CC491K

B 62 UNS C83600

17

Edelstahlrohr

1.4306

A 312 TP304L
Ausführungen

Typ 07004 - Standardausführung

Technische Daten

Nenngröße

DN

25

40

Größenschlüssel

.X.

2533

4048

Baulänge

FF

340

340

äußerer Rohr-Ø ASTM A312

RA

33,40

48,26

Wandstärke Rohr ASTM A312

a

Abmessungen nach S10 oder S40

Höhe

A

370

370

Höhe

H

735

735

Länge

c

260

260

Länge

e

235

245

Länge

f

125

125

Gewinde

g

M12, 11 mm tief

M12, 13 mm tief

Handrad-Ø

B

100

125

Schlüsselweite

S1

7

10

Schlüsselweite

S2

30

36

Gewicht

ca. kg

15,4

19,4
?
