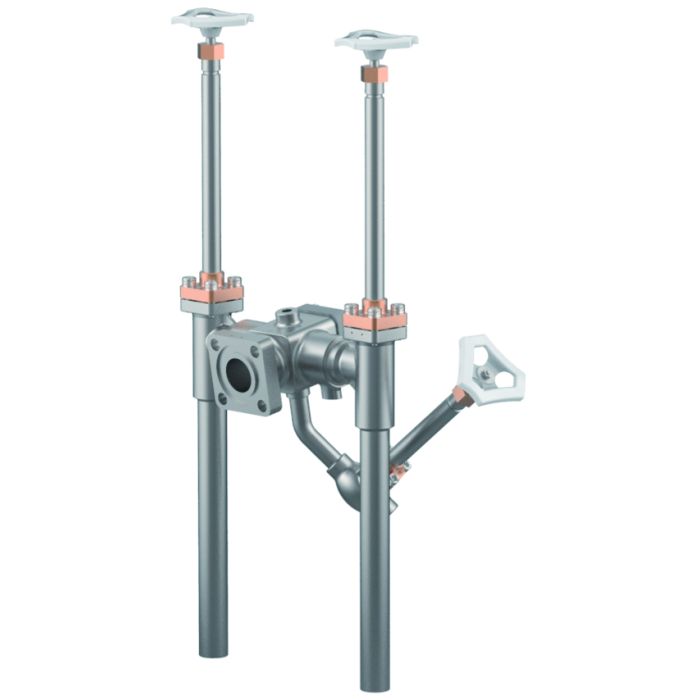

Typ 07016 - Füllmodul mit Rückschlagfunktion

Datenblatt ID: CR_07016_2
Verwendungsbereich

Verwendungsbereich:

Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperaturen: -196°C (77K) bis +120°C (393K)

Beschreibung

Tieftemperatur-Füllmodule, PN50

Gehäuse aus Edelstahl, aufgeflanschtes Oberteil aus Bronze

mit Rückschlagfunktion am Füllanschluss und Ablassventil

"¦live loaded¦" Spindelabdichtung

“öl- und fettfrei für Sauerstoff"

Artikel-Nr. 07016.X.5000

Füllanschluss: Muellerflansch

Austritt: Angeschweißte Edelstahlrohre nach ASTM A312

Rückschlageinheit metallisch dichtend, Leckrate D nach EN12266-1

Verfügbare Sonderausführungen - nur auf Anfrage:

· mit Schmutzfänger

Zertifikate
Canadian Registration Number (CRN)
Gost Ukraine (Gost Ukraine)
Pressure Equipment Directive (2014/68/EU)
Datenblätter
Konformitätserklärungen
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Pressure Equipment Directive (2014/68/EU)
Weitere Informationen
Type (Baureihe) 07016
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung
Artikelnummer CR_07016_2
Werkstoffe

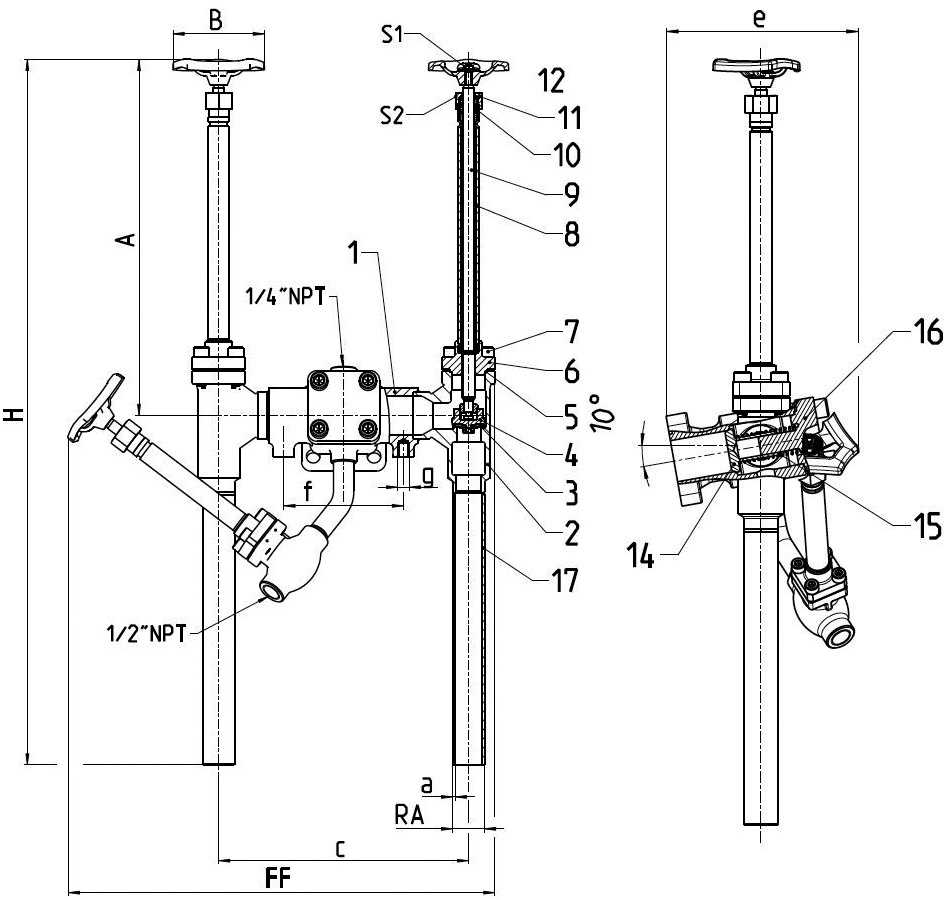

Werkstoffe

DIN EN

ASTM

1

Füllgehäuse

1.4308

A 351 CF8

2

Gehäuse

1.4308

A 351 CF8

3

Dichtung

PTFE / Elektrocarbon (25%)

4

Abschlusskörper

CW614N

B 283 UNS C38500

5

Oberteildichtung

PTFE

6

Oberteilflansch

CC493K

B 505 UNS C93200

7

Oberteilschrauben

1.4301/A2

A 194 B8

8

Verlängerungsrohr

1.4541

A 213 TP 321

9

Spindel

1.4301

A 276 Grade 304

10

Stopfbuchspackung

Graphit / PTFE

11

Stopfbuchsmutter

CW614N

B 283 UNS C38500

12

Handrad

Aluminium Legierung

14

Rückschlagkegel

CW452K

B 159 UNS C51900

15

Feder

1.4571

A 313 Grade 316Ti

16

Deckel

CC493K

B 505 UNS C93200

17

Rohr

1.4306

A 312 TP 304L
Ausführungen

Typ 07016 - Standardausführung

Technische Daten

Nenngröße

DN

25

40

Größenschlüssel

.X.

2533

4048

Baulänge

FF

225

225

äußerer Rohr-Ø ASTM A312

RA

33,7

48,3

Wandstärke Rohr ASTM A312

a

Abmessungen nach S10 oder S40

Muffentiefe

b

13

13

Höhe

A

370

370

Höhe

H

735

735

Länge

c

295

301

Länge

e

76

76

Länge

f

125

125

Länge

g

M12, 11mm tief

M12, 13mm tief

Handrad-Ø

B

100

125

Schlüsselweite

S1

7

10

Schlüsselweite

S2

30

36

Gewicht

ca. kg

11,5

14,9
