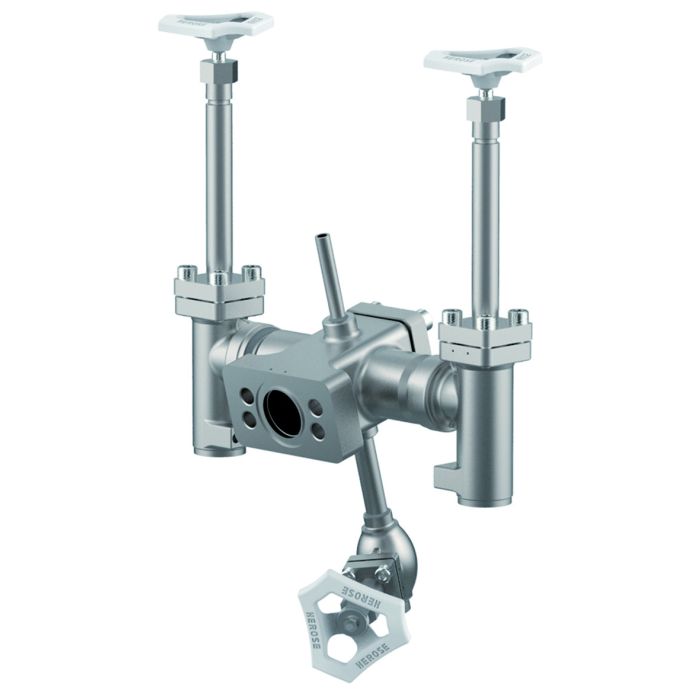

Typ 07017 - Füllmodul mit Rückschlagfunktion

Datenblatt ID: CR_07017_2
Verwendungsbereich

Verwendungsbereich:

Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperaturen: -196°C (77K) bis +120°C (393K)

Beschreibung

Tieftemperatur-Füllmodule, PN50

Gehäuse und aufgeflanschtes Oberteil aus Edelstahl

mit Rückschlagfunktion am Füllanschluss und Ablassventil

"¦live loaded¦" Spindelabdichtung

“öl- und fettfrei für Sauerstoff"

Artikel-Nr. 07017.X.5000

Füllanschluss: Flansch nach Air Liquide Spezifikation

Rohranschluss mit Schweißmuffe für Edelstahlrohre

nach ISO 1127 oder ASTM A312

Rückschlageinheit metallisch dichtend, Leckrate D nach EN12266-1

Verfügbare Sonderausführungen - nur auf Anfrage:

· andere Füllanschlüsse

· integrierbarer Schmutzfänger

Zertifikate
Canadian Registration Number (CRN)
Gost Ukraine (Gost Ukraine)
Pressure Equipment Directive (2014/68/EU)
Datenblätter
Konformitätserklärungen
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Pressure Equipment Directive (2014/68/EU)
Weitere Informationen
Type (Baureihe) 07017
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung
Artikelnummer CR_07017_2

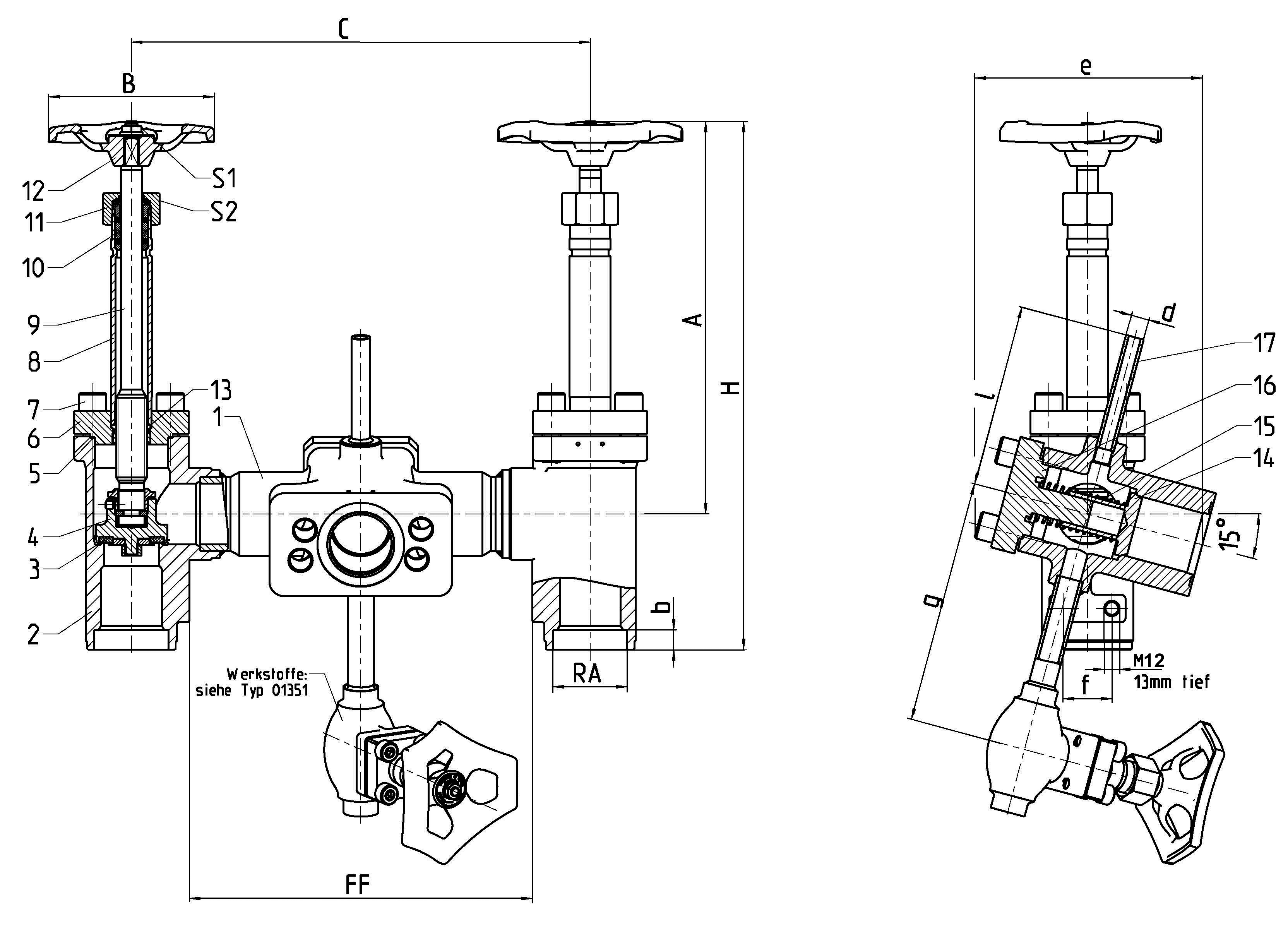

Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Füllgehäuse

1.4308

A 351 CF8

2

Gehäuse

1.4308

A 351 CF8

3

Dichtung

PTFE / Elektrocarbon (25%)

4

Abschlusskörper

1.4301

A 276 Grade 304

5

Oberteildichtung

PTFE

6

Oberteilflansch

1.4308

A 351 CF8

7

Oberteilschrauben

1.4301/A2

A 194 B8

8

Verlängerungsrohr

1.4541

A 213 TP 321

9

Spindel

1.4301

A 276 Grade 304

10

Stopfbuchspackung

Graphit / PTFE / MICA

11

Stopfbuchsmutter

1.4305

A 276 Grade 303

12

Handrad

Aluminium Legierung

13

Gewindebuchse

CW452K

B 159 UNS C51900

14

Rückschlagkegel

1.4301

A 276 Grade 304

15

Feder

1.4571

A 313 Grade 316Ti

16

Deckel

1.4301

A 276 Grade 304

17

Rohr

1.4541

A 213 TP 321
Ausführungen

Typ 07017 - Standardausführung

Technische Daten

Nenngröße

DN

25

40

Größenschlüssel

.X.

2533

4048

Baulänge

FF

225

225

äußerer Rohr-Ø ISO 1127

RA

33,7

48,3

äußerer Rohr-Ø ASTM A312

RA

33,40

48,26

Muffentiefe

b

13

13

Höhe

A

270

270

Höhe

H

350

350

Länge

c

295

301

Länge

e

76

76

Länge

f

32

32

Länge

g

160

160

Länge

l

120

120

Durchmesser

d

12x2

12x2

Handrad-Ø

B

100

125

Schlüsselweite

S1

7

10

Schlüsselweite

S2

30

36

Gewicht

ca. kg

11,2

14,0
?
