Typ 08411 - Schmutzfänger

Datenblatt ID: CR_08411_3
Verwendungsbereich

Verwendungsbereich:

Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperaturen: -196°C (77K) bis +120°C (393K)

Beschreibung

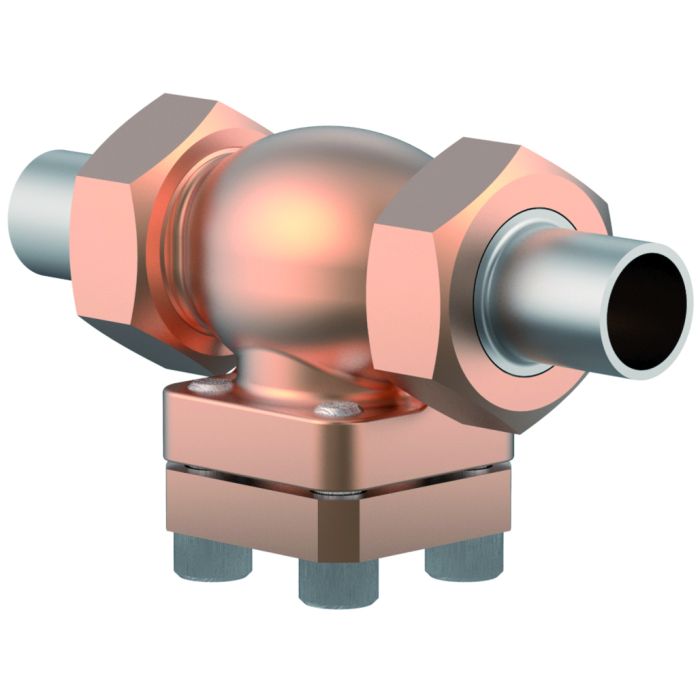

Tieftemperatur-Schmutzfänger, PN50

Gehäuse und aufgeflanschter Deckel aus Bronze

mit Sieb Maschenweite 0,25 mm

“öl- und fettfrei für Sauerstoff"

Artikel-Nr. 08411.X.0007

beiderseits Verschraubung mit Schweißanschluss für Edelstahlrohre

nach ISO 1127 oder ASTM A312

Verfügbare Sonderausführungen - nur auf Anfrage:

· andere Maschenweiten Sieb (veränderte Durchflusswerte)

· Sieb aus Bronze oder Monel

· Sinterfilter aus Bronze oder Edelstahl in verschiedenen Porositäten

· Weitere Rohrwandstärken

Zertifikate
type-examination for LNG (DIN EN 12567)
Gost Ukraine (Gost Ukraine)
Pressure Equipment Directive (2014/68/EU)
Datenblätter
Konformitätserklärungen
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Pressure Equipment Directive (2014/68/EU)
Weitere Informationen
Type (Baureihe) 08411
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung, Prozesse
Artikelnummer CR_08411_3

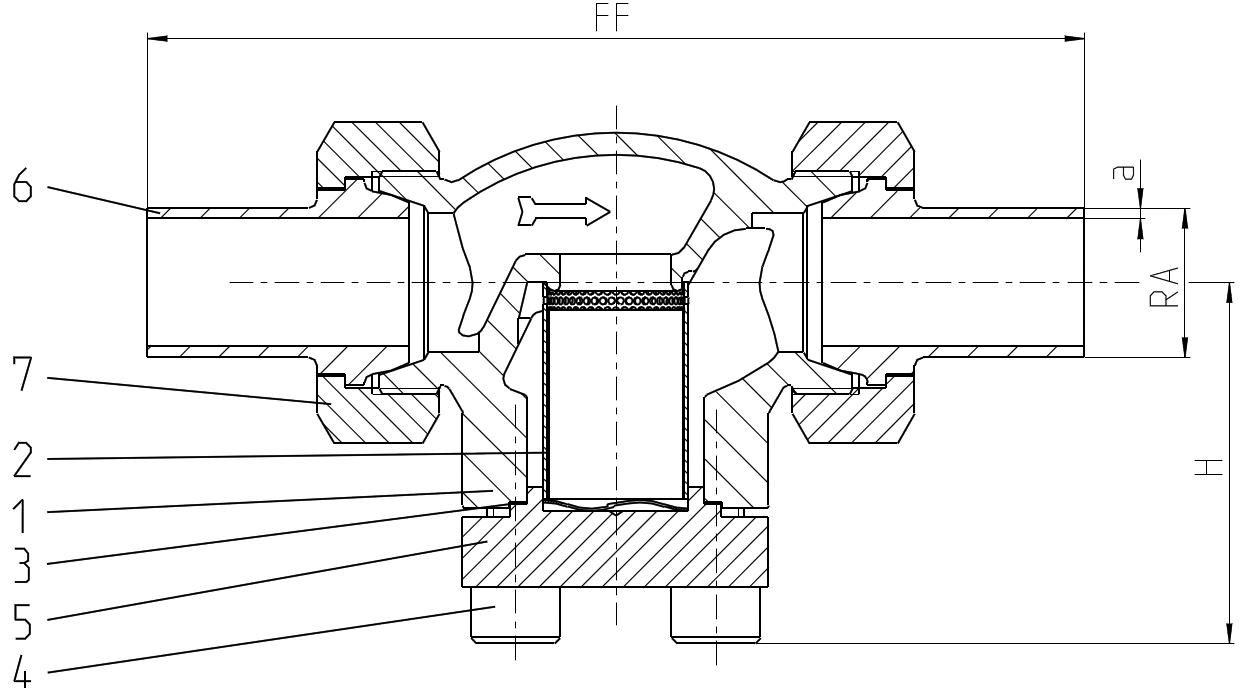

Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Gehäuse

CC491K

B 62 UNS C83600

2

Sieb

1.4301

A 240 Grade 304

3

Oberteildichtung

PTFE

4

Deckelschrauben

1.4301/A2

A 194 B8

5

Deckel

CC493K

B 505 UNS C93200

6

Schweißkugelbuchse

1.4301

A 276 Grade 304

7

Überwurfmutter

CC493K

B 505 UNS C93200
Ausführungen

Typ 08411 - Standardausführung

Technische Daten

Nenngröße

DN

10

10

20

20

32

32

40

50

Größenschlüssel

.X.

1012

1017

1521

2027

2533

3242

4048

5060

Baulänge

FF

137

141

168

168

203

203

230

263

äußerer Rohr Ø ISO 1127

RA

12,0

17,2

21,3

26,9

33,7

42,4

48,3

60,3

Wandstärke Rohr ISO 1127

a

1,0

2,3

2,6

2,0

3,2

2,0

3,6

3,6

äußerer Rohr Ø ASTM A312

RA

-

17,15

21,34

26,67

33,40

42,16

48,26

60,33

Wandstärke Rohr ASTM A312

a

Abmessungen nach S10 oder S40

Höhe

H

62

62

62

65

69

76

89

89

Gewicht

ca. kg

0,6

0,6

0,8

0,9

1,2

1,8

3,1

4,7

Kvs - Wert

m³/h

1,6

2,2

6,7

6,7

12,1

12,1

22,6

37,1

Cv - Wert

gal/min

1,9

2,6

7,8

7,8

14,1

14,1

26,3

43,2
?
