Typ 08412 - Schmutzfänger

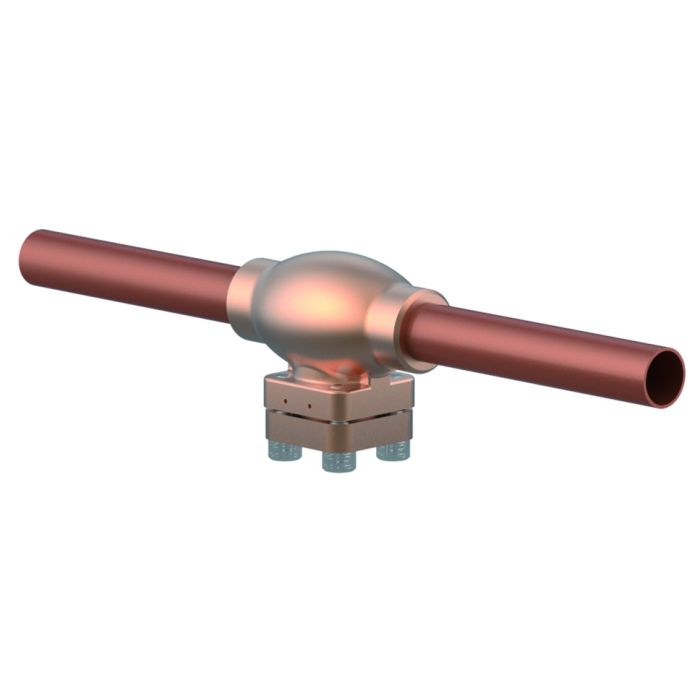

Das im Bild dargestellte Produkt kann vom verkauften Produkt abweichen.
Typ 08412 - Schmutzfänger
Datenblatt ID: CR_08412_2
Verwendungsbereich
Verwendungsbereich:
Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.
Zulässige Betriebstemperaturen: -196°C (77K) bis +120°C (393K)
Zertifikate
type-examination for LNG (DIN EN 12567)
LNG-Certificate_01XXX_02XXX_03XXX_05XXX_06XXX_08XXX_09XXX_11XX
Canadian Registration Number (CRN)
0E14408.5NR4 - Nunavut
0E14408.5R4 - Ontario
0E14408.5TR4 - Northwest Territorias
0E14408.5YR4 - Yukon
0E14408.50R4 - Newfoundland and Labrador
0E14408.51R4 - British Columbia
0E14408.52R4 - Alberta
0E14408.53R4 - Saskatchewan
0E14408.54R4 - Manitoba
0E14408.56R4 - Quebec.pdf
0E14408.57R4 - New Brunswick
0E14408.58R4 - Nova Scotia
0E14408.59R4 - Prince Eward Island
Gost Ukraine (Gost Ukraine)
UA.276.159.02-21
UA.D.159.02-21
Pressure Equipment Directive (2014/68/EU)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00469/23/D/001(00)
0045/202/1201/Z/00469/23/D/001(00)
Datenblätter
CR_08412_2_de.pdf
Betriebsanleitung
HEROSE-Manual-CR_08412_2-1
Lieferzeiten
Die tatsächliche Lieferzeit wird individuell bestimmt und ist Teil der Auftragsbestätigung
Auf Lager:
Nicht auf Lager:
Lieferzeit:
Woche(n)
Die tatsächliche Lieferzeit wird individuell bestimmt und ist Teil der Auftragsbestätigung
Livebestand:
Nicht auf Lager
pcs
(AUF LAGER)
Livebestand:
Lieferzeit (auf Lager):
Lieferzeit (nicht auf Lager):
Weitere Informationen
| Anwendung |
LNG, Luftgase |
| Anwendungsbereich |
Transport, Lagerung, Betankung, Prozesse |
| Artikelnummer |
CR_08412_2 |

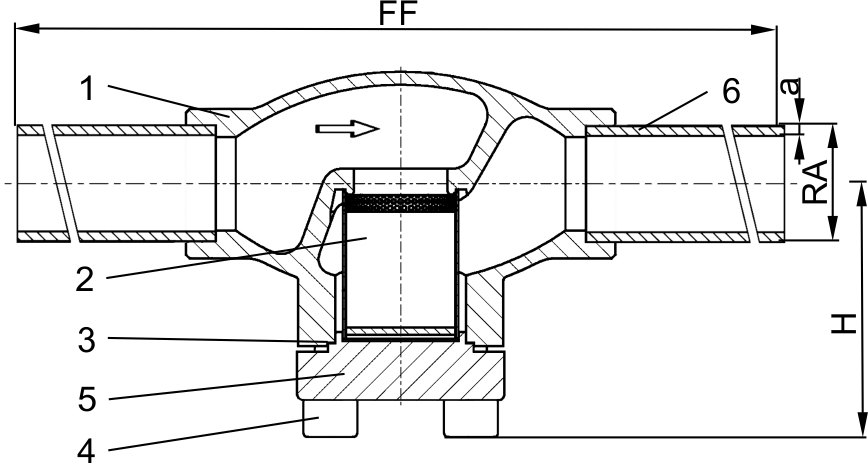

Werkstoffe
Werkstoffe |
|
DIN EN |
ASTM |
1 |
Gehäuse |
CC491K |
B 62 UNS C83600 |
2 |
Sieb |
1.4301 |
A 240 Grade 304 |
3 |
Oberteildichtung |
PTFE |
|
4 |
Deckelschrauben |
1.4301/A2 |
A 194 B8 |
5 |
Deckel |
CC493K |
B 505 UNS C93200 |
6 |
Kupferrohr |
CW024A |
B 152 UNS C12200 |
Ausführungen
Typ 08412 - Standardausführung |
Technische Daten |
|
|
|
|
|
|
|
|
Nenngröße |
DN |
10 |
15 |
15 |
20 |
25 |
32 |
40 |
50 |
Größenschlüssel |
.X. |
1012 |
1515 |
1518 |
2022 |
2528 |
3235 |
4042 |
5054 |
Baulänge |
FF |
360 |
385 |
385 |
385 |
415 |
415 |
440 |
460 |
Höhe |
H |
62 |
62 |
62 |
65 |
69 |
76 |
89 |
89 |
äußerer Rohr-Ø |
RA |
12,0 |
15,0 |
18,0 |
22,0 |
28,0 |
35,0 |
42,0 |
54,0 |
Wandstärke |
a |
1,0 |
1,5 |
1,5 |
1,5 |
1,5 |
1,5 |
1,5 |
2,0 |
Gewicht |
ca. kg |
0,75 |
1,0 |
1,0 |
1,2 |
1,8 |
2,5 |
4,1 |
6,0 |
Kvs - Wert |
m³/h |
1,5 |
3,4 |
3,4 |
6,5 |
9,5 |
14,0 |
21,0 |
28,0 |
Cv - Wert |
gal/min |
1,7 |
3,9 |
3,9 |
7,5 |
11,0 |
16,2 |
24,3 |
32,4 |
