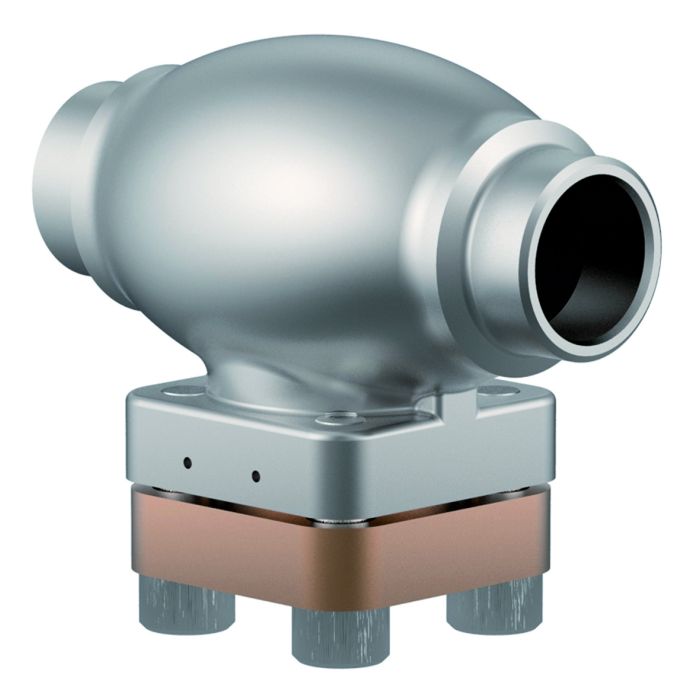

Typ 08414 - Schmutzfänger

Datenblatt ID: CR_08414
Verwendungsbereich

Verwendungsbereich:

Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperaturen: -196°C (77K) bis +120°C (393K)

Beschreibung

Tieftemperatur-Schmutzfänger, PN50 (DN150=PN40)

Gehäuse aus Edelstahl, aufgeflanschter Deckel aus Bronze

mit Sieb Maschenweite 0,25 mm

“öl- und fettfrei für Sauerstoff"

Artikel-Nr. 08414.X.000*

*Schweißende für Edelstahlrohre nach ISO 1127 oder ASTM A312

Artikel-Nr. 08414.X.0004

Schweißmuffe für Edelstahlrohre nach ISO 1127 oder ASTM A312

Verfügbare Sonderausführungen - nur auf Anfrage:

· Angeschweißte Rohre nach ISO 1127 oder ASTM A312 - Länge FF + 200mm

· Andere Maschenweiten Sieb (veränderte Durchflusswerte)

· Sieb aus Bronze oder Monel

· Sinterfilter aus Bronze oder Edelstahl in verschiedenen Porositäten

Zertifikate
type-examination for LNG (DIN EN 12567)
Canadian Registration Number (CRN)
Gost Ukraine (Gost Ukraine)
Pressure Equipment Directive (2014/68/EU)
Datenblätter
Betriebsanleitung
Konformitätserklärungen
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Pressure Equipment Directive (2014/68/EU)
Weitere Informationen
Type (Baureihe) 08414
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung, Prozesse
Artikelnummer CR_08414
Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Gehäuse

1.4308

A 351 CF8

2

Sieb

1.4301

A 240 Grade 304

3

Oberteildichtung

PTFE

4

Deckelschrauben

1.4301/A2

A 194 B8

5

Deckel

CC493K

B 505 UNS C93200
Ausführungen

Typ 08414 - Standardausführung

Technische Daten

Nenngröße

DN

10

15

15

20

25

32

40

40

50

65

80

100

150

Größenschlüssel

.X.

1012

1517

1521

2026

2533

3238

4042

4048

5060

657x

8088

0114

0168

Baulänge

FF

70

85

85

100

115

115

130

130

155

205

245

280

400

Höhe

H

62

62

62

65

69

76

89

89

89

125

150

166

215

äußerer Rohr-Ø ISO 1127

RA

12,0

17,2

21,3

26,9

33,7

38,0

42,4

48,3

60,3

76,1

88,9

114,3

168,3

Wandstärke Rohr ISO 1127

a

1,0

1,6

2,0

2,0

2,0

2,0

2,0

2,0

2,0

2,9

3,2

6,0

7,1

äußerer Rohr-Ø ASTM A312

RA

13,72

17,15

21,34

26,67

33,40

-

42,16

48,26

60,33

73,03

88,90

114,3

168,3

Wandstärke Rohr ASTM A312

a

Abmessungen nach S10 oder S40

Muffentiefe

b

6

10

10

13

13

-

13

13

16

16

16

20

20

Gewicht

ca. kg

0,6

0,75

0,8

0,9

1,2

1,8

3,1

3,1

4,7

8,9

13,6

18,0

48,0

Kvs - Wert

m³/h

1,5

3,4

3,4

6,5

9,5

14,0

19,0

21,0

28,0

62,0

90,0

118,0

300,0

Cv - Wert

gal/min

1,7

3,9

3,9

7,5

11,0

16,2

22,0

24,3

32,4

72,3

105,0

137,7

350,1
