Typ 08415 - Schmutzfänger

Datenblatt ID: CR_08415
Verwendungsbereich

Verwendungsbereich:

Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperaturen: -196°C (77K) bis +120°C (393K)

Beschreibung

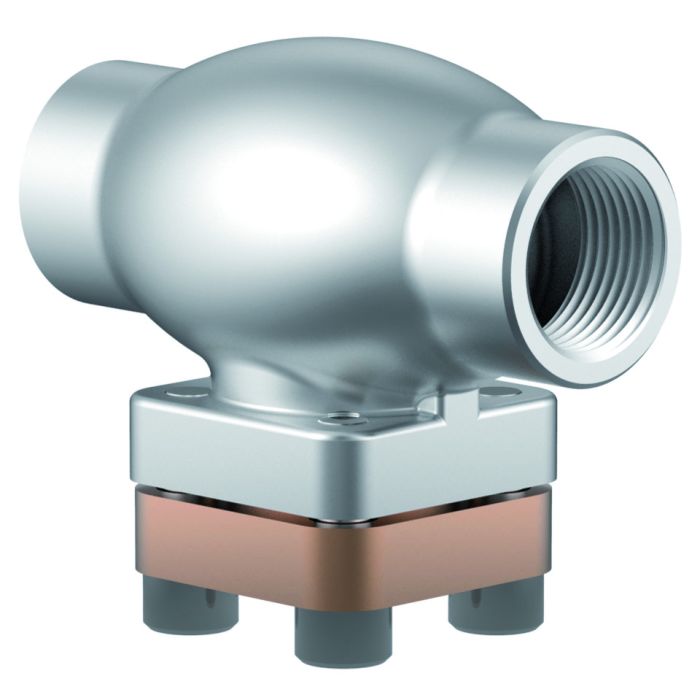

Tieftemperatur-Schmutzfänger, PN50

Gehäuse aus Edelstahl, aufgeflanschter Deckel aus Bronze

mit Sieb Maschenweite 0,25 mm

“öl- und fettfrei für Sauerstoff"

Artikel-Nr. 08415.X.0001

Innengewindeanschluss (G) nach ISO 228/1

Artikel-Nr. 08415.X.0006

Innengewindeanschluss NPT nach ANSI B 1.20.1

Verfügbare Sonderausführungen - nur auf Anfrage:

· Innengewindeanschluss (R) nach ISO 7-Rc

· andere Maschenweiten Sieb (veränderte Durchflusswerte)

· Sieb aus Bronze oder Monel

· Sinterfilter aus Bronze oder Edelstahl in verschiedenen Porositäten

Zertifikate
type-examination for LNG (DIN EN 12567)
Canadian Registration Number (CRN)
Gost Ukraine (Gost Ukraine)
Pressure Equipment Directive (2014/68/EU)
Datenblätter
Betriebsanleitung
Konformitätserklärungen
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Pressure Equipment Directive (2014/68/EU)
Weitere Informationen
Type (Baureihe) 08415
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung, Prozesse
Artikelnummer CR_08415

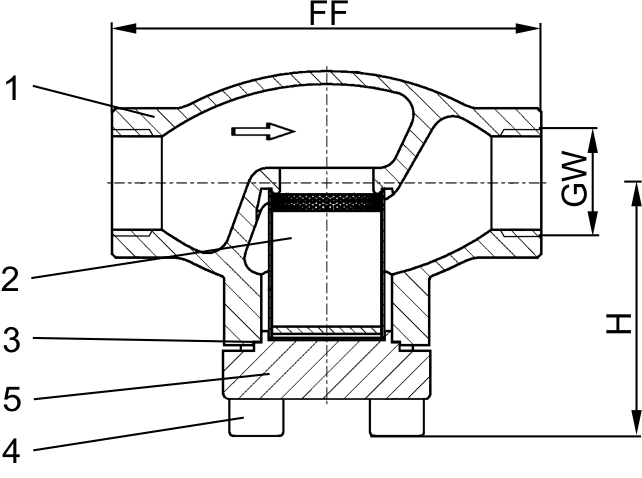

Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Gehäuse

1.4308

A 351 CF8

2

Sieb

1.4301

A 240 Grade 304

3

Oberteildichtung

PTFE

4

Deckelschrauben

1.4301/A2

A 194 B8

5

Deckel

CC493K

B 505 UNS C93200
Ausführungen

Typ 08415 - Standardausführung

Technische Daten

Nenngröße

DN

10

10

15

20

25

40

40

50

Gewindegröße

GW

1/4

3/8

1/2

3/4

1

1-1/4

1-1/2

2

Größenschlüssel

.X.

0200

0300

0400

0600

1000

1200

1400

2000

Baulänge

FF

70

70

85

100

115

130

130

155

Höhe

H

62

62

62

65

69

89

89

89

Gewicht

ca. kg

0,6

0,6

0,8

0,9

1,2

3,1

3,1

4,7

Kvs - Wert

m³/h

1,5

1,5

3,4

6,5

9,5

19,0

21,0

28,0

Cv - Wert

gal/min

1,7

1,7

3,9

7,5

11,0

22,0

24,3

32,4
