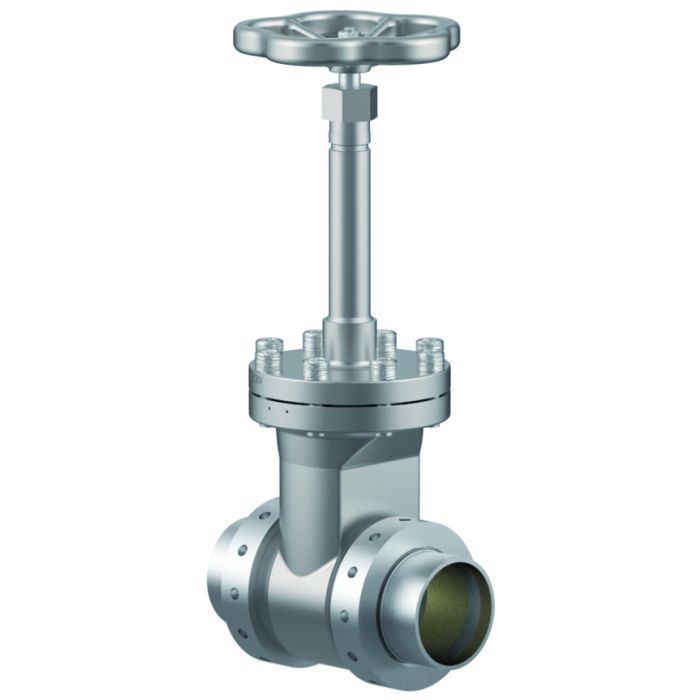

Typ 09440 - Absperrschieber

Datenblatt ID: CR_09440_2
Verwendungsbereich

Verwendungsbereich:

Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperatur: -196°C (77K) bis +120°C (393K)

Zertifikate
Pressure Equipment Directive (2014/68/EU)
Transportable Pressure Equipment Directive (2010/35/EU)
type-examination for LNG (DIN EN 12567)
Datenblätter
Betriebsanleitung
Weitere Informationen
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung
Artikelnummer CR_09440_2

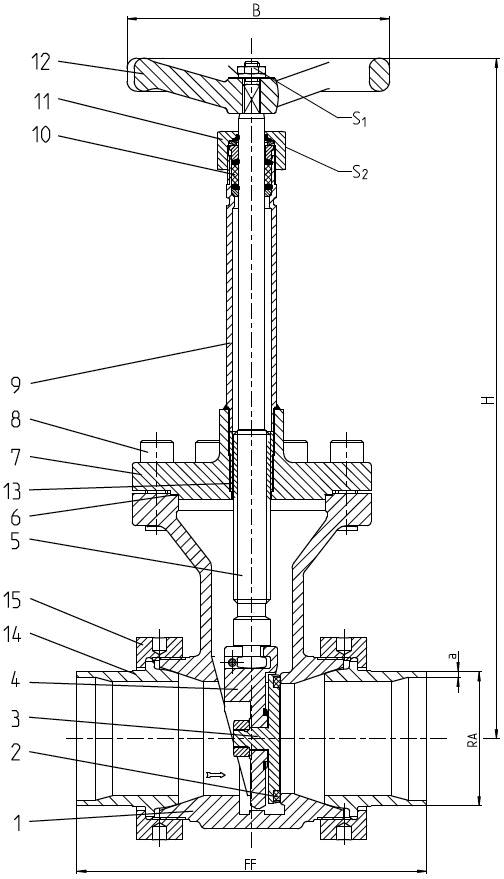

Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Gehäuse

1.4308

A 351 CF8

2

Dichtung

PTFE / Elektrocarbon (25%)

3

Abschlusskörper

CW452K

B 159 UNS C51900

4

Keil

1.4308

A 351 CF8

5

Spindel

1.4301

A 276 Grade 304

6

Oberteildichtung

PTFE

7

Oberteilflansch

1.4301

A 276 Grade 304

8

Oberteilschrauben

1.4301/A2

A 194 B8

9

Verlängerungsrohr

1.4541

A 213 TP 321

10

Stopfbuchspackung

Graphit / PTFE / MICA

11

Stopfbuchsmutter

1.4305

A 276 Grade 303

12

Handrad

Aluminium Legierung

13

Gewindebuchse

CW452K

B 159 UNS C51900

14

Schweißkugelbuchse

1.4301

A 276 Grade 304

15

Überwurfmutter

1.4301

A 276 Grade 304
Ausführungen

Typ 09440 - Standardausführung

Technische Daten

Nenngröße

DN

25

40

50

65

Größenschlüssel

.X.

2533

4048

5060

657x

Baulänge

FF

193

193

170

160

Höhe

H

330

360

410

440

äußerer Rohr-Ø ISO 1127

RA

33,7

48,3

60,3

76,1

Wandstärke Rohr ISO 1127

a

2,0

2,0

2,0

2,6

äußerer Rohr-Ø ASTM A312

RA

33,40

48,26

60,33

73,03

Wandstärke Rohr ASTM A312

a

Abmessungen nach S10 oder S40

Handrad-Ø

B

125

125

150

150

Gewicht

ca. kg

3,5

5,1

7,8

9,0

Kvs - Wert

m³/h

43

93

125

227

Cv - Wert

gal/min

51

111

149

264
