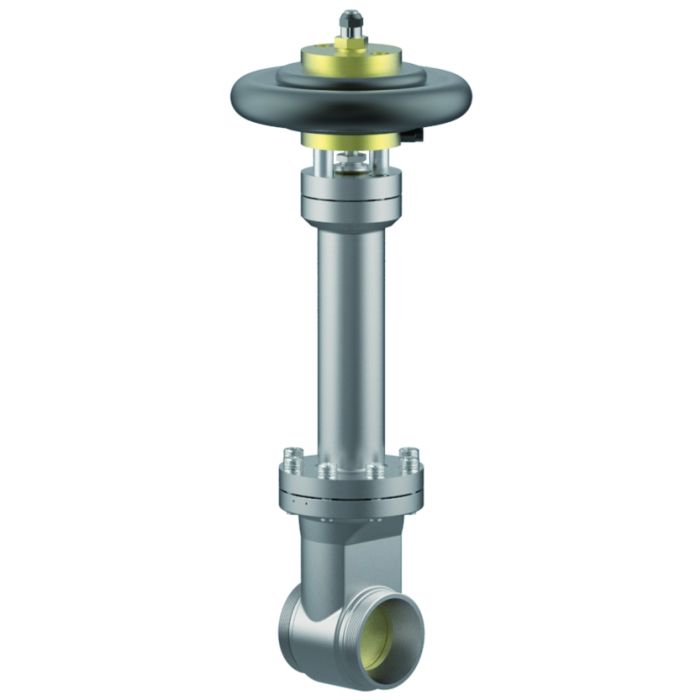

Typ 09443 - Absperrschieber mit Antrieb

Datenblatt ID: CR_09443
Verwendungsbereich

Verwendungsbereich:

Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperatur: -196°C (77K) bis +120°C (393K)

Umgebungstemperatur Antrieb: -50°C (223K) bis +70°C (343K)

Beschreibung

Tieftemperatur-Absperrschieber mit pneumatischem Antrieb, PN50

Zuluft 4,0 bar ü (maximal 10,0 bar ü)

Gehäuse und aufgeflanschtes Oberteil aus Edelstahl

Antrieb - Luft öffnet, Feder schließt

einseitig dichtend (in Flussrichtung)

"¦live loaded¦" Spindelabdichtung

"¦öl- und fettfrei für Sauerstoff¦" - der Antrieb ist nicht öl- und fettfrei für Sauerstoff

Betriebsdruck: 5 - 50 bar, Leckrate A nach DIN EN 12266

Betriebsdruck: 0,7 - 4,9 bar, Leckrate B nach DIN EN 12266

Artikel-Nr. 09443.X.T021

beiderseits Außengewinde für Verschraubungsanschluss

Verfügbare Sonderausführungen - nur auf Anfrage:

· andere Anschlussarten in Vorbereitung

· Wetterschutzhaube

Zertifikate
Pressure Equipment Directive (2014/68/EU)
Transportable Pressure Equipment Directive (2010/35/EU)
type-examination for LNG (DIN EN 12567)
Datenblätter
Betriebsanleitung
Konformitätserklärungen
Transportable Pressure Equipment Directive (2010/35/EU)
Pressure Equipment Directive (2014/68/EU)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Weitere Informationen
Type (Baureihe) 09443
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung, Prozesse
Artikelnummer CR_09443

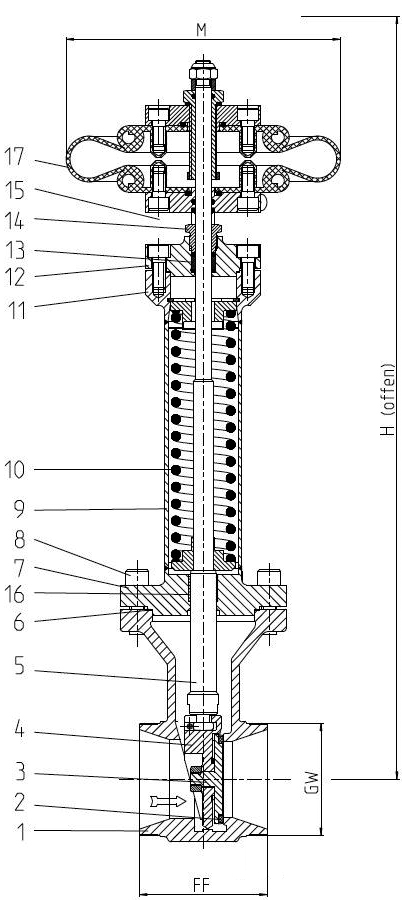

Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Gehäuse

1.4308

A 351 CF8

2

Dichtung

PTFE / Elektrocarbon (25%)

3

Abschlusskörper

CW452K

B 159 UNS C51900

4

Keil

1.4308

A 351 CF8

5

Spindel

1.4301

A 276 Grade 304

6

Oberteildichtung

PTFE

7

Oberteilflansch

1.4301

A 276 Grade 304

8

Oberteilschrauben

1.4301/A2

A 194 B8

9

Verlängerungsrohr

1.4541

A 213 TP 321

10

Feder

1.4571

A 313 Grade 316Ti

11

Flansch

1.4301

A 276 Grade 304

12

Oberteil

1.4301

A 276 Grade 304

13

Stopfbuchspackung

Graphit / PTFE / MICA

14

Stopfbuchsmutter

1.4305

A 276 Grade 303

15

Jochstangen

1.4301

A 276 Grade 304

16

Gleitbuchse

CW452K

B 159 UNS C51900

17

Antrieb

Kautschuk

Ausführungen

Typ 09443 - Standardausführung

Technische Daten

Nenngröße

DN

25

40

50

65

Größenschlüssel

.X.

0250

0400

0500

0650

Gewinde (G- / M-Gewinde)

GW

- / M40x2

G2 / M65x2

G2-1/2 / M78x2

G3 / M88x2

Baulänge

FF

133

133

110

110

Höhe

H

500

560

590

630

Antrieb-Ø

M

229

229

229

229

Gewicht

ca. kg

9,9

11,1

13,5

14,9

*Kvs - Wert

m³/h

43

93

125

227

*Cv - Wert

gal/min

51

111

149

264
