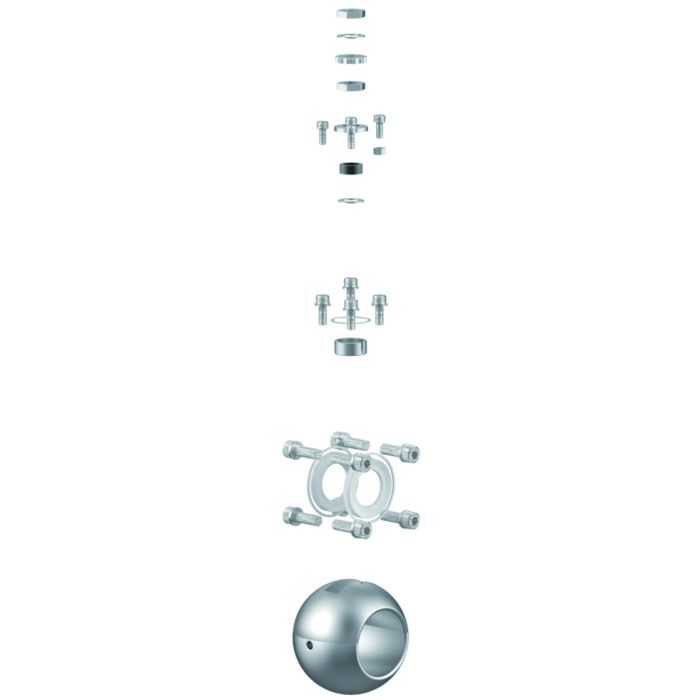

Das im Bild dargestellte Produkt kann vom verkauften Produkt abweichen.

Typ 15C01 - Kugel Set

Datenblatt ID: CR_15C01_4

Beschreibung

bestehend aus:

· 1x Kugel Edelstahl

· 2x Sitze PCTFE

· 3x Zylinderschrauben Edelstahl (Kopfstück oben)

· 1x Zylinderschraube Edelstahl (Anschlag Handhebel)

· 4x Zylinderschrauben Edelstahl (Kopfstück unten)

· 8x Zylinderschrauben Edelstahl (Seitenteile)

· 2x Gehäusedichtungen PCTFE (mit Oberteilverlängerung) / PTFE (ohne Oberteilverlängerung)

· 1x Spindelführung unten PTFE/Glasfaser (25%)

· 1x Oberteildichtung PCTFE

· 2x Kontermuttern Edelstahl

· 1x Sicherungsblech Edelstahl

· 1x Druckscheibe PTFE/Glasfaser (25%)

· 1x Sicherungsmutter Edelstahl

· 2x Tellerfedern Edelstahl

Type (Baureihe)	15C01
Anwendung	LNG, Luftgase, Industrie
Anwendungsbereich	Transport, Lagerung, Betankung, Prozesse, Druckluft
Artikelnummer	CR_15C01_4

Typ 15C01	Technische Daten
Nenngröße	DN	10	15	20	25	32	40	50
Größenschlüssel	.X.	0010	0015	0020	0025	0032	0040	0050
