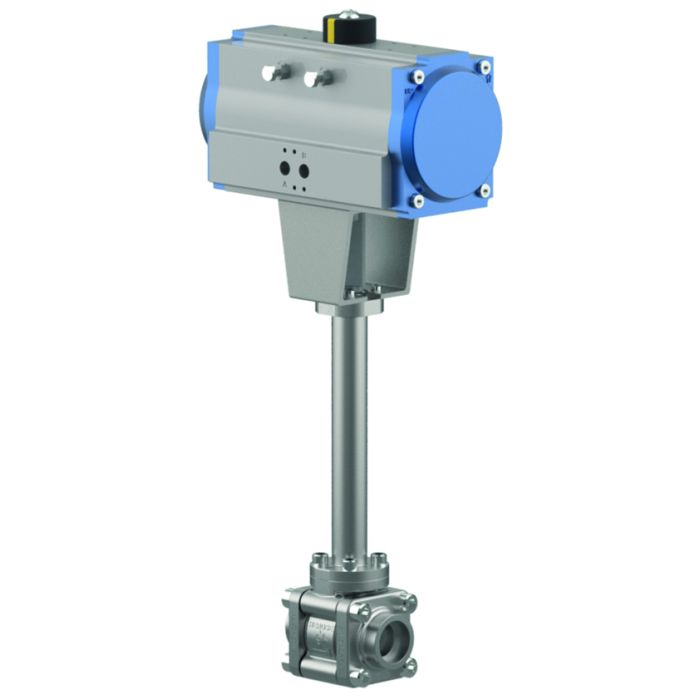

Typ 15C01 - Kugelhahn mit pneumatischem Antrieb

Datenblatt ID: CR_15C01_6
Verwendungsbereich

Verwendungsbereich:

Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase.

Zulässige Betriebstemperatur: -196°C (77K) bis +65°C (338K)

Beschreibung

Tieftemperatur-Kugelhahn

Ein in Flussrichtung einseitig einsetzbarer Kugelhahn mit Entlastungsbohrung.

Schweißmuffe für Edelstahlrohre nach ISO 1127 oder ASTM A312

Schweißende für Edelstahlrohre nach ISO 1127 oder ASTM A312

Innengewinde NPT nach ANSI 1.20.1

Innengewinde G nach ISO 228/1

Gekennzeichnet nach EN 1626

Oberteilflansch nach EN ISO 5211

" öl- und fettfrei für Sauerstoff "

Antrieb:

Zuluft max.: 8 bar, Zuluft min.: 6 bar (max delta P)

Anschluss Zuluft: NAMUR G1/4"

Zulässige Umgebungstemperatur: -20°C (253K) bis +80°C (353K)

Artikel-Nr. 15C01.A002.XXXXXX

Verfügbare Zusatzausrüstung:

· Endschalter

· Magnetventil

Zertifikate
Pressure Equipment Directive (2014/68/EU)
Datenblätter
Konformitätserklärungen
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Pressure Equipment Directive (2014/68/EU)
Weitere Informationen
Type (Baureihe) 15C01
Anwendung LNG, Luftgase, Industrie
Anwendungsbereich Transport, Lagerung, Betankung, Prozesse, Druckluft
Artikelnummer CR_15C01_6

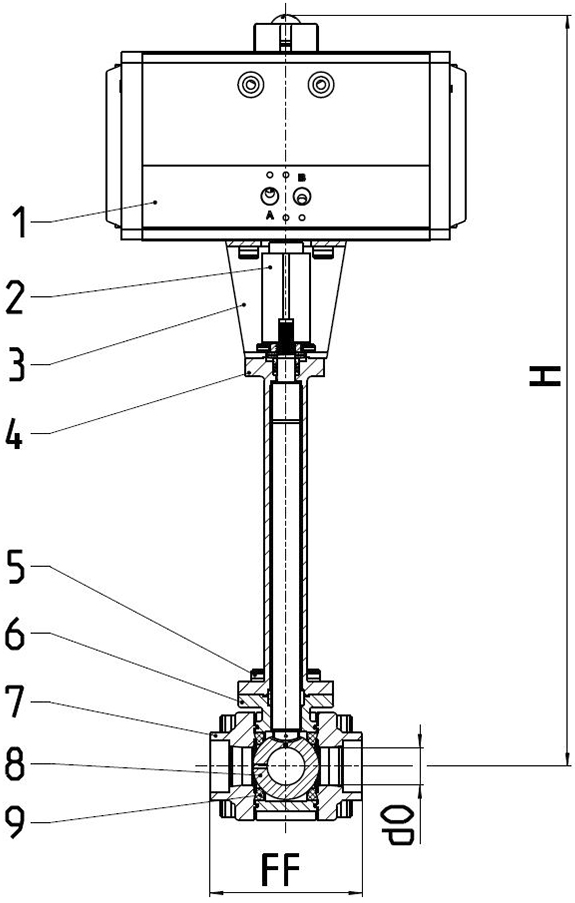

Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Antrieb

Aluminium

Aluminium

2

Adapter

1.4314

A276 Grade 304

3

Halter

1.4314

A240 Grade 304

4

Operteil

1.4409

A 351 CF3M

5

Schrauben

1.4571/A4

ähnlich A 194 BBT

6

Gehäuse

1.4409

A 351 CF3M

7

Seitenanschluß

1.4409

A 351 CF3M

8

Kugel

1.4401

A 479 Grade 316

9

Kugeldichtung

PCTFE

PCTFE
Ausführungen

Technische Daten - Standardausführungen

Nenngröße

[DN]

Höhe (H)

[mm]

Sitzdurchmesser (D0)

[mm]

Gewicht

[kg]

Kvs-Wert

[m³/h]

Cv-Wert

[gal/min]

ISO 5211

10

441

8,0

5,5

5,7

6,6

F03

15

441

14,5

5,5

10,7

12,4

F03

20

480

19,5

9,0

24,7

28,6

F04

25

485

25,0

9,9

32,1

37,1

F04

32

579

32,0

16,0

77,9

90,1

F05

40

594

38,0

20,0

122,3

141,4

F05

50

668

50,0

35,5

124,1

143,7

F07

65

726

64,5

60,5

188,6

218,4

F10

80

816

80,0

77,1

279,8

323,7

F10
