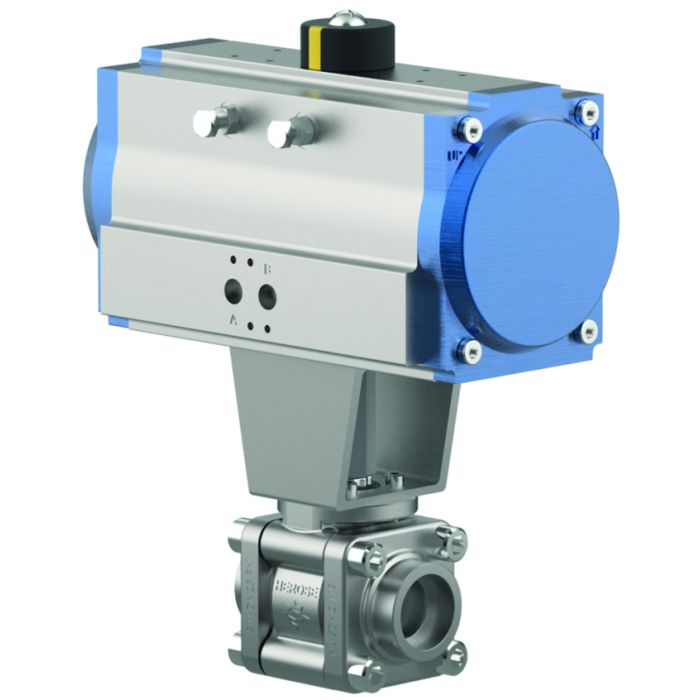

Typ 15C02 - Kugelhahn mit pneumatischem Antrieb

Datenblatt ID: CR_15C02_1
Verwendungsbereich

Verwendungsbereich:

Zugelassen für Luftgase, Dämpfe und CNG.

Zulässige Betriebstemperatur: -60°C / -76°F (213K) bis zu +190°C / +374°F (463K)

Beschreibung

Kugelhahn

Bidirektionaler Kugelhahn

Schweißmuffe für Edelstahlrohre nach ISO 1127 oder ASTM A312

Schweißende für Edelstahlrohre nach ISO 1127 oder ASTM A312

Innengewinde NPT nach ANSI 1.20.1

Innengewinde G nach ISO 228/1

Gekennzeichnet nach EN 1626

Oberteilflansch nach EN ISO 5211

" öl- und fettfrei für Sauerstoff "

Antrieb:

Luft öffnet, Feder schließt (optional Feder öffnet)

Zuluft max.: 8 bar, Zuluft min.: 6 bar (max delta P)

Medium: Luft, Stickstoff, Erdgas (Sulfidgehalt <2ppm)

Anschluss Zuluft: NAMUR G1/4"

Zulässige Umgebungstemperatur: -20°C (253K) bis +80°C (353K)

Artikel-Nr. 15C02.A002.XXXXXX

Verfügbare Zusatzausrüstung:

· Endschalter

· Magnetventil

Zertifikate
Pressure Equipment Directive (2014/68/EU)
Datenblätter
Konformitätserklärungen
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Pressure Equipment Directive (2014/68/EU)
Weitere Informationen
Type (Baureihe) 15C02
Anwendung LNG, Luftgase, Industrie
Anwendungsbereich Transport, Lagerung, Betankung, Prozesse, Druckluft
Artikelnummer CR_15C02_1

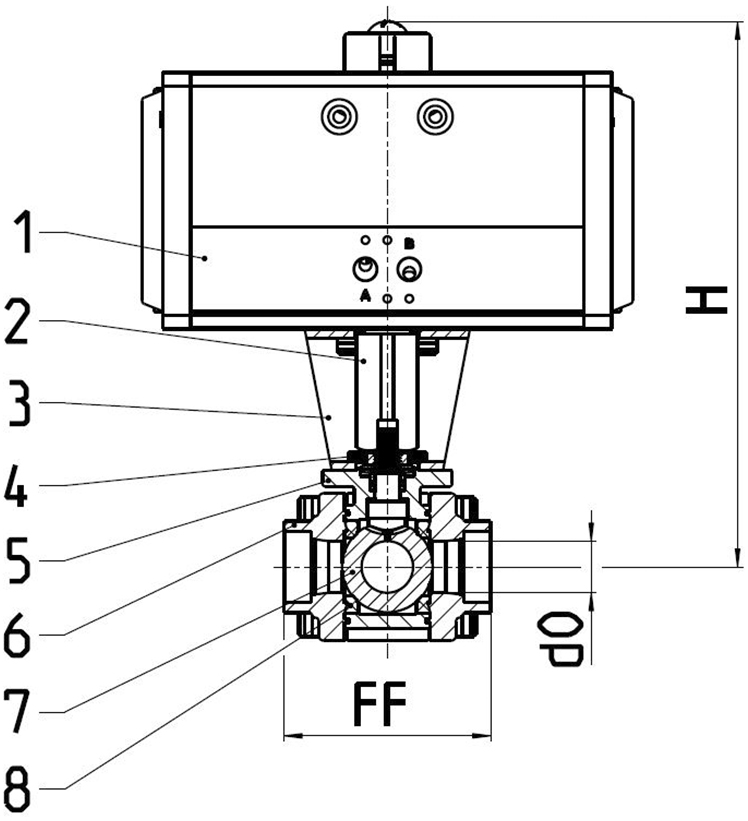

Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Antrieb

Aluminium

Aluminium

2

Adapter

1.4314

A276 Grade 304

3

Halter

1.4314

A240 Grade 304

4

Schrauben

1.4571/A4

ähnlich A 194 BBT

5

Gehäuse

1.4409

A 351 CF3M

6

Seitenanschluss

1.4409

A 351 CF3M

7

Kugel

1.4401

A 479 Grade 316

8

Kugeldichtung

Elektrocarbon (25%)

Ausführungen

Technische Daten - Standardausführungen

Nenngröße

[DN]

Höhe (H)

[mm]

Sitzdurchmesser (D0)

[mm]

Gewicht

[kg]

Kvs-Wert

[m³/h]

Cv-Wert

[gal/min]

ISO 5211

10

217

8,0

4,0

5,7

6,6

F03

15

217

14,5

4,0

10,7

12,4

F03

20

256

19,5

7,8

24,7

28,6

F04

25

261

25,0

8,5

32,1

37,1

F04

32

279

32,0

10,5

77,9

90,1

F05

40

303

38,0

14,4

122,3

141,4

F05

50

331

50,0

21,0

124,1

143,7

F07

65

435

64,5

52,5

188,6

218,4

F10

80

458

80,0

65,7

279,8

323,7

F10
Produktvarianten

Produktvarianten

Filtern Sie unser Produkt nach spezifischen Attributen
Name Anschlussart Eintritt Anschlussart Austritt Anschlussdimension Eintritt Anschlussdimension Austritt Bauhöhe (H) Link zum Produkt
/
?
