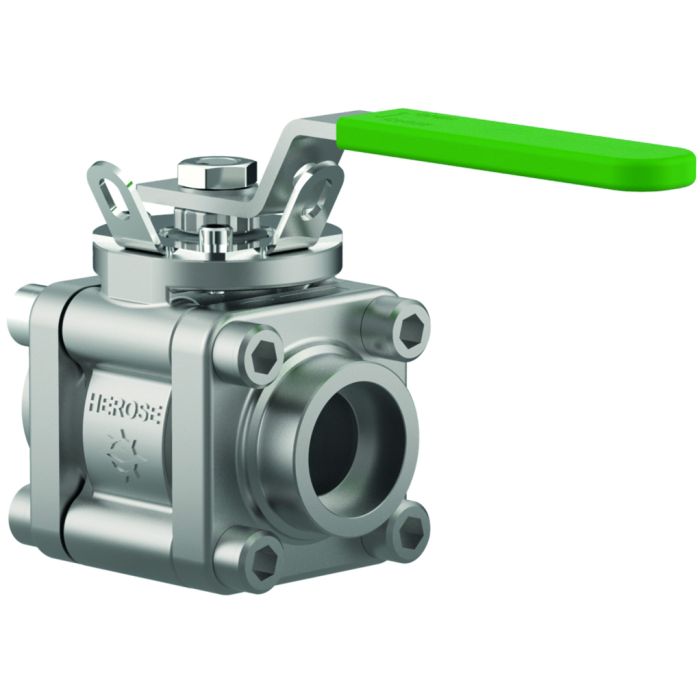

Das im Bild dargestellte Produkt kann vom verkauften Produkt abweichen.

Typ 15C02 - Kugelhahn voller Durchgang

Datenblatt ID: CR_15C02_2

Verwendungsbereich

Verwendungsbereich:

Zugelassen für Luftgase, Dämpfe und CNG.

Zulässige Betriebstemperatur: -60°C / -76°F (213K) bis zu +190°C / +374°F (463K)

Beschreibung

Tieftemperatur-Kugelhahn

Bidirektionaler Kugelhahn

Schweißmuffe für Edelstahlrohre nach ISO 1127 oder ASTM A312

Schweißende für Edelstahlrohre nach ISO 1127 oder ASTM A312

Innengewinde NPT nach ANSI 1.20.1

Innengewinde G nach ISO 228/1

Gekennzeichnet nach EN 1626

Oberteilflansch nach EN ISO 5211

" öl- und fettfrei für Sauerstoff "

Verfügbare Zusatzausrüstung:

· Schloss für Abschließvorrichtung Typ 55394.0019.0302

Type (Baureihe)	15C02
Anwendung	LNG, Luftgase, Industrie
Anwendungsbereich	Transport, Lagerung, Betankung, Prozesse, Druckluft
Artikelnummer	CR_15C02_2

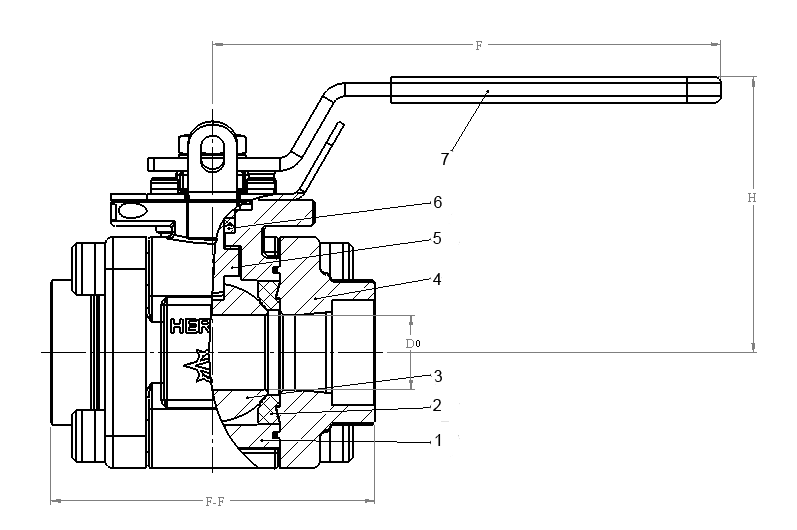

Technische Daten - Standardausführungen
Nenngröße [DN]	Höhe (H) [mm]	Sitzdurchmesser (D₀) [mm]	Gewicht [kg]	Kvs-Wert [m³/h]	Cv-Wert [gal/min]	Länge (f) [mm]	ISO 5211
10	69	8,0	1,1	5,7	6,6	127	F03
15	69	14,5	1,0	10,7	12,4	127	F03
20	80	19,5	1,8	24,7	28,6	157	F04
25	85	25,0	2,5	32,1	37,1	157	F04
32	95	32,0	3,8	77,9	90,1	240	F05
40	99	38,0	5,0	122,3	141,4	240	F05
50	141	50,0	11,4	124,1	143,7	420	F07
65	197	64,5	21,8	188,6	218,4	462,5	F10
80	233	80,0	35,7	279,8	323,7	600	F10
