Typ 27511 - Pneumatische Stellantriebe - Absperrventil

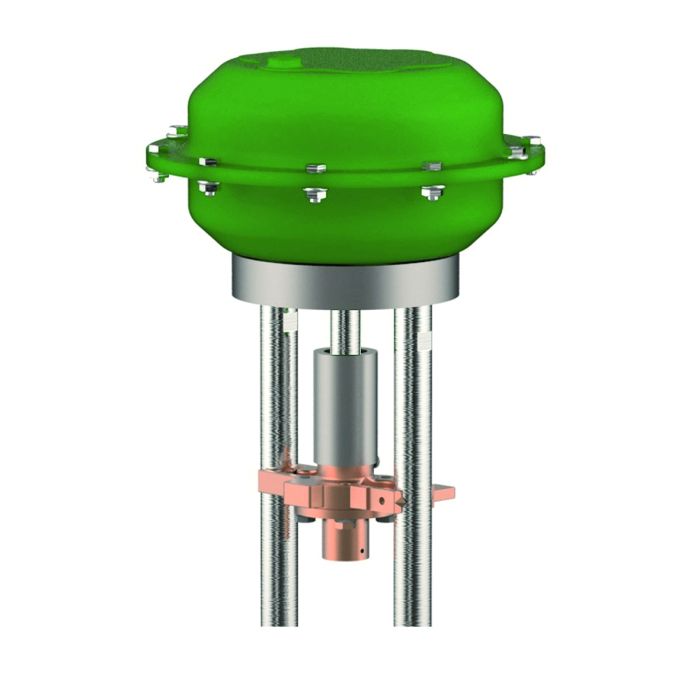

Das im Bild dargestellte Produkt kann vom verkauften Produkt abweichen.
Livebestand: Nicht auf Lager pcs (AUF LAGER)
| Anwendung | LNG, Luftgase |
|---|---|
| Anwendungsbereich | Transport, Lagerung, Betankung, Prozesse |
| Artikelnummer | CR_27511_1 |

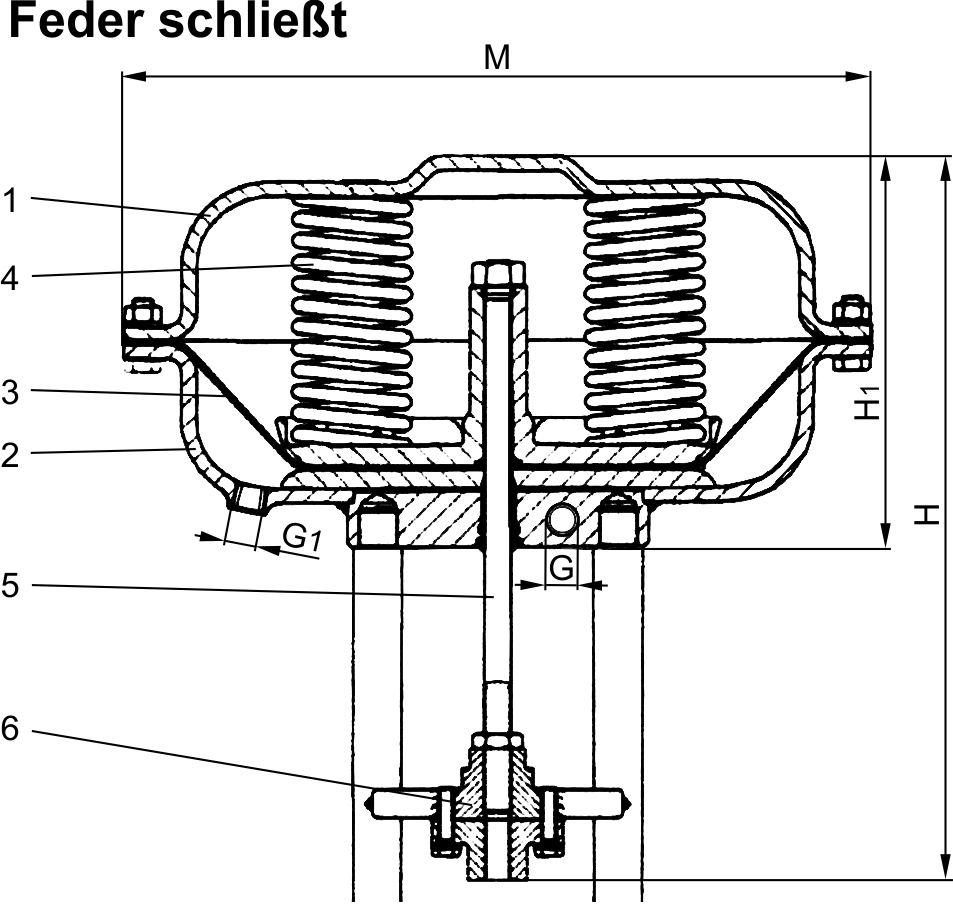

Werkstoffe |
DIN EN |
ASTM |
|
|---|---|---|---|
1 |
Gehäuse |
1.0333 |
A 619 Grade 1008 |
2 |
Gehäuse |
1.0333 |
A 619 Grade 1008 |
3 |
Membrane |
NBR |
|
4 |
Federn |
1.1200 |
A 576 Grade 1045 |
5 |
Antriebsspindel |
1.4301 |
A 276 Grade 304 |
6 |
Kupplungsflansch |
CC333G |
B 148 UNS C95800 |
Typ 27511 |
Technische Daten |
|||||||
|---|---|---|---|---|---|---|---|---|
Artikel-Nr. Antrieb: |
27511 |
|||||||
.15A6.3SPO |
.35B6.6GPO |
.60A6.6GPO |
.60C6.7GPO |
.75B6.3DPO |
.75B6.5DPO |
.75B6.7DPO |
||
Durchmesser Antrieb |
M |
162 |
210 |
310 |
310 |
430 |
430 |
430 |
Höhe |
H |
256 |
276 |
309 |
352 |
353 |
353 |
353 |
Höhe |
H1 |
116 |
136 |
166 |
186 |
234 |
234 |
234 |
Anschlussgewinde |
G |
G1/8'' mit Ermeto-Verschr. L8 |
- |
- |
- |
- |
- |
- |
Anschlussgewinde |
G1 |
- |
1/4'' NPT |
1/4'' NPT |
1/4'' NPT |
1/4'' NPT |
1/4'' NPT |
1/4'' NPT |
Membranfläche |
cm² |
120 |
280 |
530 |
530 |
1000 |
1000 |
1000 |
Federbereich |
bar |
0,9 - 2,0 |
0,8 - 3,0 |
0,8 - 2,8 |
0,7 - 3,0 |
0,7 - 2,1 |
1,2 - 3,4 |
1,6 - 4,7 |
Erforderlicher Stelldruck |
bar |
2,2 |
3,2 |
3,0 |
3,2 |
2,3 |
3,6 |
4,9 |
Stellweg |
mm |
20 |
35 |
40 |
60 |
60 |
60 |
60 |
Gewicht |
ca. kg |
3,0 |
5,0 |
12,5 |
14,0 |
37,0 |
39,0 |
41,0 |
