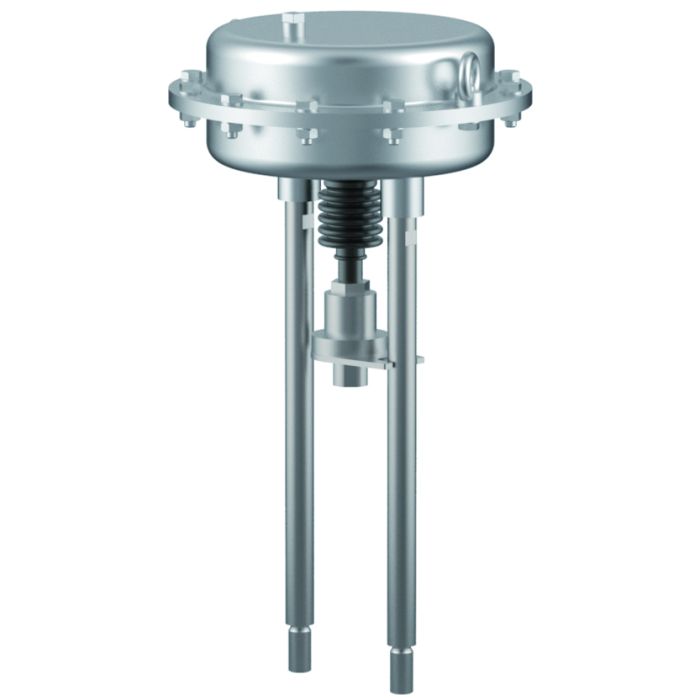

Typ 27515 - Pneumatische Stellantriebe - Absperrventil

Datenblatt ID: CR_27515_1
Beschreibung

Pneumatische Antriebe für Absperrventile

Antrieb - Feder öffnet, Luft schließt

Zuluft maximal 6,0 bar ü

Gehäusebeschichtung: Delta Seal GZ (silbergrau)

Korrosionsschutzklasse C5-M nach DIN EN ISO 12944

Verfügbare Sonderausführungen - nur auf Anfrage:

· Pneumatische Antriebe mit Handverstellung

Zulässige Umgebungstemperatur: -40°C (233K) bis +100°C (373K)

Datenblätter
Weitere Informationen
Type (Baureihe) 27515
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung, Prozesse
Artikelnummer CR_27515_1

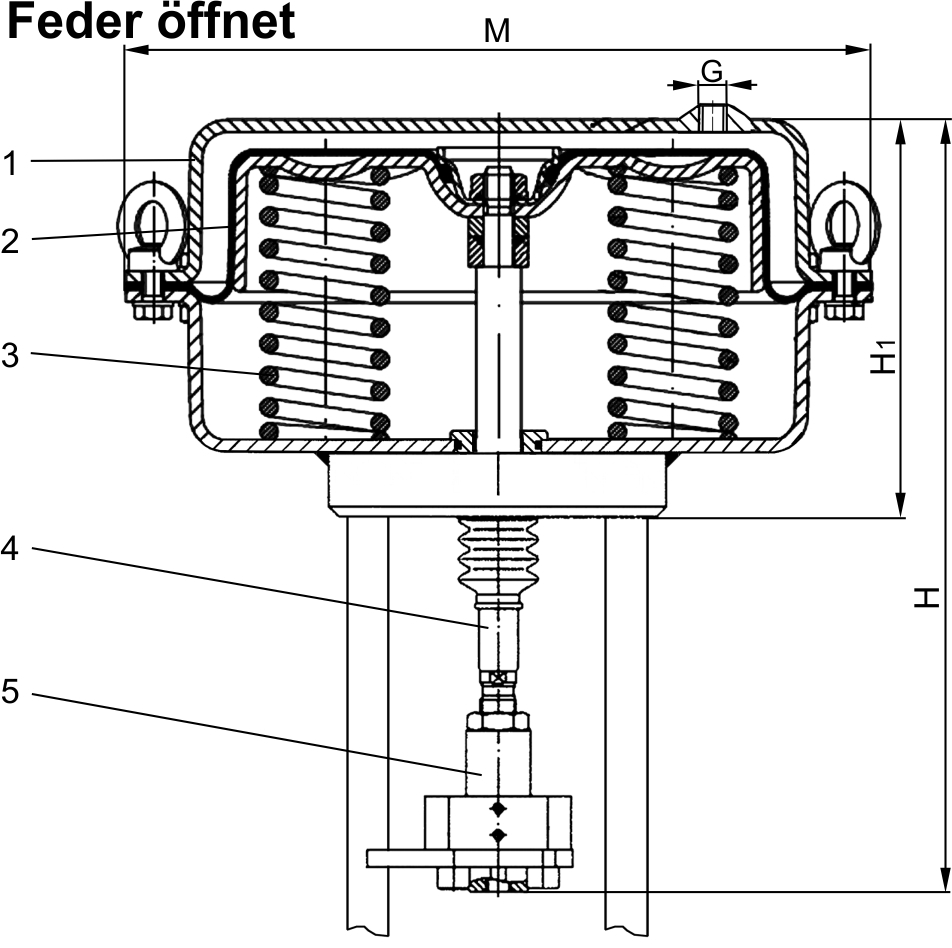

Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Gehäuse

1.0335

A 622 Grade 1008

2

Membrane

NBR + Gewebe

3

Federn

1.4310

A 313 Grade 301

4

Antriebsspindel

1.4571

A 276 Grade 316Ti

5

Kupplung

1.4571

A 276 Grade 316Ti
Ausführungen

Typ 27515

Technische Daten

Artikel-Nr. Antrieb:

27515

.DP30.2S06

.DP32.3S02

.DP33.3S02

.DP34.5S02

Durchmesser Antrieb

M

168

250

300

405

Höhe

H

ca. 244

ca. 240

ca. 300

ca. 375

Höhe

H1

122

124

166

228

Anschlussgewinde

G

G 1/4"

G 1/4''

G 1/4''

G 3/8''

Membranfläche

cm²

80

250

400

800

Federbereich

bar

0,6 - 1,5

0,2 - 1,0

0,2 - 1,0

0,2 - 1,0

Erforderlicher Stelldruck

bar

6,0

6,0

6,0

6,0

Stellweg

mm

20

30

30

50

Gewicht

ca. kg

5,0

9,0

15,0

45,0
