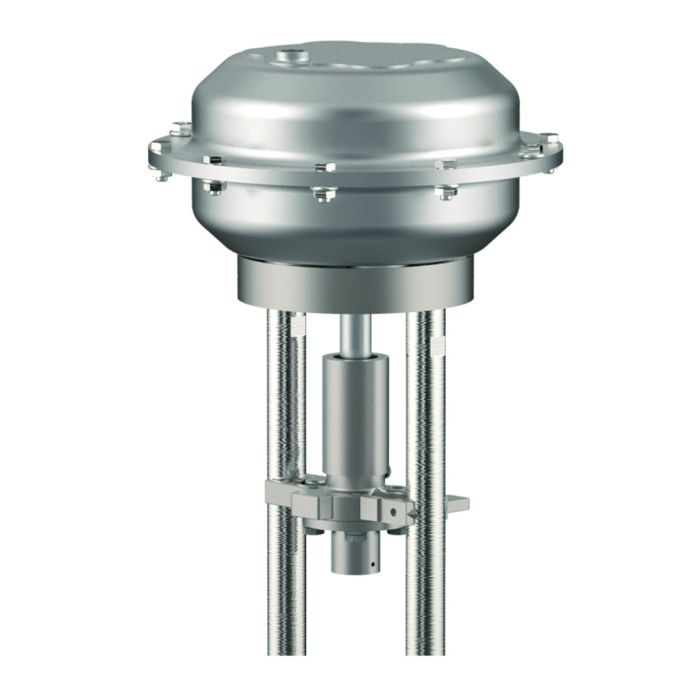

Typ 27522 - Pneumatische Stellantriebe - Absperrventil

Datenblatt ID: CR_27522_1
Beschreibung

Pneumatische Antriebe für Absperrventile

Antrieb - Feder öffnet, Luft schließt

Zuluft maximal 6,0 bar ü

"¦öl- und fettfrei für Sauerstoff¦"

Zulässige Umgebungstemperatur: -40°C (233K) bis +80°C (353K)

Datenblätter
Weitere Informationen
Type (Baureihe) 27522
Anwendung LNG, Luftgase, Industrie
Anwendungsbereich Transport, Lagerung, Betankung, Prozesse, Druckluft, Dampf, FKS
Artikelnummer CR_27522_1

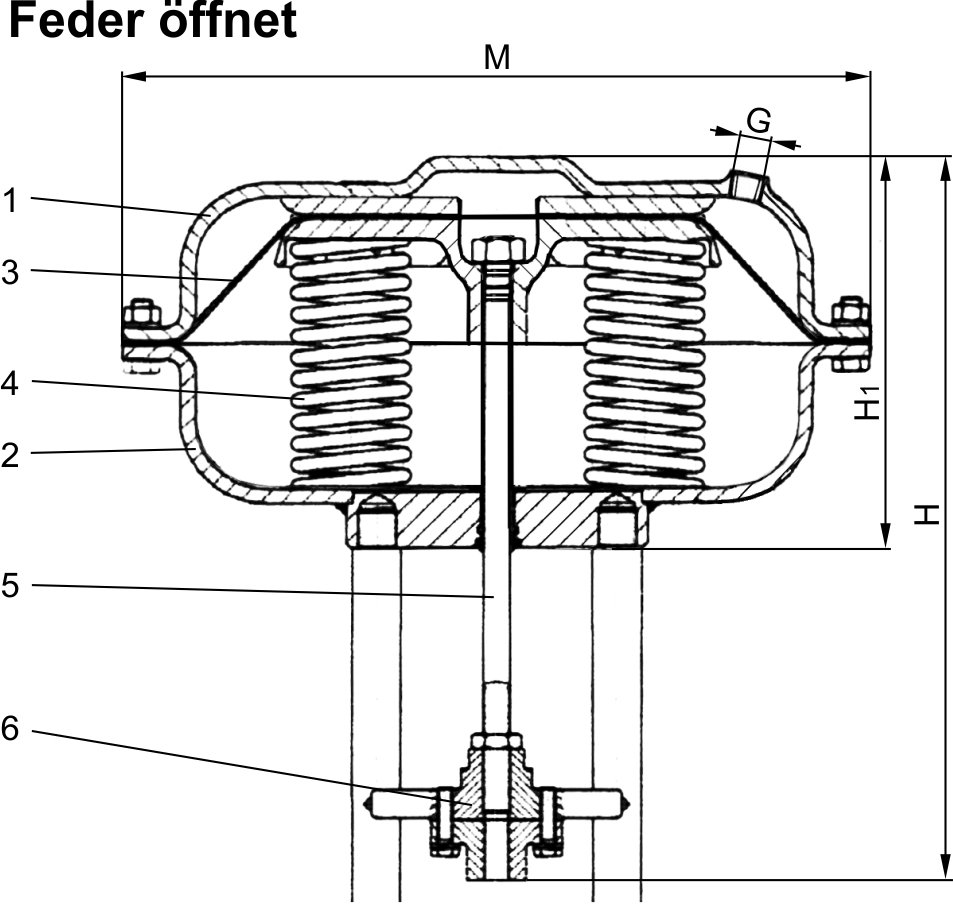

Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Gehäuse

1.4571

A 240 Grade 316Ti

2

Gehäuse

1.4571

A 240 Grade 316Ti

3

Membrane

EPDM

4

Federn

1.7102

AISI 9254

5

Antriebsspindel

1.4404

A 276 Grade 316L

6

Kupplungsflansch

1.4571

A 240 Grade 316Ti
Ausführungen

Typ 27522

Technische Daten

Artikel-Nr. Antrieb:

27522

.35B6.6GPS

.60A6.6GPS

Durchmesser Antrieb

M

210

310

Höhe

H

276

309

Höhe

H1

136

166

Anschlussgewinde

G

1/4'' NPT

1/4'' NPT

Membranfläche

cm²

280

530

Federbereich

bar

0,8 - 3,0

0,8 - 2,8

Erforderlicher Stelldruck

bar

6,0

6,0

Stellweg

mm

35

40

Gewicht

ca. kg

5,0

12,5
