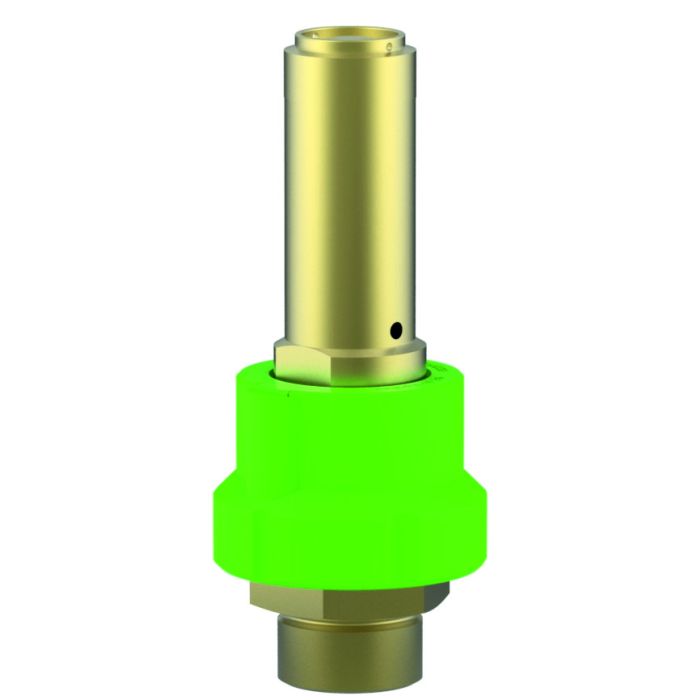

Typ 06216, Typ 06217 mit Schutzhaube
Das im Bild dargestellte Produkt kann vom verkauften Produkt abweichen.
Typ 06216, Typ 06217 mit Schutzhaube
Datenblatt ID: IN_06216_06217_wpc
Verwendungsbereich
Verwendungsbereich:
Vorgesehen als Sicherheitseinrichtung gegen unzulässige
Drucküberschreitungen für ortsfeste und bewegliche Druckbehälter und Druckgasbehälter.
Zugelassen für Luft und ähnliche Gase.
Zulässige Betriebstemperatur: -30°C (243K) bis +130°C (403K), geeignet für waagerechten Einbau
Zertifikate
ASME Code (ASME Code Section VIII)
NB18_EN_91112
NB18_EN_91123
NB18_EN_91134
NB18_EN_91145
NB18_EN_91156
NBBI 78711 278163
NB18_EN_91112
NB18_EN_91123
NB18_EN_91134
NB18_EN_91145
NB18_EN_91156
NBBI 78711 278163
Gost Ukraine (Gost Ukraine)
UA.276.159.04-21
UA.D.159.04-21
UA.276.159.04-21
UA.D.159.04-21
Canadian Registration Number (CRN)
0G07343.50R4_Newfoundland and Labrador
0G07343.51R4 - British Columbia
0G07343.52R4_Alberta
0G07343.54R4_Manitoba
0G07343.56R4_Quebec
0G07343.57R4_New Brunswick
0G07343.5NR4_Nunavut
0G07343.5R4_Ontario
0G07343.5TR4_Northwest Territories
0G07343.5YR4_Yukon
0G07343.58R4_Nova Scotia
0G07343.59R4_Prince Edward Island
0G07343.50R4_Newfoundland and Labrador
0G07343.51R4 - British Columbia
0G07343.52R4_Alberta
0G07343.54R4_Manitoba
0G07343.56R4_Quebec
0G07343.57R4_New Brunswick
0G07343.5NR4_Nunavut
0G07343.5R4_Ontario
0G07343.5TR4_Northwest Territories
0G07343.5YR4_Yukon
0G07343.58R4_Nova Scotia
0G07343.59R4_Prince Edward Island
License of Special Equipment (China) (TS)
TSX71000520210017- Certificate
TSF700D36-2029
TSX71000520210017- Certificate
TSF700D36-2029
Pressure Equipment Directive (2014/68/EU)
0045/202/1201/Z/00532/22/D/001(00)
0045/202/1201/Z/00532/22/D/001(00)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
0879-PESR-B(P)-23290-2-DE
0879-PESR-B(P)-23290-2-DE
TÜV Verband (Approval mark number)
Datenblätter
IN_06216_06217_wpc_de.pdf
Betriebsanleitung
HEROSE-Manual-IN_06216_06217_wpc-1
Lieferzeiten
Die tatsächliche Lieferzeit wird individuell bestimmt und ist Teil der Auftragsbestätigung
Auf Lager:
Nicht auf Lager:
Lieferzeit:
Woche(n)
Die tatsächliche Lieferzeit wird individuell bestimmt und ist Teil der Auftragsbestätigung
Livebestand:
Nicht auf Lager
pcs
(AUF LAGER)
Livebestand:
Lieferzeit (auf Lager):
Lieferzeit (nicht auf Lager):
Weitere Informationen
| Anwendung |
Luftgase |
| Anwendungsbereich |
Lagerung, Prozesse |
| Artikelnummer |
IN_06216_06217_wpc |

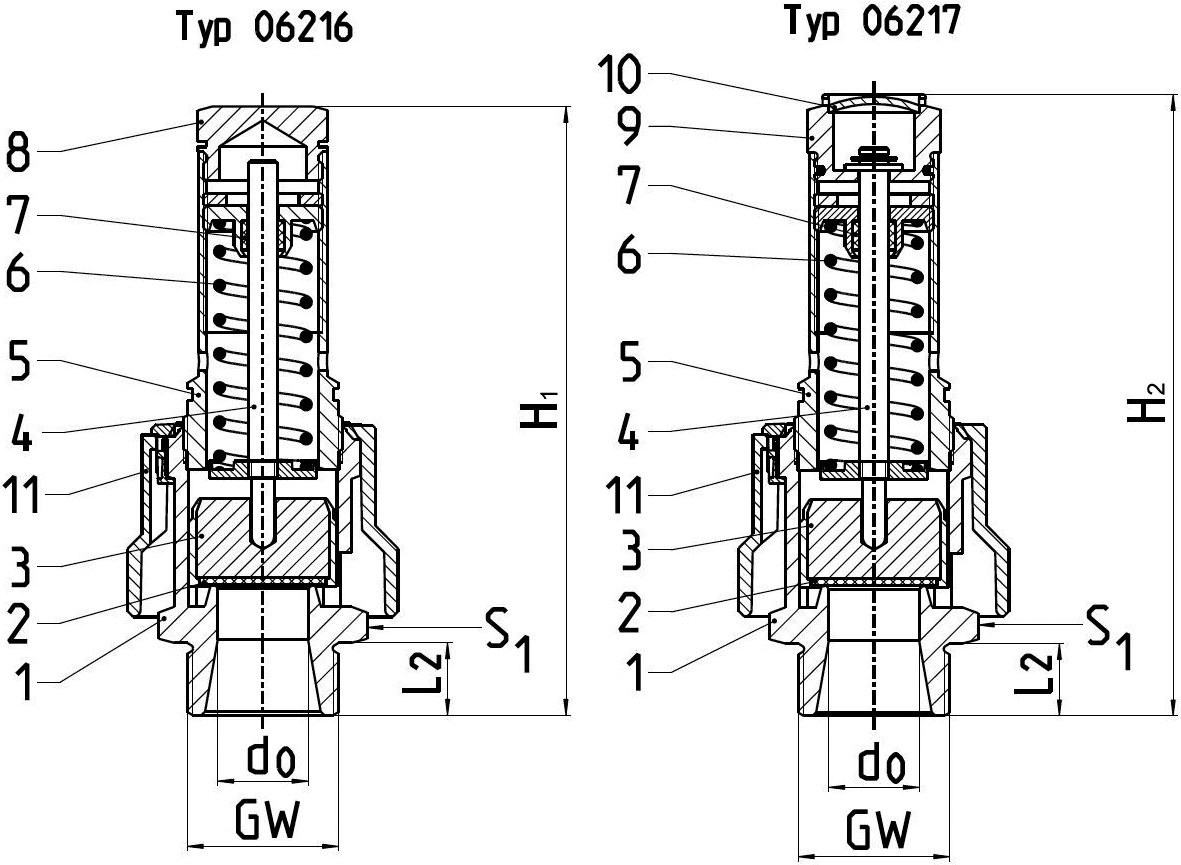

Werkstoffe
Werkstoffe |
|
DIN EN |
ASME/ASTM |
1 |
Gehäuse |
CW617N |
B 283 UNS C37700 |
2 |
Dichtung |
FPM (Viton-GLT) |
|
3 |
Teller |
CW614N |
B 455 UNS C38500 |
4 |
Spindel |
CW614N |
B 455 UNS C38500 |
5 |
Haube |
CW614N |
B 455 UNS C38500 |
6 |
Feder |
1.1200 |
A 227 |
7 |
Spindelführung |
PTFE |
|
8 |
Verschlussschraube |
CW614N |
B 455 UNS C38500 |
9 |
Anlüftschraube |
CW614N |
B 455 UNS C38500 |
10 |
Verschlussscheibe |
CW507L |
B 36 UNS C26800 |
11 |
Schutzhaube |
|
|
Ausführungen
Typ 06216, Typ 06217 |
Technische Daten |
|
|
|
|
|
|
Nenngröße |
GW |
1/2 |
3/4 |
1 |
1-1/4 |
1-1/2 |
2 |
Sitzdurchmesser |
d0 |
12 |
15 |
20 |
25 |
32 |
40 |
Größenschlüssel |
.X. |
0400 |
0600 |
1000 |
1200 |
1400 |
2000 |
Ansprechdruck |
bar |
0,2-25 |
0,2-20 |
0,2-30 |
0,2-22 |
0,2-16 |
0,2-12 |
Höhe |
H1 |
103 |
122 |
149 |
169 |
198 |
224 |
Höhe |
H2 |
107 |
126 |
150 |
172 |
200 |
228 |
Länge |
L2 |
14 |
16 |
18 |
20 |
22 |
25 |
Durchmesser |
D |
41,4 |
49,0 |
62,5 |
74,8 |
86,0 |
109,0 |
Schlüsselweite |
S1 |
27 |
32 |
41 |
50 |
55 |
70 |
Gewicht |
ca. kg |
0,25 |
0,41 |
0,72 |
1,23 |
1,73 |
3,09 |
Ausflussziffer ab 3,0 bar |
αw |
0,83 |
0,83 |
0,73 |
0,71 |
0,69 |
0,66 |
Ausflussziffer ab 3,0 bar |
rated slope |
2,59 |
4,10 |
6,79 |
10,15 |
16,50 |
24,80 |
