Typ 06506

Datenblatt ID: IN_06506
Verwendungsbereich

Verwendungsbereich:

Vorgesehen als Sicherheitseinrichtung gegen unzulässige Drucküberschreitung für Fahrzeug-

und Druckbehälter. Zugelassen für flüssige, körnige und staubförmige Güter.

Zulässige Betriebstemperatur: -40°C (233K) bis +200°C (473K), geeignet für waagerechten Einbau (D0 24 bis D0 31)

Beschreibung

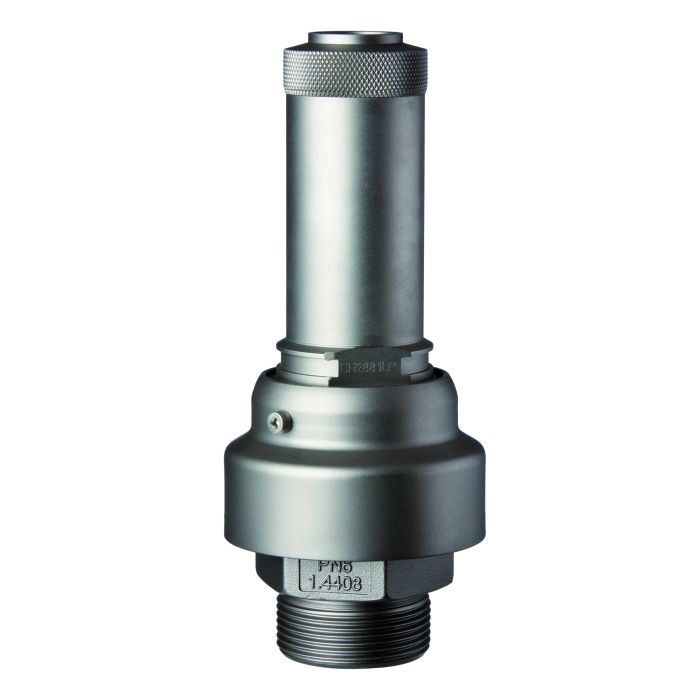

Sicherheitsventile aus Edelstahl,

bauteilgeprüft TÜV-SV.948. F/K/S

Normal-Sicherheitsventil,

Abschlusskörper mit FPM-Dichtung, geschlossene Federhaube

mit Membrane zum Schutz der Feder, mit Anlüftvorrichtung

frei abblasend, mit Schutzhaube

Eintritt: Außengewinde Typ G nach ISO 228/1

Artikel-Nr. 06506.X.1000

Zertifikate
Pressure Equipment Directive (2014/68/EU)
Gost Ukraine (Gost Ukraine)
Konformitätserklärungen
Pressure Equipment Directive (2014/68/EU)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Weitere Informationen
Type (Baureihe) 06506
Anwendung Luftgase, Industrie
Anwendungsbereich Lagerung, Prozesse, FKS
Artikelnummer IN_06506

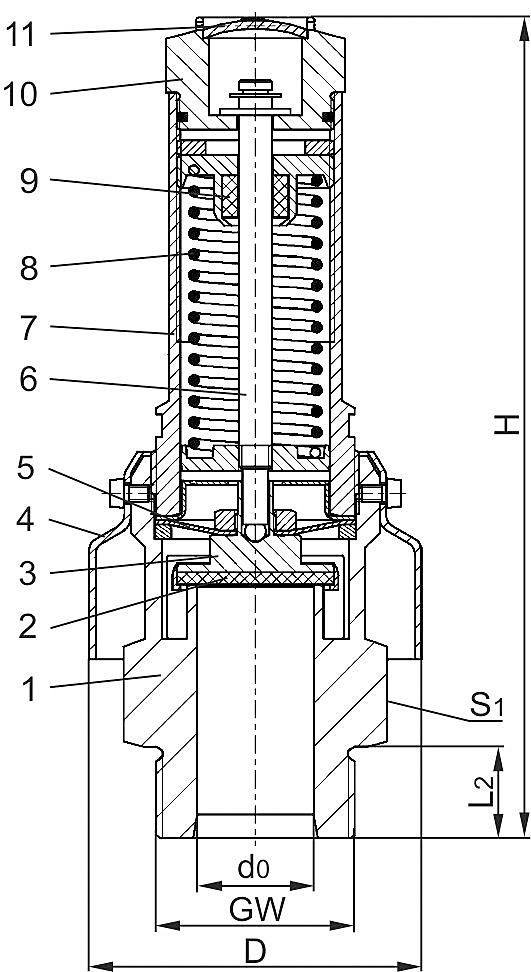

Werkstoffe

Werkstoffe

DIN EN

ASME/ASTM

1

Gehäuse

1.4408

A 351 CF8M

2

Dichtung

FPM (Viton-GLT)

3

Teller

1.4401

A 479 Grade 316

4

Schutzhaube

1.4301

A 479 Grade 304

5

Membrane

Silikon

6

Spindel

1.4401

A 479 Grade 316

7

Haube

1.4401

A 479 Grade 316

8

Feder

1.4571

A 313 Grade 316Ti

9

Spindelführung

PTFE

10

Anlüftschraube

1.4401

A 479 Grade 316

11

Verschlussscheibe

1.4401

A 479 Grade 316
Ausführungen

Typ 06506

Technische Daten

Nenngröße

GW

1

1-1/4

1-1/2

Sitzdurchmesser

d0

24

31

31

Größenschlüssel

.X.

1000

3112

3114

Ansprechdruck

bar

0,5-6,0

0,5-6,0

0,5-6,0

Höhe

H

194

191

191

Länge

L2

18

22

22

Durchmesser Schutzhaube

D

80

80

80

Schlüsselweite

S1

55

55

55

Gewicht

ca. kg

1,75

2,00

2,30

Ausflussziffer ab 3,0 bar

αw

0,62

0,68

0,68

Ausflussziffer ab 3,5 bar

αw

-

0,65

0,65

Ausflussziffer ab 4,5 bar

αw

0,57

-

-
?
