Typ 06C01

Datenblatt ID: IN_06C01
Verwendungsbereich

Verwendungsbereich:

Vorgesehen als Sicherheitseinrichtung gegen unzulässige Drucküberschreitungen in der Gasphase

für Fahrzeug- und Druckbehälter. Zugelassen für flüssige, körnige und staubförmige Güter.

Zulässige Betriebstemperatur: -40°C (233K) bis +200°C (473K), geeignet für waagerechten Einbau (d0 25 bis d0 48)

Beschreibung

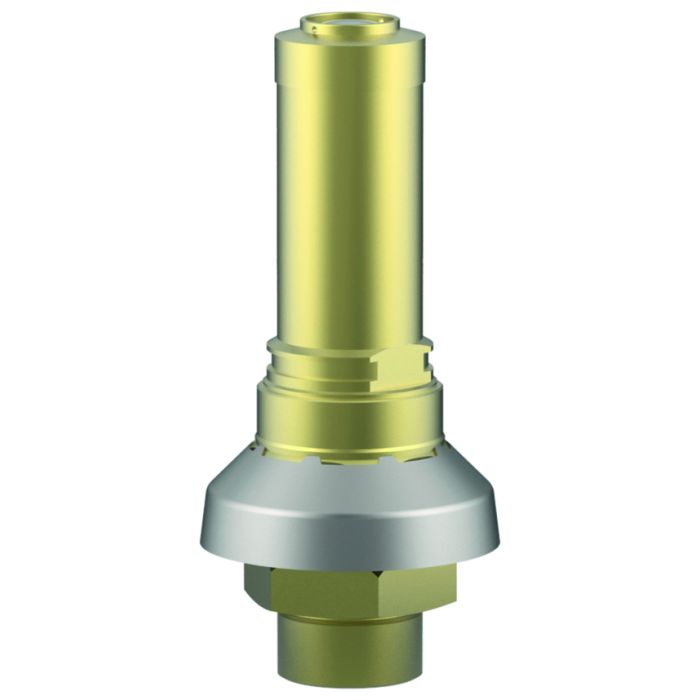

Sicherheitsventile aus Messing (Serie A001),

bauteilgeprüft TÜV-SV.948. F/K/S

Normal-Sicherheitsventil,

Abschlusskörper mit FPM-Dichtung, geschlossene Federhaube

mit Membrane zum Schutz der Feder, mit Anlüftvorrichtung

frei abblasend, mit Schutzhaube

Eintritt: Außengewinde Typ G nach ISO 228/1

Artikel-Nr. 06C01.A001.X - Messing

Artikel-Nr. 06C01.A002.X - Edelstahl

Verfügbare Sonderausführungen:

· kurze Bauform (Bauhöhe 160 mm) d0 25 bis 3 bar aus Edelstahl

Zertifikate
Pressure Equipment Directive (2014/68/EU)
TÜV Verband (Approval mark number)
Datenblätter
Betriebsanleitung
Konformitätserklärungen
Pressure Equipment Directive (2014/68/EU)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Weitere Informationen
Type (Baureihe) 06C01
Anwendung Luftgase, Industrie
Anwendungsbereich Transport, Lagerung, Prozesse, Druckluft, FKS
Artikelnummer IN_06C01

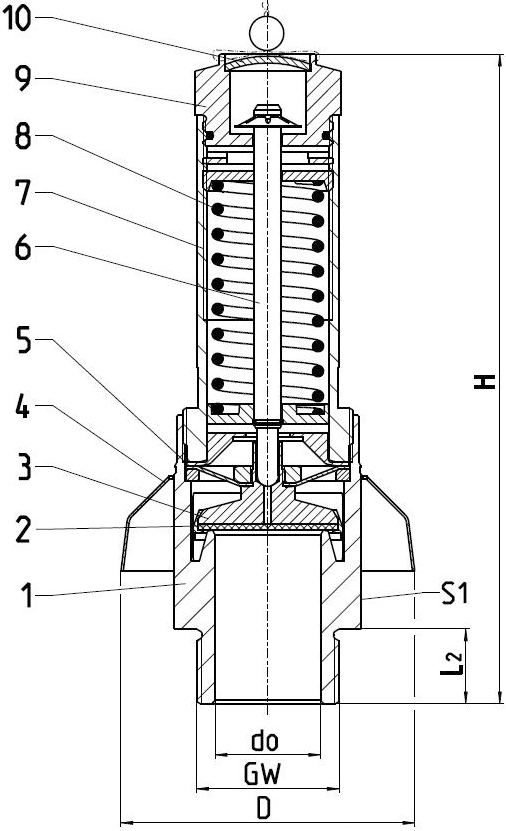

Werkstoffe

Werkstoffe Serie A001

DIN EN

ASME/ASTM

1

Gehäuse

CW614N

B 249 UNS C38500

1

Gehäuse

CW617N

B 283 UNS C37700

2

Dichtung

FPM (Viton-GLT)

3

Teller

CW614N

B 249 UNS C38500

4

Schutzhaube

1.4301

A 479 Grade 304

5

Membrane

Silikon

6

Spindel

1.4301

B 479 Grade 304

7

Haube

CW614N

B 249 UNS C38500

8

Feder

1.4571

A 313 Grade 316Ti

9

Anlüftschraube

CW614N

B 249 UNS C38500

10

Verschlussscheibe

CW507L

B 36 UNS C26800
Ausführungen

Typ 06C01

Technische Daten

Nenngröße

GW

1

1-1/4

1-1/2

2

Sitzdurchmesser

d0

25

31

31

48

Ansprechdruck

bar

0,5-6,0

0,5-6,0

0,5-6,0

0,5-3,5

Höhe

H

186

191

191

232

Länge

L2

18

22

22

25

Durchmesser Schutzhaube

D

86

86

86

114

Schlüsselweite

S1

55

55

55

85

Gewicht

ca. kg

1,65

1,58

1,58

4,6

Ausflussziffer ab 3,0 bar

αw

0,68

0,68

0,68

0,55

Serie A001: Material Messing

␣

x

x

x

x

Serie A002: Material Edelstahl

␣

x

x

x

-
