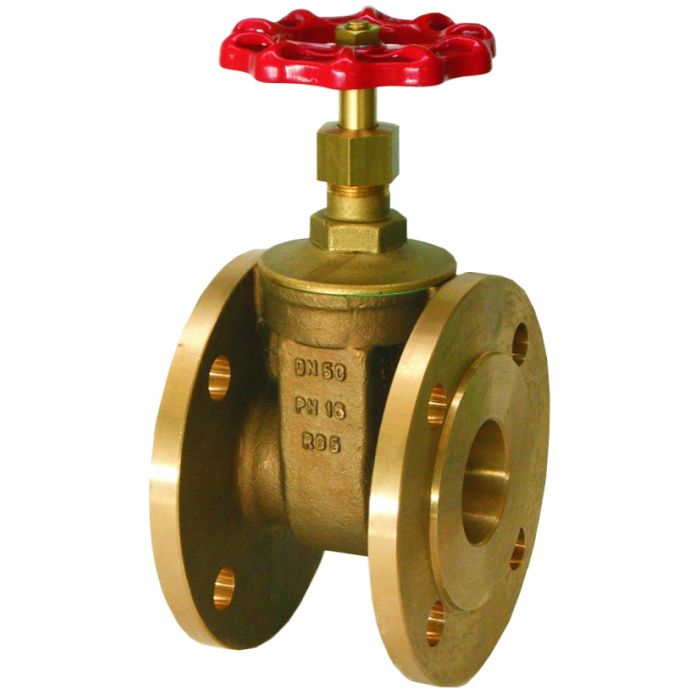

Typ 09061

Datenblatt ID: IN_09061
Verwendungsbereich

Verwendungsbereich:

Geeignet für nichtbrennbare, ungiftige Flüssigkeiten, Gase und Dämpfe. Die den

Verwendungszweck betreffenden Gesetze, Verordnungen und Normen sind zu beachten.

Zulässige Betriebstemperaturen und -drücke:

bis max. 16,0 bar: -10°C (263K) bis +120°C (393K)

bis max. 10,0 bar: -10°C (263K) bis +150°C (423K)

bis max. 6,0 bar: -10°C (263K) bis +200°C (473K)

Datenblätter
Weitere Informationen
Anwendung Luftgase
Anwendungsbereich Transport, Lagerung, Prozesse
Artikelnummer IN_09061

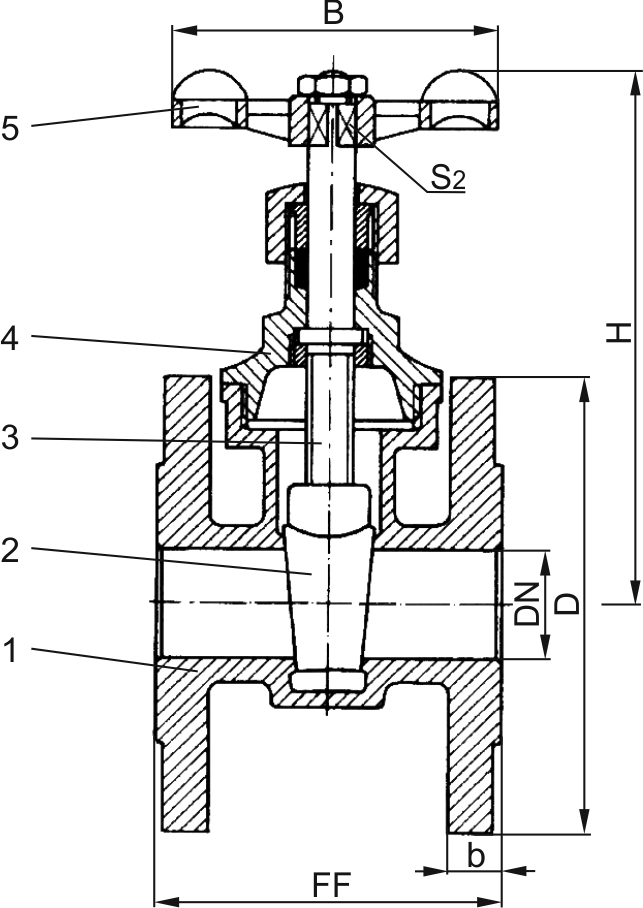

Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Gehäuse

CC491K

B 62 UNS C83600

2

Keil

CC491K

B 62 UNS C83600

3

Spindel

CW614N

B 283 UNS C38500

4

Oberteil

CW614N

B 283 UNS C38500

5

Handrad

Aluminium - Druckguss

Ausführungen

Typ 09061

Technische Daten

Nenngröße

DN

20

25

32

40

50

65

80

Größenschlüssel

.X.

0200

0250

0320

0400

0500

0650

0800

Baulänge

FF

75

80

90

100

110

130

150

Höhe

H

105

115

130

150

180

220

250

Flanschdurchmesser

D

105

115

140

150

165

185

200

Blattdicke

b

12

12

14

14

16

16

18

Handrad-Ø

B

70

70

80

80

110

150

160

Vierkant

S2

7

8

9

9

11

12

13

Gewicht

ca. kg

1,8

2,3

3,6

4,6

6,4

9,4

12,1
