Typ 09420

Datenblatt ID: IN_09420_1
Verwendungsbereich

Verwendungsbereich:

Geeignet für nichtbrennbare, ungiftige Flüssigkeiten, Gase und Dämpfe.

Die den Verwendungszweck betreffenden Gesetze, Verordnungen und Normen sind zu beachten.

Zulässige Betriebstemperaturen: -25°C (248K) bis +120°C (393K) und maximal 6,0 bar.

Zertifikate
Gost Ukraine (Gost Ukraine)
Datenblätter
Weitere Informationen
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung
Artikelnummer IN_09420_1
Werkstoffe
Werkstoffe DIN EN ASTM
1 Eigenschaft 1 Wert 11 Wert 12
2 Eigenschaft 2 Wert 21 Wert 22
3 Eigenschaft 3 Wert 31 Wert 32
4 Eigenschaft 4 Wert 41 Wert 42
5 Eigenschaft 5 Wert 51 Wert 52
6 Eigenschaft 6 Wert 61 Wert 62
7 Eigenschaft 7 Wert 71 Wert 72
8 Eigenschaft 8 Wert 81 Wert 82
9 Eigenschaft 9 Wert 91 Wert 92
10 Eigenschaft 10 Wert 101 Wert 102
11 Eigenschaft 11 Wert 111 Wert 112
12 Eigenschaft 12 Wert 121 Wert 122

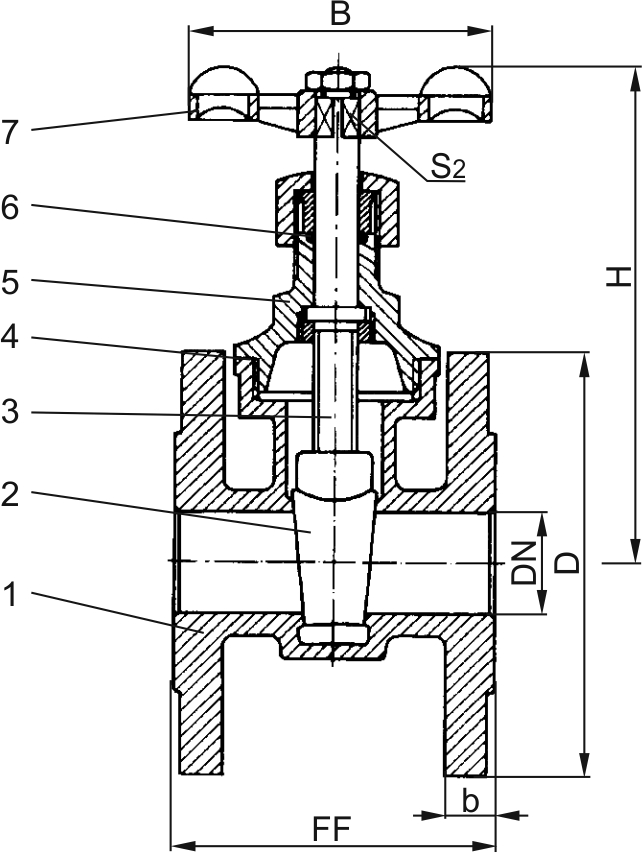

Werkstoffe

DIN EN

ASTM

1

Gehäuse

CC491K

B 62 UNS C83600

2

Keil

CC491K

B 62 UNS C83600

3

Spindel

CW614N

B 249 UNS C38500

4

Dichtung

Klingersil C-4400

5

Oberteil

CW614N

B 249 UNS C38500

6

O-Ring

FPM (Viton)

7

Handrad

Aluminium - Druckguss

Ausführungen
Typ XXXXX Technische Daten
Nenngröße GW 1/2
Nenngröße GW 1/2

Typ 09420

Technische Daten

Nenngröße

DN

25

32

40

50

65

80

100

Größenschlüssel

.X.

0250

0320

0400

0500

0650

0800

1000

Baulänge

FF

80

90

100

110

130

150

165

Höhe

H

120

130

150

180

225

250

300

Flanschdurchmesser

D

115

140

150

165

185

200

220

Blattdicke

b

12

14

14

16

16

18

20

Handrad-Ø

B

70

80

80

110

150

150

150

Vierkant

S2

8

9

9

11

12

14

14

Gewicht

ca. kg

2,6

3,6

4,4

6,5

9,2

12,1

15,8
?
