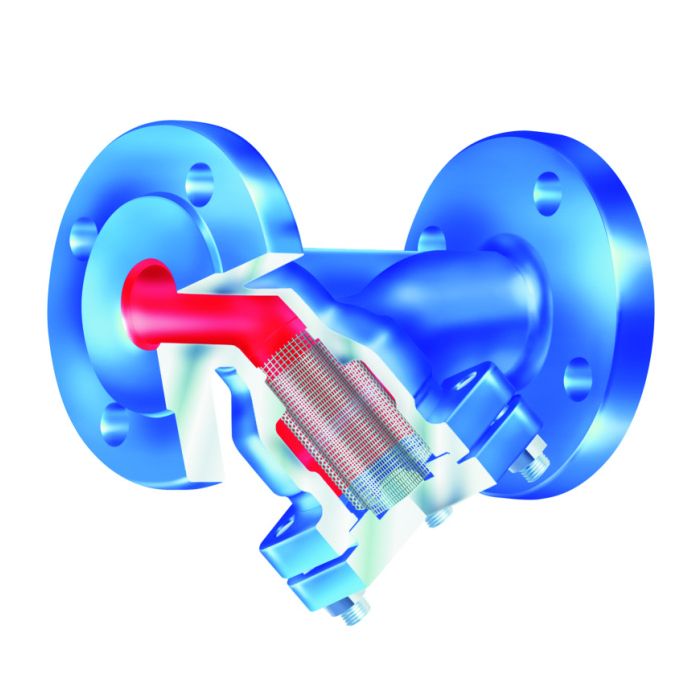

Type 08170

Datasheet ID: IN_08170

Field of application

chevron-down

Verwendungsbereich:

Geeignet für nichtbrennbare, ungiftige Flüssigkeiten, Gase und Dämpfe. Die den

Verwendungszweck betreffenden Gesetze, Verordnungen und Normen sind zu beachten.

Zulässige Betriebstemperaturen und -drücke:

bis max. 16,0 bar: -10°C (263K) bis +80°C (353K)

bis max. 10,0 bar: -10°C (263K) bis +120°C (393K)

bis max. 6,0 bar: -10°C (263K) bis +180°C (453K)

Description

chevron-down

Muffen-Schieber, PN16, DIN EN 12288

Gehäuse aus Bronze, eingeschraubtes Oberteil aus Messing

mit wartungsfreier Stopfbuchspackung (O-Ring)

und nichtsteigender Spindel

Artikel-Nr. 09012.X.0000V

Innengewindeanschluss (R) nach ISO 7-1 Rp

Data sheets

chevron-down
IN_08170_en.pdf
More Information
Type (Series) 08170
Solution Air Gases
Solution Area Transport, Storage, Processes
SKU IN_08170
Materials

Werkstoffe

DIN EN

ASTM

1

Gehäuse

CC491K

B 62 UNS C83600

2

Keil

CC491K

B 62 UNS C83600

3

Spindel

CW614N

B 283 UNS C38500

4

Oberteil

CW614N

B 283 UNS C38500

5

Handrad

Aluminium - Druckguss

Versions

Typ 09012

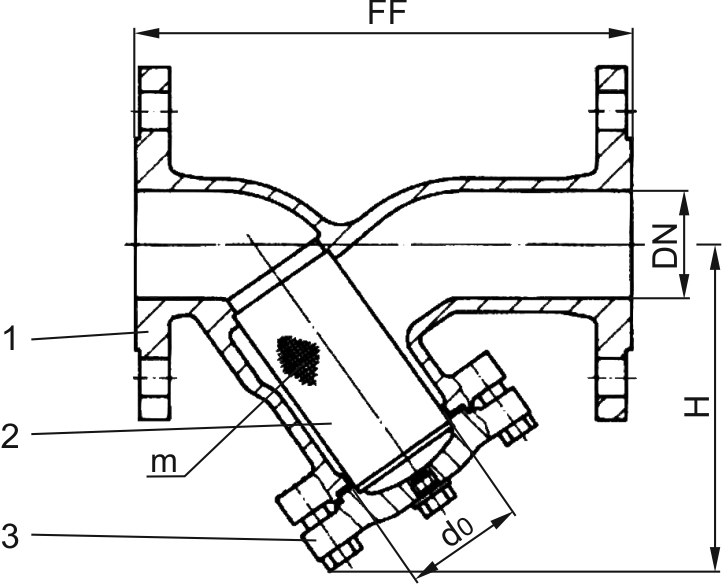

Technische Daten

Nenngröße

GW

1/2

3/4

1

1-1/4

1-1/2

2

Größenschlüssel

.X.

0400

0600

1000

1200

1400

2000

Baulänge

FF

55

60

68

76

80

93

Höhe

H

85

105

115

130

150

180

Muffentiefe

a

15,0

16,3

19,1

21,4

21,4

25,7

engster Durchmesser

d0

12,0

17,5

23,2

29,0

36,0

47,0

Handrad-Ø

B

60

70

70

80

90

110

Schlüsselweite

S1

27

32

41

50

58

70

Vierkant

S2

6

7

8

9

9

11

Gewicht

ca. kg

0,36

0,54

0,82

1,10

1,60

2,40
?
