Type 08180, Type 08181

Datasheet ID: IN_08180_08181

Field of application

chevron-down

Verwendungsbereich:

Geeignet für nichtbrennbare, ungiftige Flüssigkeiten, Gase und Dämpfe. Die den

Verwendungszweck betreffenden Gesetze, Verordnungen und Normen sind zu beachten.

Zulässige Betriebstemperaturen: -10°C (263K) bis +185°C (458K)

Description

chevron-down

Eckventile, PN16

Gehäuse aus Bronze, eingeschraubtes Oberteil aus Messing

Artikel-Nr. 01131.X.0000

Innengewindeanschluss (R) nach ISO 7-1 Rp

Data sheets

chevron-down
IN_08180_08181_en.pdf
More Information
Type (Series) 08180,08181
Solution Air Gases
Solution Area Transport, Storage, Processes
SKU IN_08180_08181

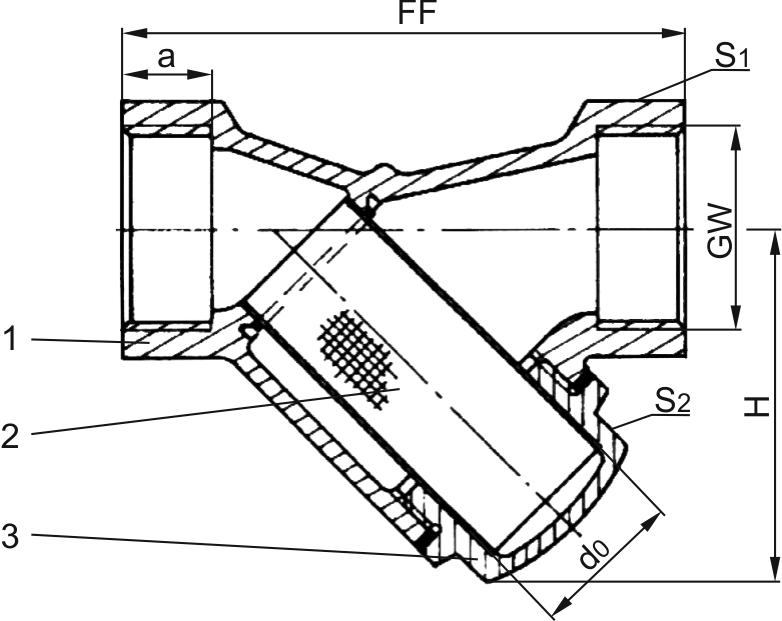

Materials

Werkstoffe

DIN EN

ASTM

1

Gehäuse

CC491K

B 62 UNS C83600

2

Dichtung

PTFE

3

Abschlusskörper

CW614N

B 283 UNS C38500

4

Oberteil

CW614N

B 283 UNS C38500

5

Spindel

CW614N

B 283 UNS C38500

6

Handrad

Aluminium - Druckguss

Versions

Typ 01131

Technische Daten

Nenngröße

GW

1/2

3/4

1

1-1/2

2

Größenschlüssel

.X.

0400

0600

1000

1400

2000

Länge

FF

25

37,5

42,5

48

56

Länge

L

25

35

36

48

56

Höhe

H

95

110

135

155

190

Muffentiefe

a

12

19

19

18

20

Gewindegröße

GA

1/2

3/4

1

1-1/2

2

Handrad-Ø

B

70

70

80

80

80

Schlüsselweite

S1

27

32

41

58

70

Vierkant

S2

7

8

9

8

9

Gewicht

ca. kg

0,4

0,6

1,0

1,6

2,5
