3000 - Geschraubtes Nadelventil

Vorgesehen als manuelles Nadelventil zur Dosierung, Drosselung und Absperrung von Flüssigkeiten und Gasen in Instrumentierungs-, Mess- und Prozessleitungen.

Geeignet für Flüssigkeiten und Gase bei entsprechender Auslegung, Werkstoffauswahl und Medienverträglichkeit.

Betriebsdruck: Messing bis 207 bar, Edelstahl bis 345 bar bei 38 °C.

Zulässige Betriebstemperatur: -196 °C bis +204 °C mit Metall-Metall-Spindel, -54 °C bis +93 °C mit Kel-F-Spindelspitze.

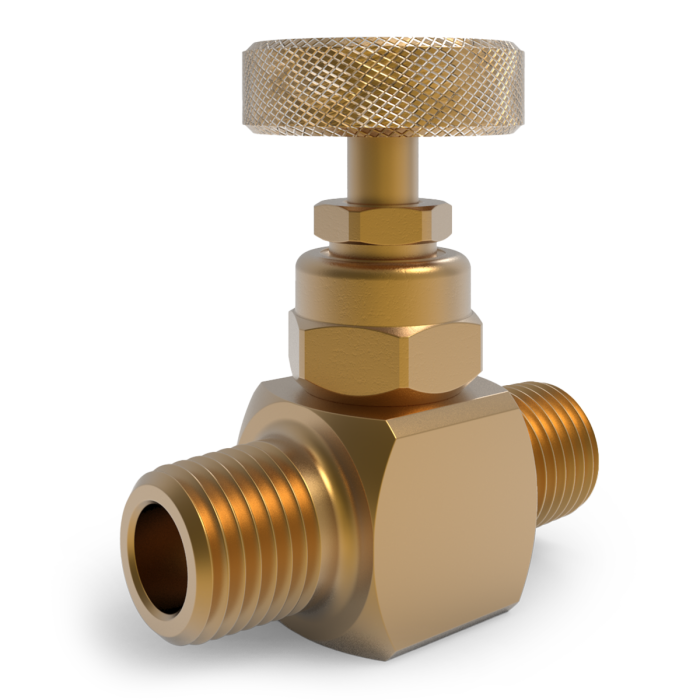

Produktübersicht: Geschraubtes Nadelventil aus Messing, 303 Edelstahl oder 316 Edelstahl, erhältlich in Globe- und Block-Konfigurationen mit 1/8" bis 1/2" NPT-Anschlüssen.

Funktion: Manuelle Dosierung, Drosselung und Absperrung von Flüssigkeiten und Gasen. Der Durchfluss wird über den Einstellknopf geregelt; gegen den Uhrzeigersinn erhöht sich der Durchfluss, im Uhrzeigersinn wird das Ventil geschlossen.

Medien: Geeignet für die Verwendung mit Flüssigkeiten und Gasen bei entsprechender Werkstoff- und Dichtungsverträglichkeit.

Prüfung / Einstellung: 100 % werkseitig geprüft. Externe Leckage: null. Maximal zulässige Sitzleckage: 0.1 cc/min bei 207 bar mit Stickstoff.

Sauerstoffservice: Optional gereinigt und verpackt für Sauerstoffservice gemäß CGA G-4.1.

Dichtungen / Packung: Einstellbare, verschleißkompensierende PTFE-Spindelpackung. Ausführung mit Metall-Metall-Spindel oder Kel-F-Spindelspitze verfügbar.

Zulässige Betriebstemperatur: Metall-Metall-Spindel: -196 °C bis +204 °C. Kel-F-Spindelspitze: -54 °C bis +93 °C.

Betriebsdruck: Messing bis 207 bar, Edelstahl bis 345 bar bei 38 °C.

Anschlüsse: 1/8" bis 1/2" NPT, je nach Ausführung mit Innen-/Innengewinde, Außen-/Außengewinde oder Außen-/Innengewinde.

Durchflussdaten: Globe-Konfiguration mit 0.187" Orifice: Cv 0.40. Block-Konfiguration mit 0.312" Orifice: Cv 0.90.

Verfügbare Sonderausführungen / Optionen

·         Panel-Mounting-Ausführung

·         Metall-Metall-Spindel

·         Kel-F-Spindelspitze

·         Manipulationssichere Kappe

·         Optional gereinigt und verpackt für Sauerstoffservice gemäß CGA G-4.1.
