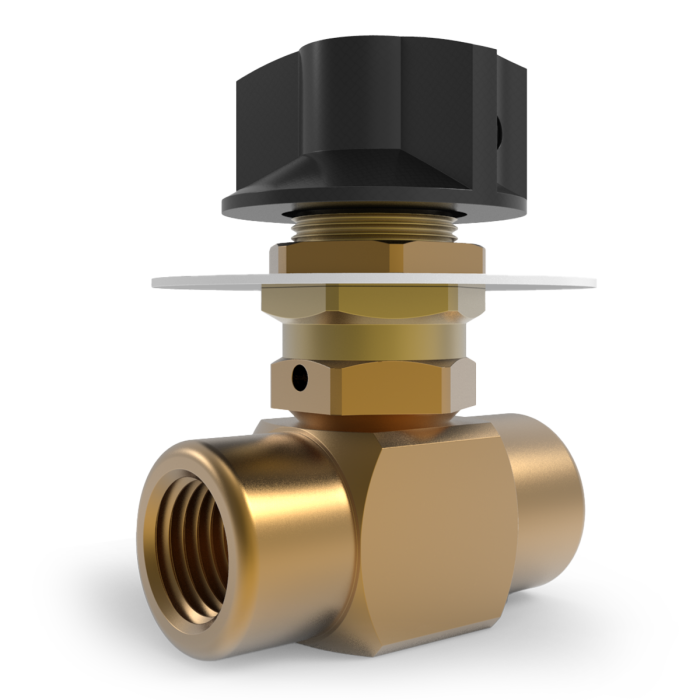

4000 (Q, QE) - Schnellöffnendes Absperrventil (Q – 2-Wege- / QE – 3-Wege-Ventil)

Vorgesehen als schnell betätigtes Quick-Opening-Valve für Instrumentierung, Steuer- und Schalttafeln sowie zur schnellen Absperrung von Leitungen oder Messgeräten.

Die Q-Ausführung ist als 2-Wege-Absperrventil für EIN/AUS-Anwendungen ausgeführt. Die QE-Ausführung ist als 3-Wege-Absperr- und Entlüftungsventil ausgeführt und entlüftet den nachgeschalteten Druck in der Aus-Stellung zur Atmosphäre.

Geeignet für Luft, Gase und kompatible Medien bei entsprechender Auslegung, Werkstoffverträglichkeit und Dichtungsauswahl.

Betriebsdruck: bis 8.6 bar.

Zulässige Betriebstemperatur: -29 °C bis +149 °C.

Schnellöffnendes Quick-Opening-Valve aus Messing, Betriebsdruck bis 8.6 bar, mit 1/8" oder 1/4" NPT-Anschlüssen.

Funktion: Q-Ausführung als 2-Wege-Quick-Opening-Valve zur schnellen EIN/AUS-Absperrung. QE-Ausführung als 3-Wege-Quick-Opening-Valve zur Absperrung mit Entlüftung des downstream-Drucks zur Atmosphäre in der Aus-Stellung. Die Konstruktion ermöglicht den Wechsel von geschlossen zu offen mit einer 60 Grad-Drehung des Knopfes.

Medien: Geeignet für Luft, Gase und kompatible Medien bei entsprechender Auslegung, Werkstoffverträglichkeit und Dichtungsauswahl.

Prüfung / Einstellung: 100 % werkseitig auf bubble-tight shut off geprüft.

Sauerstoffservice: Optional gereinigt und verpackt für Sauerstoffservice gemäß CGA G-4.1.

Dichtungen: FKM-Dichtung und O-Ring; weitere Ausführungen nach technischer Prüfung.

Betriebsdruck: bis 8.6 bar.

Zulässige Betriebstemperatur: -29 °C bis +149 °C.

Anschlüsse: 1/8" oder 1/4" NPT; Female x Female, Male x Male oder Male x Female je nach Konfiguration.

Bedienung / Einbau: Schnellbetätigung mit 60 Grad-Drehung; kompakte Bauform für Inline- und Schalttafelmontage. Standardausführung mit Off-On-Anzeigeplatte und Panel Nut.

Technische Merkmale: Cv-Wert 0.5; Q-Ausführung als 2-Wege-snap-action-on-off-control; QE-Ausführung als 3-Wege-Ausführung mit Entlüftung des downstream-Drucks zur Atmosphäre über eine 3/32"-Öffnung.

Verfügbare Sonderausführungen / Optionen:

·         Option R: Snap Return to Off

·         Option X: Sauerstoffservice-Ausführung

·         Q-Ausführung als 2-Wege-Absperrventil

·         QE-Ausführung als 3-Wege-Absperr- und Entlüftungsventil

·         Verschiedene NPT-Anschlusskombinationen in 1/8" und 1/4"
