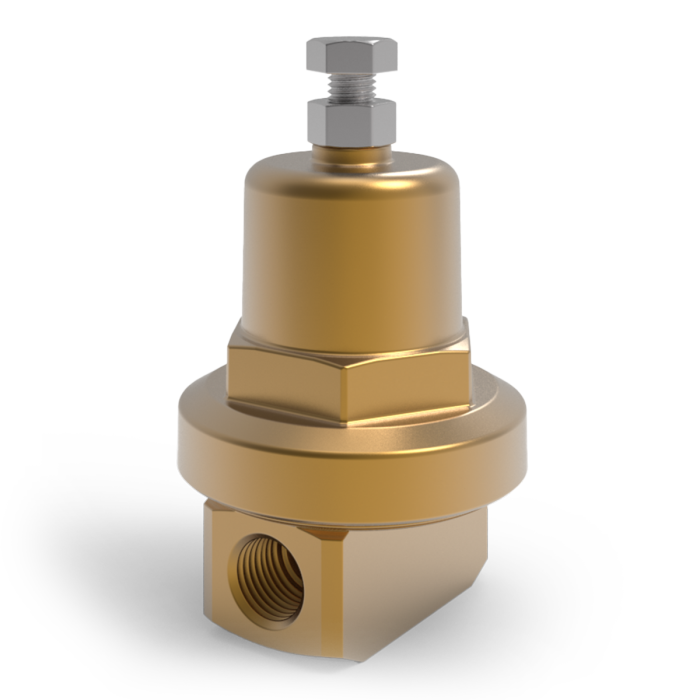

BPR - Gegendruckregler / Economizer-Regler

Vorgesehen als Gegendruckregler für Economizer-Anwendungen oder als membranbetätigtes Druckbegrenzungsgerät an kryogenen Flüssiggas-Zylindern und Systemen. Der Regler erfasst den Druck am Eintritt und öffnet, wenn der Eintrittsdruck den Sollwert überschreitet.

Geeignet für kryogene Anwendungen und Sauerstoffservice bei entsprechender Auslegung und Medienverträglichkeit.

Maximaler Eingangsdruck: 51.7 bar. Einstellbereiche: 1.0 bis 4.5 bar, 2.7 bis 12.1 bar, 6.9 bis 24.1 bar und 20.7 bis 41.4 bar.

Zulässige Betriebstemperatur: -196 °C bis +93 °C.

Gegendruckregler aus Messing/Edelstahl, 1/4" NPT, maximaler Eingangsdruck 51.7 bar.

Funktion: Gegendruckregler für Economizer-Anwendungen und Druckbegrenzung in kryogenen Systemen. Öffnet bei Überschreiten des eingestellten Eintrittsdrucks und ermöglicht hohen Durchfluss oberhalb des Sollwerts.

Medien: Geeignet für kryogene Medien und Sauerstoffservice bei entsprechender Auslegung und Medienverträglichkeit. Monel-Option für Poppet und Sitz wird für Sauerstoffservice empfohlen.

Prüfung / Einstellung: Werkseitig voreingestellt und 100 % geprüft auf Dichtheit. Die Einstelländerung pro Umdrehung beträgt näherungsweise 1.0, 1.7, 3.8 oder 5.9 bar/Umdrehung je nach Federbereich. Der Sollwert kann je nach Vent-to-Atmosphere- oder Economizer-Anwendung leicht variieren.

Sauerstoffservice: Standardmäßig gereinigt und verpackt für Sauerstoffservice gemäß CGA G-4.1.

Dichtungen / Werkstoffe: Messing-/Edelstahlaufbau mit Metall-Metall-Sitz; Poppet und Sitz aus 303 SS oder optional Monel; Phosphorbronze-Membranen; Gylon-Dichtungen gemäß Datenblatt.

Zulässige Betriebstemperatur: -196 °C bis +93 °C.

Eintritt: 1/4" NPT.

Austritt: 1/4" NPT.

Druckbereiche: Feder A 1.0 bis 4.5 bar, Feder B 2.7 bis 12.1 bar, Feder C 6.9 bis 24.1 bar, Feder D 20.7 bis 41.4 bar.

Flow Data / Durchflussdaten: Flow Curves basieren auf tatsächlichen Testdaten bis 120 % Druckaufbau oberhalb des Einstelldrucks, mit 0 bar am Austritt. Für höhere Überdrücke, nicht aufgeführte Einstelldrücke oder Anwendungen mit Gegendruck am Austritt ist eine werkseitige Auslegung erforderlich.

Verfügbare Sonderausführungen / Optionen: Monel-Poppet-/Sitz-Ausführung für Sauerstoffservice, Federkits, Reparaturkits.
