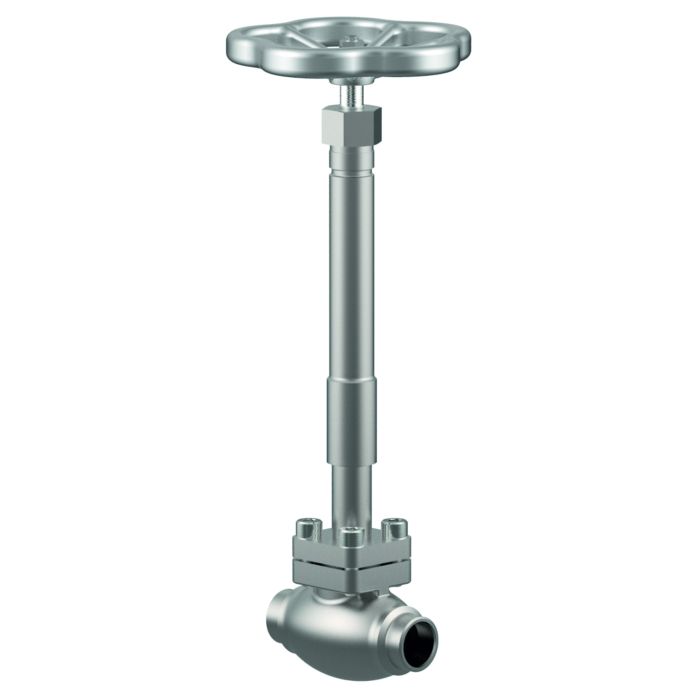

Typ 01282 - Durchgangsventil mit Faltenbalg

Datenblatt ID: CR_01282

Verwendungsbereich

chevron-down

Verwendungsbereich:

Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperaturen: -255°C (18K) bis +120°C (393K)

Leckraten: 10-6 mbar ltr / Sek. nach außen, 10-4 mbar ltr / Sek. am Ventilsitz

Beschreibung

chevron-down

"Fire Safe"-Design ohne Typprüfung auf Feuersicherheit nach EN ISO 10497

Tieftemperatur-Durchgangsventile mit Faltenbalg, PN50

Gehäuse und aufgeflanschtes Oberteil aus Edelstahl

“live loaded” Spindelabdichtung

“öl- und fettfrei für Sauerstoff"

Artikel-Nr. 01282.X.002*

*Schweißende für Edelstahlrohre nach ISO 1127 oder ASTM A312

Artikel-Nr. 01282.X.0024

Schweißmuffe für Edelstahlrohre nach ISO 1127 oder ASTM A312

Verfügbare Sonderausführungen - nur auf Anfrage:

· Angeschweißte Rohre nach ISO 1127 oder ASTM A312 - Länge FF + 200mm

· Verlängerung H bis 900mm

Zertifikate

chevron-down
type-examination for LNG (DIN EN 12567) chevron-down
LNG-Certificate_01XXX_02XXX_03XXX_05XXX_06XXX_08XXX_09XXX_11XX
ClassNK (Class Rules) chevron-down
TA22155M
Weitere Informationen
Type (Baureihe) 01282
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung, Prozesse
Artikelnummer CR_01282

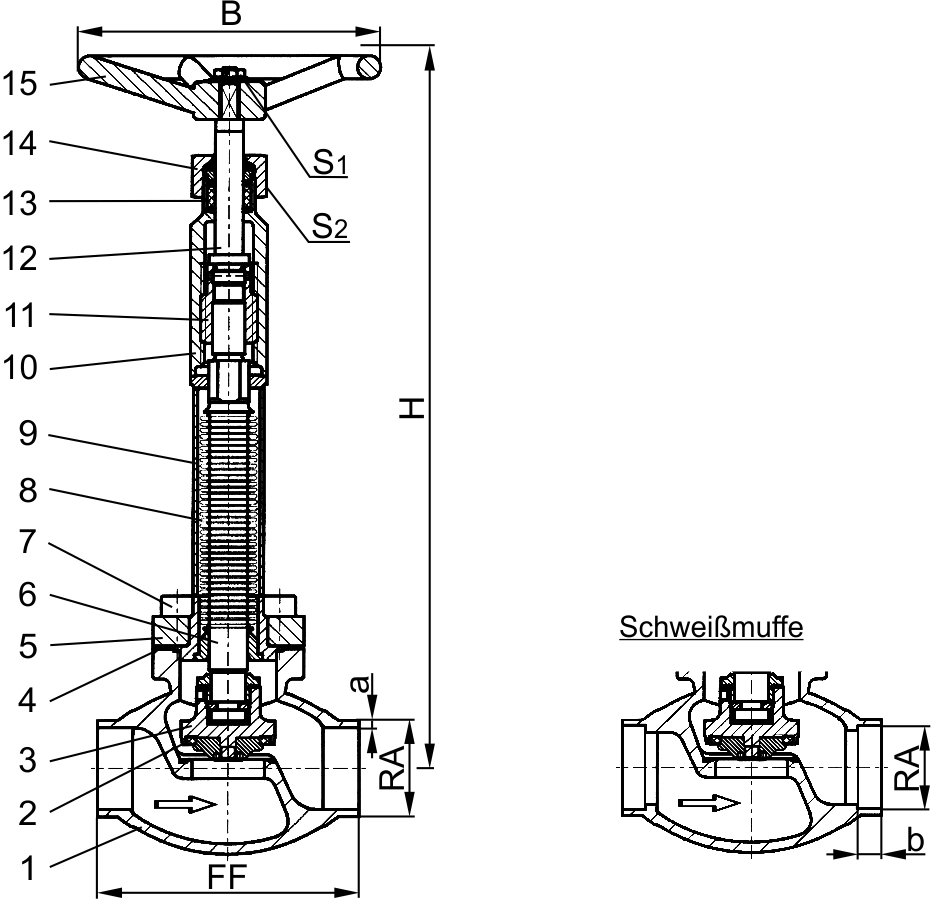

Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Gehäuse

1.4409

A 351 CF3M

2

Dichtung

PTFE / Elektrocarbon (25%)

3

Abschlusskörper

1.4404

A 276 Grade 316L

4

Oberteildichtung

Graphit

5

Oberteilflansch

1.4404

A 276 Grade 316L

6

Faltenbalgspindel

1.4571

A 313 Grade 316Ti

7

Oberteilschrauben

1.4571/A4

ähnlich A 194 B8T

8

Faltenbalg

1.4571

A 313 Grade 316Ti

9

Verlängerungsrohr

1.4571

A 313 Grade 316Ti

10

Oberteil

1.4404

A 276 Grade 316L

11

Gewindebuchse

CW452K

B 159 UNS C51900

12

Spindel

1.4404

A 276 Grade 316L

13

Stopfbuchspackung

Graphit / PTFE / MICA

14

Stopfbuchsmutter

1.4404

A 276 Grade 316L

15

Handrad

1.4409

A 351 CF3M
Ausführungen

Typ 01282 - Standardausführung

Technische Daten

Nenngröße

DN

10

15

15

20

25

32

40

40

50

Größenschlüssel

.X.

1012

1517

1521

2026

2533

3238

4042

4048

5060

Baulänge

FF

70

85

85

100

115

115

130

130

155

Höhe

H

380

380

380

380

380

380

380

380

380

äußerer Rohr-Ø EN ISO 1127

RA

12,0

17,2

21,3

26,9

33,7

38,0

42,4

48,3

60,3

Wandstärke Rohr EN ISO 1127

a

1,0

1,6

2,0

2,0

2,0

2,0

2,0

2,0

2,0

äußerer Rohr-Ø ASTM A312

RA

13,72

17,15

21,34

26,67

33,40

-

42,16

48,26

60,33

Wandstärke Rohr ASTM A312

a

Abmessungen nach S10 oder S40

Muffentiefe

b

6

10

10

13

13

-

13

13

16

Handrad-Ø

B

150

150

150

150

150

150

150

150

150

Schlüsselweite

S1

7

7

7

7

7

10

10

10

10

Schlüsselweite

S2

30

30

30

30

30

36

36

36

36

Gewicht

ca. kg

1,6

1,85

1,9

2,3

2,7

3,6

5,1

5,1

7,7

Kvs - Wert

m³/h

1,6

2,8

4,3

6,7

11,5

14,0

20,6

22,6

37,1

Cv - Wert

gal/min

1,9

3,3

5,0

7,8

13,4

16,2

23,9

26,3

43,2
?
