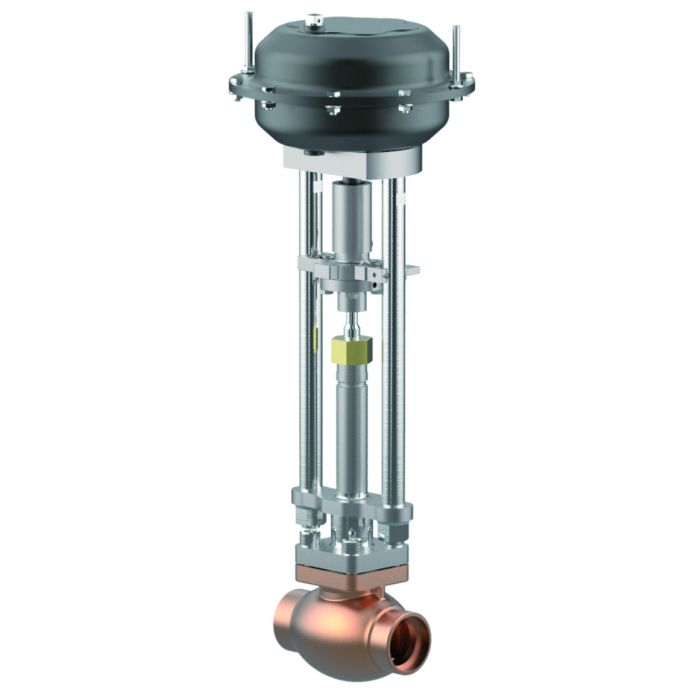

Typ 01313 - Durchgangsventil mit Antrieb

Datenblatt ID: CR_01313_1

Verwendungsbereich

chevron-down

Verwendungsbereich:

Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperatur: -196°C (77K) bis +120°C (393K)

Beschreibung

chevron-down

Tieftemperatur-Durchgangsventile mit pneumatischem Antrieb, PN50

Gehäuse aus Bronze, aufgeflanschtes Oberteil aus Edelstahl

Antrieb - Luft öffnet, Feder schließt oder umgekehrt

"¦live loaded¦" Spindelabdichtung

"¦öl- und fettfrei für Sauerstoff¦" - der Antrieb ist nicht öl- und fettfrei für Sauerstoff

Artikel-Nr. 01313.X.*010

beiderseits Lötmuffe für Kupferrohr nach DIN EN 12449 oder ASTM B88

Verfügbare Zusatzaurüstung:

· Magnetventil

· Endschalter

· elektropneumatischer Stellungsregler u.a.

Verfügbare Sonderausführungen - nur auf Anfrage:

· beiderseits Lötmuffe für Edelstahlrohr nach ISO 1127

· Antrieb - öl- und fettfrei für Sauerstoff

· Armatur mit elektrischem Antrieb

· Ausführung mit Rückschlagkegel

· Ausführung mit Drosselkegel

Zertifikate

chevron-down
Transportable Pressure Equipment Directive (2010/35/EU) chevron-down
07/201/1321/Z/0278/17/oD/0002
0045/201/1201/Z/00649/23/oD/001(00)
type-examination for LNG (DIN EN 12567) chevron-down
LNG-Certificate_01XXX_02XXX_03XXX_05XXX_06XXX_08XXX_09XXX_11XX
License of Special Equipment (China) (TS) chevron-down
TSX71000520230057
Pressure Equipment Safety Regulation 2016 (PESR 2016) chevron-down
0879-PESR-DD1-23290-4-DE
Pressure Equipment Directive (2014/68/EU) chevron-down
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
Ukraine (Ukraine) chevron-down
UA.276.127.03-26
UA.D.127.04-26

Datenblätter

chevron-down
CR_01313_1_de.pdf

Konformitätserklärungen

chevron-down
Transportable Pressure Equipment Directive (2010/35/EU) chevron-down
TTV (DE, EN, ES)
TTV (DE, EN, CN)
TTV (DE, EN, CZ)
TTV (DE, EN, FR)
TTV (DE, EN, IT)
TTV (DE, EN, NL)
TTV (DE, EN, PL)
TTV (DE, EN, RU)
Pressure Equipment Directive (2014/68/EU) chevron-down
001TTV (DE, EN, CN)
001TTV (DE, EN, CZ)
001TTV (DE, EN, ES)
001TTV (DE, EN, FR)
001TTV (DE, EN, IT)
001TTV (DE, EN, NL)
001TTV (DE, EN, PL)
001TTV (DE, EN, RU)
002TTV (DE, EN, CN)
002TTV (DE, EN, CZ)
002TTV (DE, EN, ES)
002TTV (DE, EN, FR)
002TTV (DE, EN, IT)
002TTV (DE, EN, NL)
002TTV (DE, EN, PL)
002TTV (DE, EN, RU)
Pressure Equipment Safety Regulation 2016 (PESR 2016) chevron-down
002TTV (EN)
Weitere Informationen
Type (Baureihe) 01313
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung, Prozesse
Artikelnummer CR_01313_1

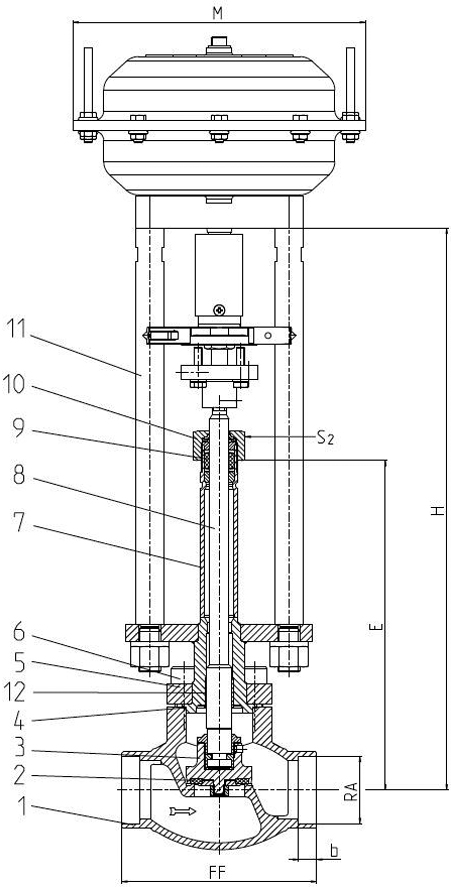

Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Gehäuse

CC491K

B 62 UNS C83600

2

Dichtung

PTFE / Elektrocarbon (25%)

3

Abschlusskörper

CW614N

B 283 UNS C38500

4

Oberteildichtung

PTFE

5

Oberteilflansch

1.4301

A 276 Grade 304

6

Oberteilschrauben

1.4301/A2

A 194 B8

7

Verlängerungsrohr

1.4541

A 213 TP 321

8

Spindel

1.4301

A 276 Grade 304

9

Stopfbuchspackung

Graphit / PTFE / MICA

10

Stopfbuchsmutter

CW614N

B 283 UNS C38500

11

Jochstangen

1.4404

A 276 Grade 316L

12

Gleitbuchse

CW452K

B 159 UNS C51900
Ausführungen

Typ 01313 - Standardausführung

Technische Daten

Nenngröße

DN

10

15

20

25

32

40

50

Größenschlüssel

.X.

X=DNRA, Beispiel: Ventil DN 15 für Kupferrohr RA Ø 18mm, X=1518

Baulänge

FF

60

85

85

115

115

140

160

Höhe

H

370

370

370

375

405

420

425

Länge

E

195

195

200

200

230

230

235

äußerer Rohr-Ø

RA

abhängig von Bestellung

Muffentiefe

b

6

6

8

8

10

13

20

Antrieb-Ø

M

abhängig vom Antrieb

Schlüsselweite

S2

30

30

30

30

36

36

36

Gewicht ohne Antrieb

ca. kg

1,6

2,3

2,7

3,1

4,3

6,2

9,2

*Kvs - Wert

m³/h

1,6

4,3

6,7

11,5

12,1

22,6

37,1

*Cv - Wert

gal/min

1,9

5,0

7,8

13,4

14,1

26,3

43,2

Hub

mm

10

10

7

9

9

11

15
?
