HEROSE Typ 01313 - Durchgangsventil mit Antrieb

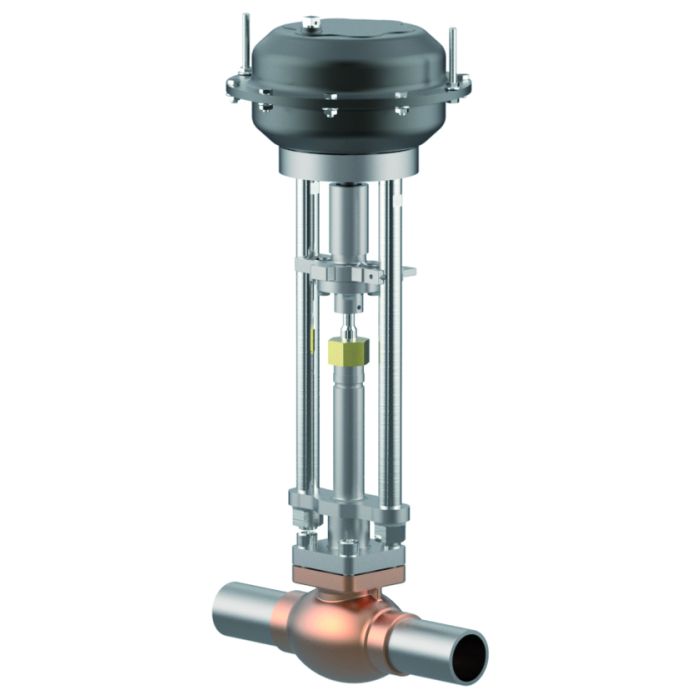

Das im Bild dargestellte Produkt kann vom verkauften Produkt abweichen.

Typ 01313 - Durchgangsventil mit Antrieb

Datenblatt ID: CR_01313_2

Verwendungsbereich

Verwendungsbereich:

Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperatur: -196°C (77K) bis +120°C (393K)

Beschreibung

Tieftemperatur-Durchgangsventile mit pneumatischem Antrieb, PN50

Gehäuse aus Bronze, aufgeflanschtes Oberteil aus Edelstahl

Antrieb - Luft öffnet, Feder schließt oder umgekehrt

"¦live loaded¦" Spindelabdichtung

"¦öl- und fettfrei für Sauerstoff¦" - der Antrieb ist nicht öl- und fettfrei für Sauerstoff

Artikel-Nr. 01313.X.*017

beiderseits eingelötete Edelstahlrohre nach DIN EN 10216-5 oder ASTM A312

Verfügbare Zusatzaurüstung:

· Magnetventil

· Endschalter

· elektropneumatischer Stellungsregler u.a.

Verfügbare Sonderausführungen - nur auf Anfrage:

· Antrieb - öl- und fettfrei für Sauerstoff

· Armatur mit elektrischem Antrieb

· Ausführung mit Rückschlagkegel

· Ausführung mit Drosselkegel

· Weitere Rohrwandstärken

Zertifikate

Transportable Pressure Equipment Directive (2010/35/EU)

07/201/1321/Z/0278/17/oD/0002

0045/201/1201/Z/00649/23/oD/001(00)

type-examination for LNG (DIN EN 12567)

LNG-Certificate_01XXX_02XXX_03XXX_05XXX_06XXX_08XXX_09XXX_11XX

License of Special Equipment (China) (TS)

TSX71000520230057

Pressure Equipment Safety Regulation 2016 (PESR 2016)

0879-PESR-DD1-23290-4-DE

Pressure Equipment Directive (2014/68/EU)

0045/202/1201/Z/00366/23/D/001(00)

Ukraine (Ukraine)

UA.276.127.03-26

UA.D.127.04-26

Datenblätter

CR_01313_2_de.pdf

Konformitätserklärungen

Transportable Pressure Equipment Directive (2010/35/EU)

TTV (DE, EN, ES)

TTV (DE, EN, CN)

TTV (DE, EN, CZ)

TTV (DE, EN, FR)

TTV (DE, EN, IT)

TTV (DE, EN, NL)

TTV (DE, EN, PL)

TTV (DE, EN, RU)

Pressure Equipment Directive (2014/68/EU)

001TTV (DE, EN, CN)

001TTV (DE, EN, CZ)

001TTV (DE, EN, ES)

001TTV (DE, EN, FR)

001TTV (DE, EN, IT)

001TTV (DE, EN, NL)

001TTV (DE, EN, PL)

001TTV (DE, EN, RU)

002TTV (DE, EN, CN)

002TTV (DE, EN, CZ)

002TTV (DE, EN, ES)

002TTV (DE, EN, FR)

002TTV (DE, EN, IT)

002TTV (DE, EN, NL)

002TTV (DE, EN, PL)

002TTV (DE, EN, RU)

Pressure Equipment Safety Regulation 2016 (PESR 2016)

002TTV (EN)

Weitere Informationen
Werkstoffe
Ausführungen

Weitere Informationen

Type (Baureihe)	01313
Anwendung	LNG, Luftgase
Anwendungsbereich	Transport, Lagerung, Betankung, Prozesse
Artikelnummer	CR_01313_2

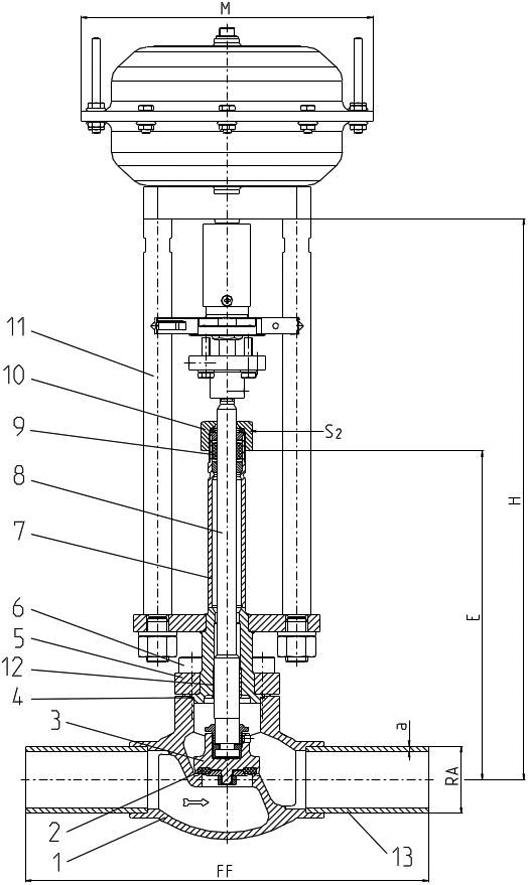

Werkstoffe

Werkstoffe		DIN EN	ASTM
1	Gehäuse	CC491K	B 62 UNS C83600
2	Dichtung	PTFE / Elektrocarbon (25%)
3	Abschlusskörper	CW614N	B 283 UNS C38500
4	Oberteildichtung	PTFE
5	Oberteilflansch	1.4301	A 276 Grade 304
6	Oberteilschrauben	1.4301/A2	A 194 B8
7	Verlängerungsrohr	1.4541	A 213 TP 321
8	Spindel	1.4301	A 276 Grade 304
9	Stopfbuchspackung	Graphit / PTFE / MICA
10	Stopfbuchsmutter	CW614N	B 283 UNS C38500
11	Jochstangen	1.4404	A 276 Grade 316L
12	Gleitbuchse	CW452K	B 159 UNS C51900
13	Edelstahlrohr	1.4306	A 312 TP304L

Ausführungen

Typ 01313 - Standardausführung	Technische Daten
Nenngröße	DN	10	10	15	20	25	32	40	50
Größenschlüssel	.X.	1012	1017	1521	2027	2533	3242	4048	5060
Baulänge	FF	210	210	235	235	265	265	290	310
Höhe	H	370	370	370	370	375	405	420	425
Länge	E	195	195	195	200	200	230	230	235
äußerer Rohr-Ø ISO 1127	RA	12,0	17,2	21,3	26,9	33,7	42,4	48,3	60,3
Wandstärke Rohr ISO 1127	a	1,0	2,3	2,6	2,9	3,2	3,2	3,6	3,6
äußerer Rohr-Ø ASTM A312	RA	-	17,15	21,34	26,67	33,4	42,16	48,26	60,33
Wandstärke Rohr ASTM A312	a	Abmessungen nach S10 oder S40
Antrieb-Ø	M	abhängig vom Antrieb
Schlüsselweite	S₂	30	30	30	30	30	36	36	36
Gewicht ohne Antrieb	ca. kg	1,75	1,85	2,6	3,0	3,5	4,7	6,7	9,8
*Kvs - Wert	m³/h	1,6	2,2	4,3	6,7	11,5	12,1	22,6	37,1
*Cv - Wert	gal/min	1,9	2,6	5,0	7,8	13,4	14,1	26,3	43,2
Hub	mm	10	10	10	7	9	9	11	15
