Typ 01420 - Durchgangsventil
Das im Bild dargestellte Produkt kann vom verkauften Produkt abweichen.
Verwendungsbereich
Verwendungsbereich:
Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.
Zulässige Betriebstemperaturen: -196°C (77K) bis +120°C (393K)
Beschreibung
Top-Entry Tieftemperatur-Durchgangsventile, PN50 (DN100=PN40)
Gehäuse und aufgeflanschtes Oberteil aus Edelstahl
"¦live loaded¦" Spindelabdichtung
"¦öl- und fettfrei für Sauerstoff¦"
Artikel-Nr. 01420.X.0*81
Schweißende für Edelstahlrohre nach ISO 1127 oder ASTM A312
Verfügbare Sonderausführungen - nur auf Anfrage:
· Verlängerung H und E nach Kundenspezifikation
· Ausführung mit Rückschlagkegel
Zertifikate
ClassNK (Class Rules)
DNV (Class Rules)
BV (Class Rules)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
RINA (Class Rules)
Pressure Equipment Directive (2014/68/EU)
Transportable Pressure Equipment Regulation 2009 (TPER 2009)
Transportable Pressure Equipment Directive (2010/35/EU)
ABS (Class Rules)
Ukraine (Ukraine)
Datenblätter
Betriebsanleitung
Konformitätserklärungen
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Pressure Equipment Directive (2014/68/EU)
Livebestand: Nicht auf Lager pcs (AUF LAGER)
| Type (Baureihe) | 01420 |
|---|---|
| Anwendung | LNG, Luftgase |
| Anwendungsbereich | Transport, Lagerung, Betankung, Prozesse |
| Artikelnummer | CR_01420 |
Werkstoffe |
DIN EN |
ASTM |
|
|---|---|---|---|
1 |
Gehäuse |
1.4308 |
A 351 CF8 |
2 |
Dichtung bis DN50 |
PTFE / Elektrocarbon (25%) |
|
2a |
Dichtung ab DN65 |
PTFE |
|
3 |
Abschlusskörper |
1.4301 |
A 276 Grade 304 |
4 |
Führungsbuchse |
CW453K |
B 103 UNS C52100 |
5 |
Spindel |
1.4301 |
A 276 Grade 304 |
6 |
Verlängerungsrohr |
1.4541 |
A 213 TP 321 |
7 |
Verlängerungsrohr |
1.4541 |
A 213 TP 321 |
8 |
Kragen für Cold box |
1.4301 |
A 276 Grade 304 |
9 |
Oberteilflansch |
1.4301 |
A 276 Grade 304 |
10 |
Oberteil |
1.4301 |
A 276 Grade 304 |
11 |
Oberteilschrauben |
1.4301/A2 |
A 193 B8 |
12 |
Stopfbuchspackung |
Graphit / PTFE / MICA |
|
13 |
Stopfbuchsmutter |
1.4404 |
A 276 Grade 316L |
14 |
Handrad |
Aluminium Legierung |

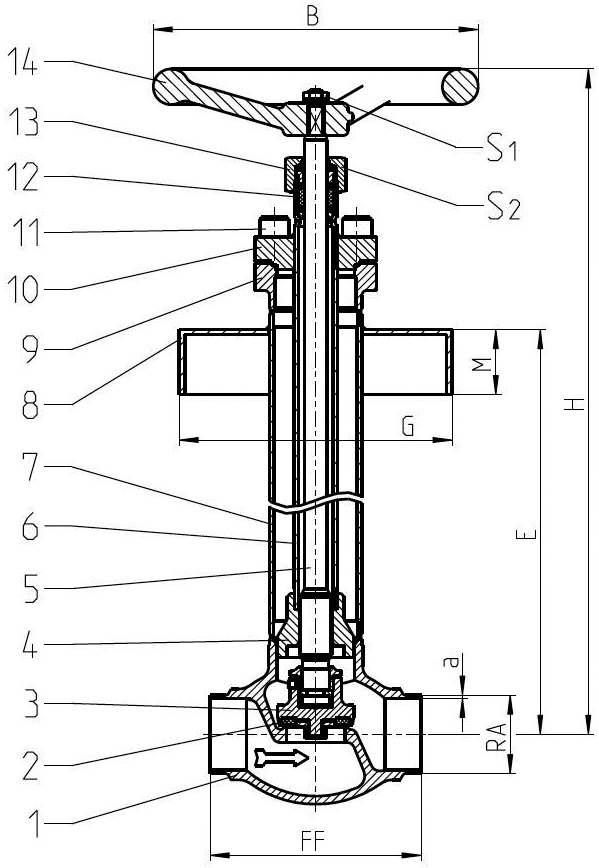

Typ 01420 - Standardausführung |
Technische Daten |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|
Nenngröße |
DN |
10 |
15 |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
Größenschlüssel |
.X. |
1013 |
1521 |
2026 |
2533 |
4048 |
5060 |
6573 |
8088 |
0114 |
Baulänge |
FF |
70 |
85 |
100 |
115 |
130 |
155 |
205 |
245 |
280 |
Höhe |
H |
690 |
690 |
690 |
690 |
710 |
780 |
790 |
840 |
960 |
Handrad-Ø |
B |
100 |
100 |
100 |
100 |
200 |
200 |
250 |
315 |
315 |
äußerer Rohr-Ø ASTM A312 |
RA |
13,50 |
21,34 |
26,67 |
33,40 |
48,26 |
60,33 |
73,02 |
88,90 |
114,30 |
Wandstärke Rohr ASTM A312 |
a |
Abmessungen nach S10 oder S40 |
||||||||
Länge |
A |
540 |
540 |
540 |
540 |
540 |
610 |
610 |
640 |
750 |
Länge |
G |
nach Kundenspezifikation |
||||||||
Länge |
M |
nach Kundenspezifikation |
||||||||
Schlüsselweite |
S1 |
10 |
10 |
10 |
10 |
13 |
13 |
13 |
13 |
13 |
Schlüsselweite |
S2 |
27 |
27 |
27 |
27 |
32 |
32 |
41 |
41 |
41 |
Gewicht |
ca. kg |
4,0 |
4,0 |
4,8 |
5,1 |
9,1 |
11,5 |
19,6 |
26,9 |
37,4 |
Kvs-Wert |
m³/h |
1,6 |
4,3 |
6,7 |
11,5 |
22,6 |
37,1 |
71,1 |
104,0 |
168,0 |
Cv-Wert |
gal/min |
1,9 |
5,0 |
7,8 |
13,4 |
26,3 |
43,2 |
82,9 |
121,3 |
196,0 |
Hub |
mm |
11 |
12 |
12 |
12 |
15 |
19 |
23 |
25 |
30 |
