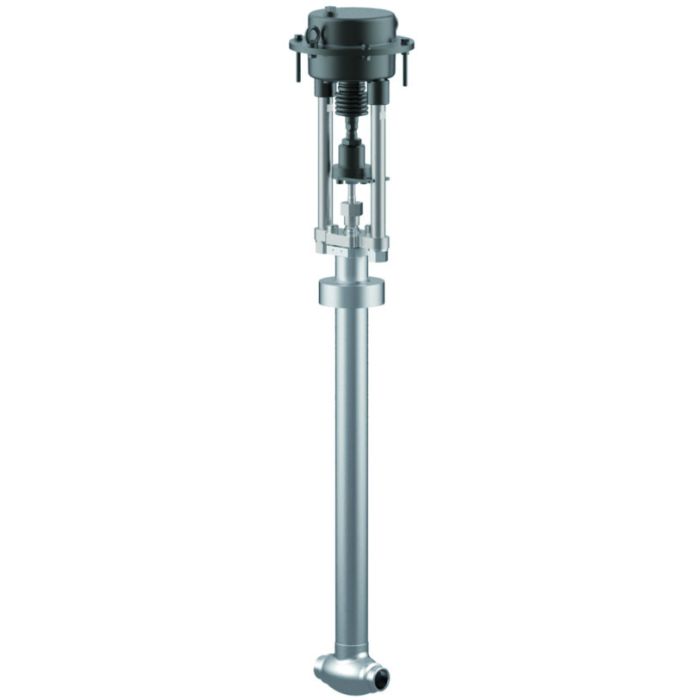

Typ 01423 - Durchgangsventil mit Antrieb

Datenblatt ID: CR_01423

Verwendungsbereich

chevron-down

Verwendungsbereich:

Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperaturen: -196°C (77K) bis +120°C (393K)

Beschreibung

chevron-down

Top-Entry Tieftemperatur-Durchgangsventile mit pneumatischem Antrieb, PN50 (DN100=PN40)

Gehäuse und aufgeflanschtes Oberteil aus Edelstahl

"¦live loaded¦" Spindelabdichtung

"¦öl- und fettfrei für Sauerstoff¦" - der Antrieb ist nicht öl- und fettfrei für Sauerstoff

Artikel-Nr. 01423.X.3081

Schweißende für Edelstahlrohre nach ISO 1127 oder ASTM A312

Verfügbare Zusatzaurüstung/Sonderausführungen - nur auf Anfrage:

· Magnetventil · Endschalter · elektropneumatischer Stellungsregler u.a.

· Verlängerung H und A nach Kundenspezifikation

· Antrieb - öl- und fettfrei für Sauerstoff

· Ausführung mit Rückschlagkegel

· Ausführung mit Drosselkegel

Zertifikate

chevron-down
ClassNK (Class Rules) chevron-down
TA22155M
DNV (Class Rules) chevron-down
TAP00000MM Rev. 3
BV (Class Rules) chevron-down
33354/C0 BV
SMS.W.I./11744/C.0
Pressure Equipment Safety Regulation 2016 (PESR 2016) chevron-down
0879-PESR-DD1-23290-4-DE
RINA (Class Rules) chevron-down
MAC322723XG
Pressure Equipment Directive (2014/68/EU) chevron-down
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
Transportable Pressure Equipment Regulation 2009 (TPER 2009) chevron-down
0038/UK/TPER/MUM/PRJ11100534357/2
0038/UK/TPER/MUM/PRJ11100427971/2 Iss. 04
Transportable Pressure Equipment Directive (2010/35/EU) chevron-down
0343/TPED/MUM/PRJ11100534357/3
0343/TPED/MUM/PRJ11100427971/4 Iss. 02
ABS (Class Rules) chevron-down
25-0381115-PDA
25-0381115-PDA
092776-7471959-006
Ukraine (Ukraine) chevron-down
UA.276.127.03-26
UA.D.127.04-26

Datenblätter

chevron-down
CR_01423_2_de.pdf
CR_01423_de.pdf

Konformitätserklärungen

chevron-down
Pressure Equipment Safety Regulation 2016 (PESR 2016) chevron-down
002TTV (EN)
Pressure Equipment Directive (2014/68/EU) chevron-down
002TTV (DE, EN, CN)
002TTV (DE, EN, CZ)
002TTV (DE, EN, ES)
002TTV (DE, EN, FR)
002TTV (DE, EN, IT)
002TTV (DE, EN, NL)
002TTV (DE, EN, PL)
002TTV (DE, EN, RU)
Weitere Informationen
Type (Baureihe) 01423
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung, Prozesse
Artikelnummer CR_01423

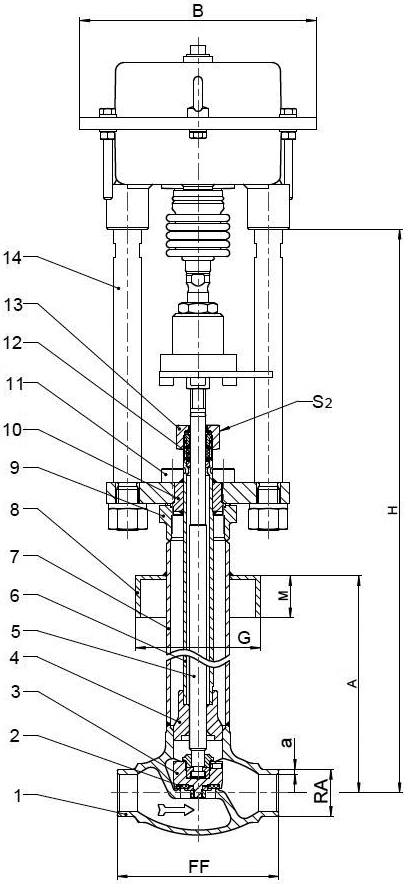

Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Gehäuse

1.4308

A 351 CF8

2

Dichtung

PTFE / Elektrocarbon (25%)

3

Abschlusskörper

1.4301

A 276 Grade 304

4

Führungsbuchse

CW453K

B 103 UNS C52100

5

Spindel

1.4301

A 276 Grade 304

6

Verlängerungsrohr

1.4541

A 213 TP 321

7

Verlängerungsrohr

1.4541

A 213 TP 321

8

Kragen für Cold box

1.4301

A 276 Grade 304

9

Oberteilflansch

1.4301

A 276 Grade 304

10

Oberteil

1.4301

A 276 Grade 304

11

Oberteilschrauben

1.4301/A2

A 193 B8

12

Stopfbuchspackung

Graphit / PTFE / MICA

13

Stopfbuchsmutter

1.4404

A276 Grade 316L

14

Jochstangen

1.4404

A276 Grade 316L
Ausführungen

Typ 01423 - Standardausführung

Technische Daten

Nenngröße

DN

10

15

20

25

40

50

65

80

100

Größenschlüssel

.X.

1013

1521

2026

2533

4048

5060

6573

8088

0114

Baulänge

FF

70

85

100

115

130

155

205

245

280

Höhe

H

770

785

790

790

820

910

1105

1110

1290

Antrieb-Ø

B

abhängig vom Antrieb

äußerer Rohr-Ø ASTM A312

RA

13,50

21,34

26,67

33,40

48,26

60,33

73,00

89,00

114,30

Wandstärke Rohr ASTM A312

a

Abmessungen nach S10 oder S40

Länge

A

540

540

540

540

540

610

610

640

750

Länge

G

nach Kundenspezifikation

Länge

M

nach Kundenspezifikation

Schlüsselweite

S2

27

27

27

27

32

32

41

41

41

Hub

mm

10

10

7

9

11

15

23

23

30

Gewicht ohne Antrieb

ca. kg

5,7

5,5

6,0

7,0

10,0

11,5

28,3

34,3

49,2

*Kvs-Wert

m³/h

1,6

4,3

6,7

11,5

20,6

37,1

71,1

104,0

168,0

*Cv-Wert

gal/min

1,9

5,0

7,8

13,4

23,9

43,2

82,9

121,3

196,0
?
