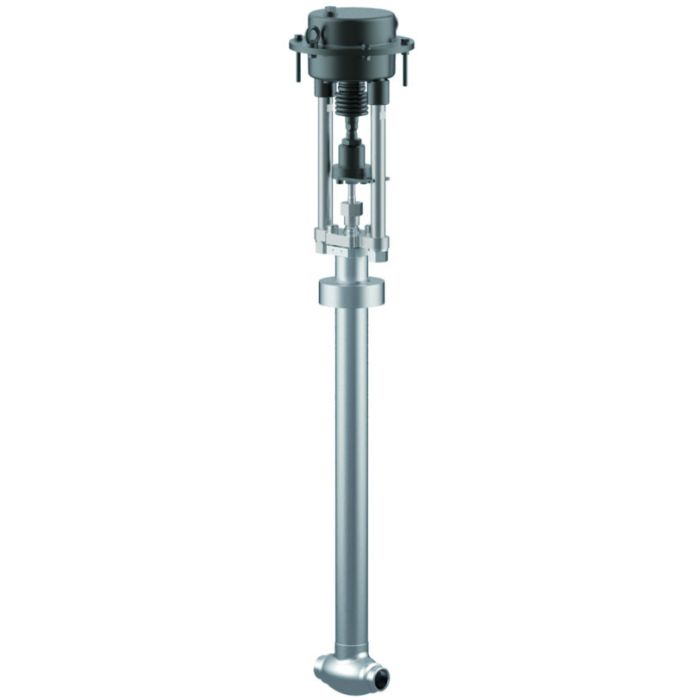

Typ 01473 - Durchgangsventil mit Antrieb

Datenblatt ID: CR_01473

Verwendungsbereich

chevron-down

Verwendungsbereich:

Zugelassen für Wasserstoff, Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperaturen: -255°C (18K) bis +120°C (393K)

Beschreibung

chevron-down

Top-Entry Tieftemperatur-Durchgangsventile mit pneumatischem Antrieb, PN50 (DN100=PN40)

Gehäuse und aufgeflanschtes Oberteil aus Edelstahl

"¦live loaded¦" Spindelabdichtung

"¦öl- und fettfrei für Sauerstoff¦" - der Antrieb ist nicht öl- und fettfrei für Sauerstoff

Artikel-Nr. 01473.X.3081

Schweißende für Edelstahlrohre nach ISO 1127 oder ASTM A312

Verfügbare Zusatzaurüstung/Sonderausführungen - nur auf Anfrage:

· Magnetventil · Endschalter · elektropneumatischer Stellungsregler u.a.

· Verlängerung H und A nach Kundenspezifikation

· Antrieb - öl- und fettfrei für Sauerstoff

· Ausführung mit Rückschlagkegel

· Ausführung mit Drosselkegel

Zertifikate

chevron-down
BV (Class Rules) chevron-down
33354/C0 BV
SMS.W.I./11744/C.0
Pressure Equipment Safety Regulation 2016 (PESR 2016) chevron-down
0879-PESR-DD1-23290-4-DE
DNV (Class Rules) chevron-down
TAP00000MM Rev. 3
RINA (Class Rules) chevron-down
MAC322723XG
Pressure Equipment Directive (2014/68/EU) chevron-down
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
Transportable Pressure Equipment Regulation 2009 (TPER 2009) chevron-down
0038/UK/TPER/MUM/PRJ11100534357/2
0038/UK/TPER/MUM/PRJ11100427971/2 Iss. 04
Transportable Pressure Equipment Directive (2010/35/EU) chevron-down
0343/TPED/MUM/PRJ11100534357/3
0343/TPED/MUM/PRJ11100427971/4 Iss. 02
ABS (Class Rules) chevron-down
25-0381115-PDA
25-0381115-PDA
092776-7471959-006
Ukraine (Ukraine) chevron-down
UA.276.127.03-26
UA.D.127.04-26

Datenblätter

chevron-down
CR_01473_de.pdf

Konformitätserklärungen

chevron-down
Pressure Equipment Safety Regulation 2016 (PESR 2016) chevron-down
002TTV (EN)
Pressure Equipment Directive (2014/68/EU) chevron-down
002TTV (DE, EN, CN)
002TTV (DE, EN, CZ)
002TTV (DE, EN, ES)
002TTV (DE, EN, FR)
002TTV (DE, EN, IT)
002TTV (DE, EN, NL)
002TTV (DE, EN, PL)
002TTV (DE, EN, RU)
Weitere Informationen
Type (Baureihe) 01473
Anwendung H2, LNG, Luftgase
Anwendungsbereich Herstellung, Transport, Lagerung, Betankung, Prozesse
Artikelnummer CR_01473

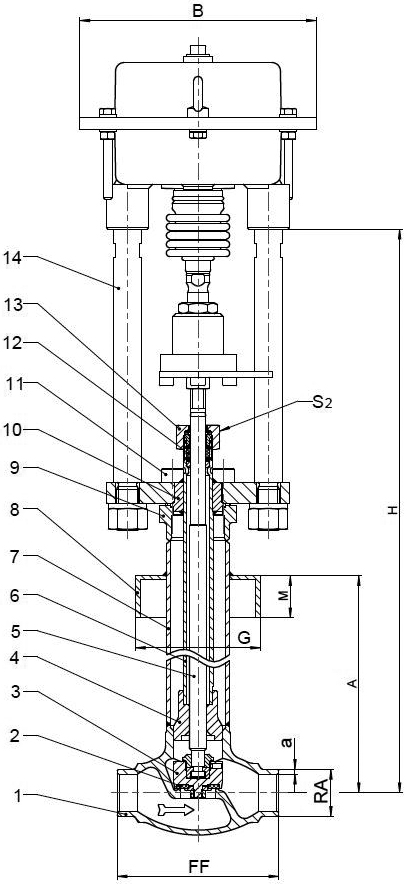

Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Gehäuse

1.4409

A 351 CF3M

2

Dichtung

PCTFE

3

Abschlusskörper

1.4404

A 276 Grade 316L

4

Führungsbuchse

CW453K

B 103 UNS C52100

5

Spindel

1.4404

A 276 Grade 316L

6

Verlängerungsrohr

1.4571

A 213TP 316Ti

7

Verlängerungsrohr

1.4571

A 213TP 316Ti

8

Kragen für Cold box

1.4571

A 213TP 316Ti

9

Oberteilflansch

1.4404

A 276 Grade 316L

10

Oberteil

1.4404

A 276 Grade 316L

11

Oberteilschrauben

1.4571/A4

ähnlich A 193 B8T

12

Stopfbuchspackung

Graphit / PTFE / MICA

13

Stopfbuchsmutter

1.4404

A 276 Grade 316L

14

Jochstangen

1.4404

A 276 Grade 316L
Ausführungen

Typ 01473 - Standardausführung

Technische Daten

Nenngröße

DN

65

80

100

Größenschlüssel

.X.

6573

8088

0114

Baulänge

FF

205

245

280

Höhe

H

1105

1110

1290

Antrieb-Ø

B

abhängig vom Antrieb

äußerer Rohr-Ø ASTM A312

RA

73,00

89,00

114,30

Wandstärke Rohr ASTM A312

a

Abmessungen nach S10 oder S40

Länge

A

610

640

750

Länge

G

nach Kundenspezifikation

Länge

M

nach Kundenspezifikation

Schlüsselweite

S2

41

41

41

Hub

mm

23

23

30

Gewicht ohne Antrieb

ca. kg

28,3

34,3

49,2

*Kvs-Wert

m³/h

71,1

104,0

168,0

*Cv-Wert

gal/min

82,9

121,3

196,0
?
