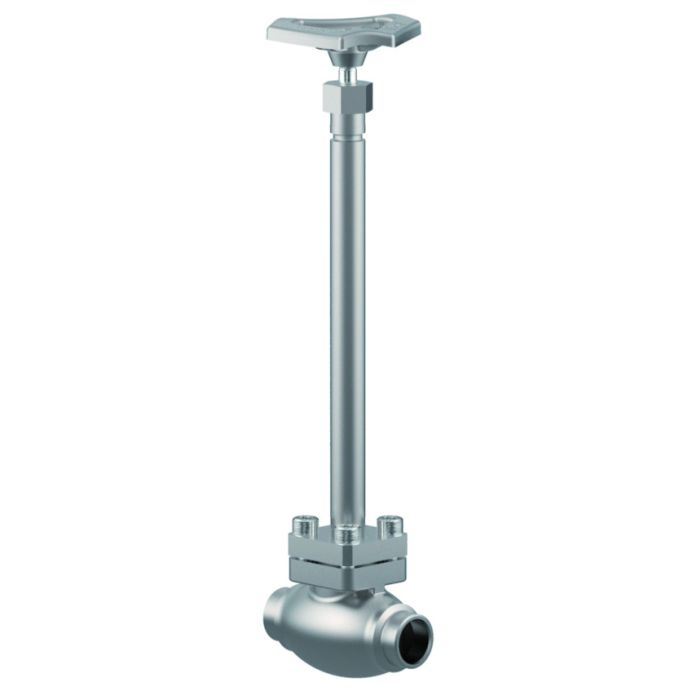

Typ 01741 - Durchgangsventil
Das im Bild dargestellte Produkt kann vom verkauften Produkt abweichen.
Verwendungsbereich
Verwendungsbereich:
Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. H2 und LNG.
Zulässige Betriebstemperaturen: -255°C (18K) bis +120°C (393K)
Beschreibung
Tieftemperatur-Durchgangsventile, PN50 (DN150=PN40)
Gehäuse und aufgeflanschtes Oberteil aus Edelstahl
“live loaded” Spindelabdichtung
“öl- und fettfrei für Sauerstoff"
Artikel-Nr. 01741.X.001* (H = 270mm)
Artikel-Nr. 01741.X.002* (H = 370mm)
Artikel-Nr. 01741.X.501* (H = 270mm) mit Rückschlagfunktion
Artikel-Nr. 01741.X.502* (H = 370mm) mit Rückschlagfunktion
*Schweißende für Edelstahlrohre nach ISO 1127 oder ASTM A312
Artikel-Nr. 01741.X.0014 (H = 270mm)
Artikel-Nr. 01741.X.0024 (H = 370mm)
Artikel-Nr. 01741.X.5014 (H = 270mm) mit Rückschlagfunktion
Artikel-Nr. 01741.X.5024 (H = 370mm) mit Rückschlagfunktion
Schweißmuffe für Edelstahlrohre nach ISO 1127 oder ASTM A312
Verfügbare Sonderausführungen - nur auf Anfrage:
· Verlängerung H bis 900mm
· Ausführung mit Drosselkegel
Zertifikate
type-examination for LNG (DIN EN 12567)
Canadian Registration Number (CRN)
ClassNK (Class Rules)
License of Special Equipment (China) (TS)
DNV (Class Rules)
Pressure Equipment Directive (2014/68/EU)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
BV (Class Rules)
RINA (Class Rules)
CCS (Class Rules)
Lloyd's Register (Class Rules)
Transportable Pressure Equipment Directive (2010/35/EU)
Transportable Pressure Equipment Regulation 2009 (TPER 2009)
ABS (Class Rules)
Ukraine (Ukraine)
Datenblätter
Betriebsanleitung
Konformitätserklärungen
Transportable Pressure Equipment Directive (2010/35/EU)
Pressure Equipment Directive (2014/68/EU)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Livebestand: Nicht auf Lager pcs (AUF LAGER)
| Type (Baureihe) | 01741 |
|---|---|
| Anwendung | H2, LNG, Luftgase |
| Anwendungsbereich | Herstellung, Transport, Lagerung, Betankung, Prozesse |
| Artikelnummer | CR_01741_1 |

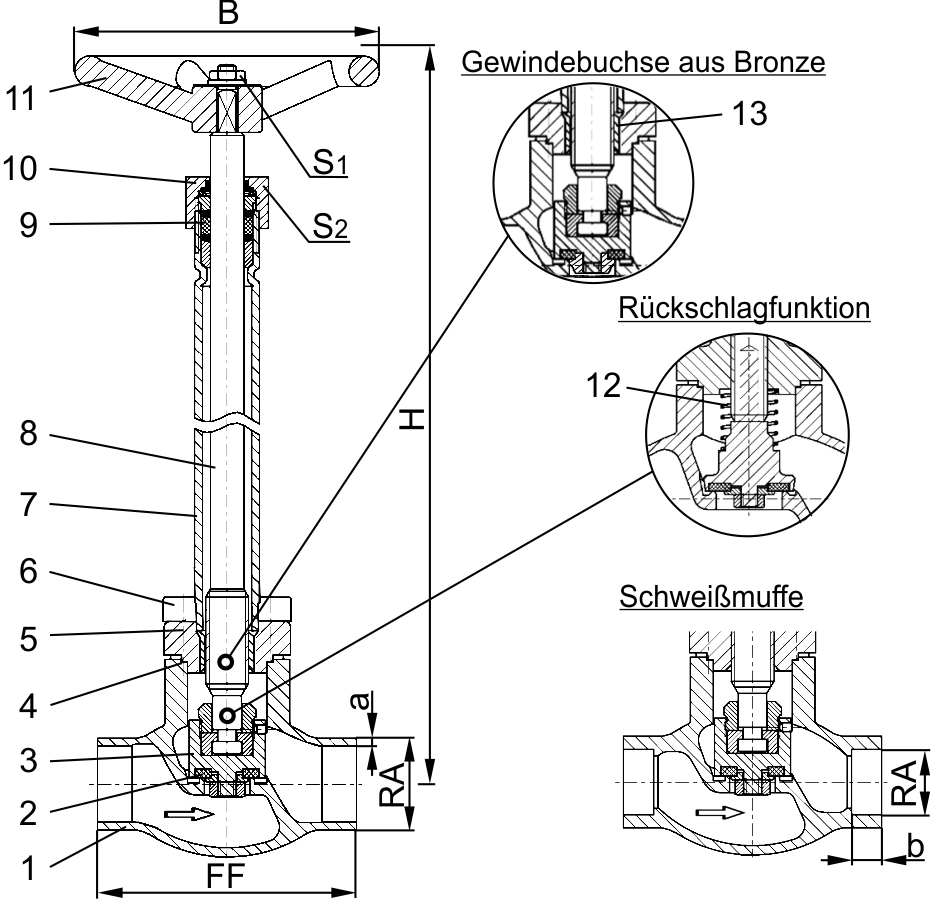

Werkstoffe |
DIN EN |
ASTM |
|
|---|---|---|---|
1 |
Gehäuse |
1.4409 |
A 351 CF3M |
2 |
Dichtung |
PCTFE (Kel-F) |
|
3 |
Abschlusskörper |
1.4404 |
A 276 Grade 316L |
4 |
Oberteildichtung |
Graphit |
|
5 |
Oberteilflansch |
1.4404 |
A 276 Grade 316L |
6 |
Oberteilschrauben |
1.4571/A4 |
ähnlich A 194 B8T |
7 |
Verlängerungsrohr |
1.4571 |
A 213 TP 316Ti |
8 |
Spindel |
1.4404 |
A 276 Grade 316L |
9 |
Stopfbuchspackung |
Graphit / PTFE / MICA |
|
10 |
Stopfbuchsmutter |
1.4404 |
A 276 Grade 316L |
11 |
Handrad |
1.4409 |
A 351 CF3M |
12 |
Feder |
1.4571 |
A 313 Grade 316Ti |
13 |
Gewindebuchse |
CW452K |
B 159 UNS C51900 |
Typ 01741 - Standardausführung |
Technische Daten |
|||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Nenngröße |
DN |
10 |
15 |
15 |
20 |
25 |
32 |
40 |
40 |
50 |
65 |
80 |
100 |
150 |
Größenschlüssel |
.X. |
1012 |
1517 |
1521 |
2026 |
2533 |
3238 |
4042 |
4048 |
5060 |
657x |
8088 |
0114 |
0168 |
Baulänge |
FF |
70 |
85 |
85 |
100 |
115 |
115 |
130 |
130 |
155 |
205 |
245 |
280 |
400 |
Höhe |
H |
270 mm oder 370 mm |
320/370 |
370 |
420 |
|||||||||
äußerer Rohr-Ø ISO 1127 |
RA |
12,0 |
17,2 |
21,3 |
26,9 |
33,7 |
38,0 |
42,4 |
48,3 |
60,3 |
76,1 |
88,9 |
114,3 |
168,3 |
Wandstärke Rohr ISO 1127 |
a |
1,0 |
1,6 |
2,0 |
2,0 |
2,0 |
2,0 |
2,0 |
2,0 |
2,0 |
2,9 |
3,2 |
6,0 |
7,1 |
äußerer Rohr-Ø ASTM A312 |
RA |
13,72 |
17,15 |
21,34 |
26,67 |
33,40 |
- |
42,16 |
48,26 |
60,33 |
73,03 |
88,90 |
114,3 |
168,3 |
Wandstärke Rohr ASTM A312 |
a |
Abmessungen nach S10 oder S40 |
||||||||||||
Muffentiefe |
b |
6 |
10 |
10 |
13 |
13 |
- |
13 |
13 |
16 |
16 |
16 |
20 |
20 |
Handrad-Ø |
B |
100 |
100 |
100 |
100 |
100 |
125 |
125 |
125 |
125 |
200 |
250 |
315 |
360 |
Schlüsselweite |
S1 |
7 |
7 |
7 |
7 |
7 |
10 |
10 |
10 |
10 |
10 |
10 |
12 |
15 |
Schlüsselweite |
S2 |
30 |
30 |
30 |
30 |
30 |
36 |
36 |
36 |
36 |
36 |
36 |
41 |
41 |
Gewicht |
ca. kg |
1,4 |
1,65 |
1,7 |
2,1 |
2,4 |
3,3 |
4,7 |
4,7 |
7,2 |
12,7 |
17,0 |
24,5 |
54,0 |
Kvs - Wert |
m³/h |
1,6 |
3,8 |
4,3 |
6,7 |
11,5 |
14,0 |
20,6 |
22,6 |
37,1 |
71,1 |
104,0 |
170,0 |
350,0 |
Cv - Wert |
gal/min |
1,9 |
4,4 |
5,0 |
7,8 |
13,4 |
16,2 |
23,9 |
26,3 |
43,2 |
82,9 |
121,3 |
198,3 |
408,4 |
