Typ 01743 - Durchgangsventil mit Antrieb

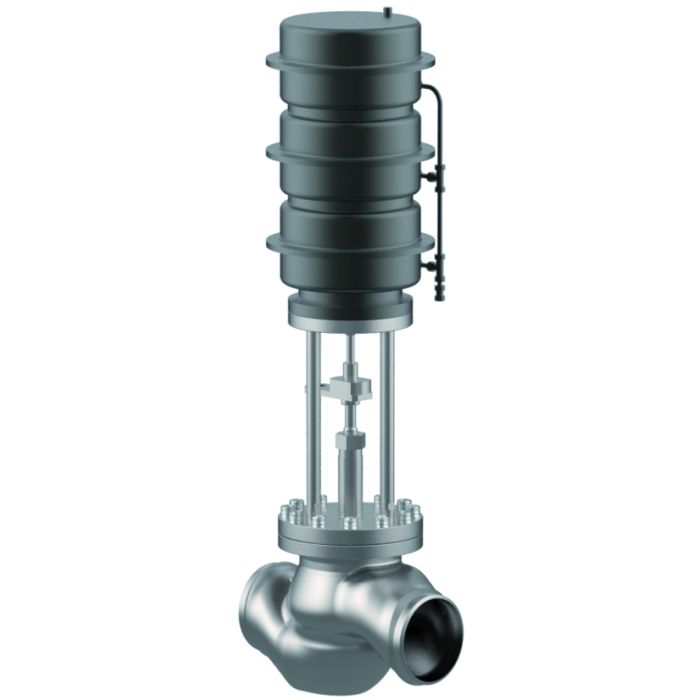

Das im Bild dargestellte Produkt kann vom verkauften Produkt abweichen.
Verwendungsbereich
Verwendungsbereich:
Zugelassen für Wasserstoff, Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.
Zulässige Betriebstemperatur: -255°C (18K) bis +120°C (393K)
Beschreibung
Tieftemperatur-Durchgangsventile mit pneumatischem Antrieb, PN25
Gehäuse und aufgeflanschtes Oberteil aus Edelstahl
Antrieb - Luft öffnet, Feder schließt oder umgekehrt
"¦live loaded¦" Spindelabdichtung
Artikel-Nr. 01743.0219.*01*
Schweißende für Edelstahlrohre nach ISO 1127 oder ASTM A312
Artikel-Nr. 01743.0219.*014
Schweißmuffe für Edelstahlrohre nach ISO 1127 oder ASTM A312
Das Ventil mit der Nennweite DN200 erfüllt für den Flüssigerdgas-Einsatz (LNG) nach
DIN 12567 in Durchflussrichtung die Dichtklasse L1 bis 18 bar maximalen Differenzdruck.
Diese Norm kann auch für die Dichtheitsklasse anderer tiefkalter Gase herangezogen werden.
Verfügbare Zusatzaurüstung/Sonderausführungen - nur auf Anfrage:
· Magnetventil · Endschalter · Elektropneumatischer Stellungsregler u.a.
· Angeschweißte Rohre nach ISO 1127 oder ASTM A312
· Antrieb - öl- und fettfrei für Sauerstoff
· Ausführung mit Rückschlagkegel
· Ausführung mit Drosselkegel
Zertifikate
Transportable Pressure Equipment Directive (2010/35/EU)
type-examination for LNG (DIN EN 12567)
Canadian Registration Number (CRN)
ClassNK (Class Rules)
License of Special Equipment (China) (TS)
DNV (Class Rules)
Pressure Equipment Directive (2014/68/EU)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
BV (Class Rules)
RINA (Class Rules)
CCS (Class Rules)
Lloyd's Register (Class Rules)
ABS (Class Rules)
Ukraine (Ukraine)
Datenblätter
Konformitätserklärungen
Transportable Pressure Equipment Directive (2010/35/EU)
Pressure Equipment Directive (2014/68/EU)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Livebestand: Nicht auf Lager pcs (AUF LAGER)
| Type (Baureihe) | 01743 |
|---|---|
| Anwendung | H2, LNG, Luftgase |
| Anwendungsbereich | Herstellung, Transport, Lagerung, Betankung, Prozesse |
| Artikelnummer | CR_01743_2 |

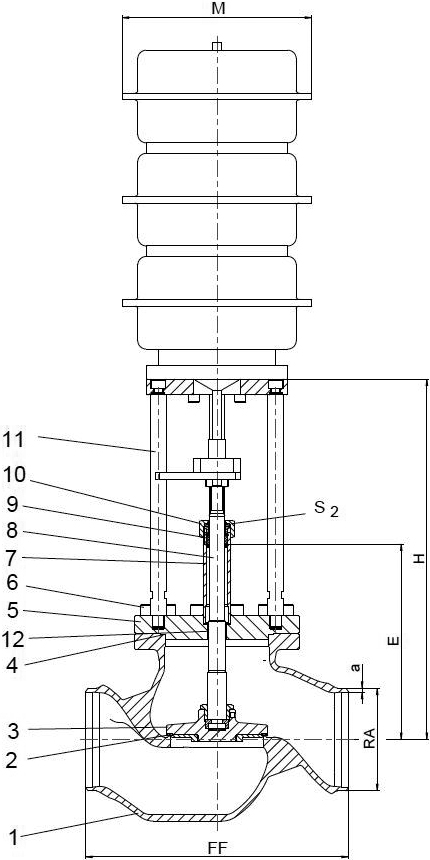

Werkstoffe |
DIN EN |
ASTM |
|
|---|---|---|---|
1 |
Gehäuse |
1.4409 |
A 351 CF3M |
2 |
Dichtung |
PCTFE (Kel-F) |
|
3 |
Abschlusskörper |
1.4404 |
A 276 Grade 316L |
4 |
Oberteildichtung |
Graphit |
|
5 |
Oberteilflansch |
1.4404 |
A 276 Grade 316L |
6 |
Oberteilschrauben |
1.4571/A4 |
ähnlich A 194 B8T |
7 |
Verlängerungsrohr |
1.4571 |
A 213 TP 316Ti |
8 |
Spindel |
1.4404 |
A 276 Grade 316L |
9 |
Stopfbuchspackung |
Graphit / PTFE / MICA |
|
10 |
Stopfbuchsmutter |
1.4404 |
A 276 Grade 316L |
11 |
Jochstangen |
1.4571 |
A 313 Grade 316TI |
12 |
Gleitbuchse |
CW452K |
B 159 UNS C51900 |
Typ 01743 - Standardausführung |
Technische Daten |
|
|---|---|---|
Nenngröße |
DN |
200 |
Baulänge |
FF |
560 |
Höhe |
H |
785 |
Länge |
E |
410 |
äußerer Rohr-Ø ISO 1127 |
RA |
219,1 |
Wandstärke Rohr-Ø ISO 1127 |
a |
6,3 |
äußerer Rohr-Ø ASTM A312 |
RA |
219,1 |
Wandstärke Rohr-Ø ASTM A312 |
a |
Abmessungen nach S10 oder S40 |
Muffentiefe |
b |
15 |
Antrieb-Ø |
M |
abhängig vom Antrieb |
Schlüsselweite |
S2 |
65 |
Gewicht ohne Antrieb |
ca. kg |
165,0 |
*Kvs - Wert |
m³/h |
680,0 |
*Cv - Wert |
gal/min |
793,0 |
Hub |
mm |
60 |
