Typ 01841 - Durchgangsventil

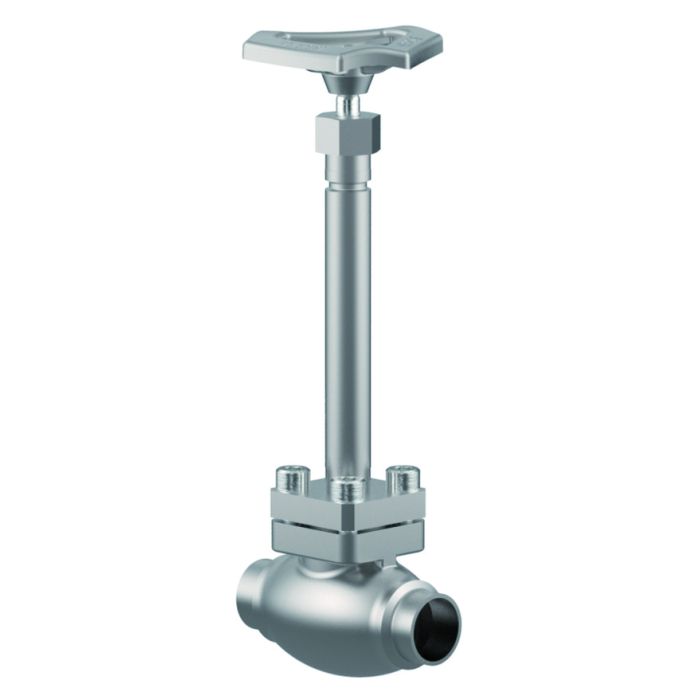

Das im Bild dargestellte Produkt kann vom verkauften Produkt abweichen.
Verwendungsbereich
Verwendungsbereich:
Zugelassen für Wasserstoff, Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.
Zulässige Betriebstemperaturen: -255°C (18K) bis +120°C (393K)
Beschreibung
Tieftemperatur-Durchgangsventile, PN50 (DN150=PN40)
Typprüfung auf Feuersicherheit nach EN ISO 10497
Gehäuse und aufgeflanschtes Oberteil aus Edelstahl
“live loaded” Spindelabdichtung
“öl- und fettfrei für Sauerstoff"
Artikel-Nr. 01841.X.001* (H = 270mm)
Artikel-Nr. 01841.X.002* (H = 370mm)
Artikel-Nr. 01841.X.501* (H = 270mm) mit Rückschlagfunktion
Artikel-Nr. 01841.X.502* (H = 370mm) mit Rückschlagfunktion
*Schweißende für Edelstahlrohre nach ISO 1127 oder ASTM A312
Artikel-Nr. 01841.X.0014 (H = 270mm)
Artikel-Nr. 01841.X.0024 (H = 370mm)
Artikel-Nr. 01841.X.5014 (H = 270mm) mit Rückschlagfunktion
Artikel-Nr. 01841.X.5024 (H = 370mm) mit Rückschlagfunktion
Schweißmuffe für Edelstahlrohre nach ISO 1127 oder ASTM A312
Verfügbare Sonderausführungen - nur auf Anfrage:
· Verlängerung H bis 900mm
· Ausführung mit Drosselkegel
Zertifikate
type-examination for LNG (DIN EN 12567)
type-examination fire-safe (DIN EN ISO 10497)
Canadian Registration Number (CRN)
ClassNK (Class Rules)
DNV (Class Rules)
Pressure Equipment Directive (2014/68/EU)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
License of Special Equipment (China) (TS)
BV (Class Rules)
RINA (Class Rules)
CCS (Class Rules)
Lloyd's Register (Class Rules)
Transportable Pressure Equipment Directive (2010/35/EU)
Transportable Pressure Equipment Regulation 2009 (TPER 2009)
ABS (Class Rules)
Ukraine (Ukraine)
Datenblätter
Betriebsanleitung
Konformitätserklärungen
Transportable Pressure Equipment Directive (2010/35/EU)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Pressure Equipment Directive (2014/68/EU)
Transportable Pressure Equipment Regulation 2009 (TPER 2009)
Livebestand: Nicht auf Lager pcs (AUF LAGER)
| Type (Baureihe) | 01841 |
|---|---|
| Anwendung | H2, LNG, Luftgase |
| Anwendungsbereich | Herstellung, Transport, Lagerung, Betankung, Prozesse |
| Artikelnummer | CR_01841_1 |
Werkstoffe |
DIN EN |
ASTM |
|
|---|---|---|---|
1 |
Gehäuse |
1.4409 |
A 351 CF3M |
2 |
Dichtung |
PTFE / Elektrocarbon (25%) |
|
3 |
Abschlusskörper |
1.4404 |
A 276 Grade 316L |
4 |
Oberteildichtung |
Graphit |
|
5 |
Oberteilflansch |
1.4404 |
A 276 Grade 316L |
6 |
Oberteilschrauben |
1.4571/A4 |
ähnlich A 194 B8T |
7 |
Verlängerungsrohr |
1.4571 |
A 213 TP 316Ti |
8 |
Spindel |
1.4404 |
A 276 Grade 316L |
9 |
Stopfbuchspackung |
Graphit / PTFE / MICA |
|
10 |
Stopfbuchsmutter |
1.4404 |
A 276 Grade 316L |
11 |
Handrad |
1.4409 |
A 351 CF3M |
12 |
Feder |
1.4571 |
A 313 Grade 316Ti |
13 |
Gewindebuchse |
CW452K |
B 159 UNS C51900 |

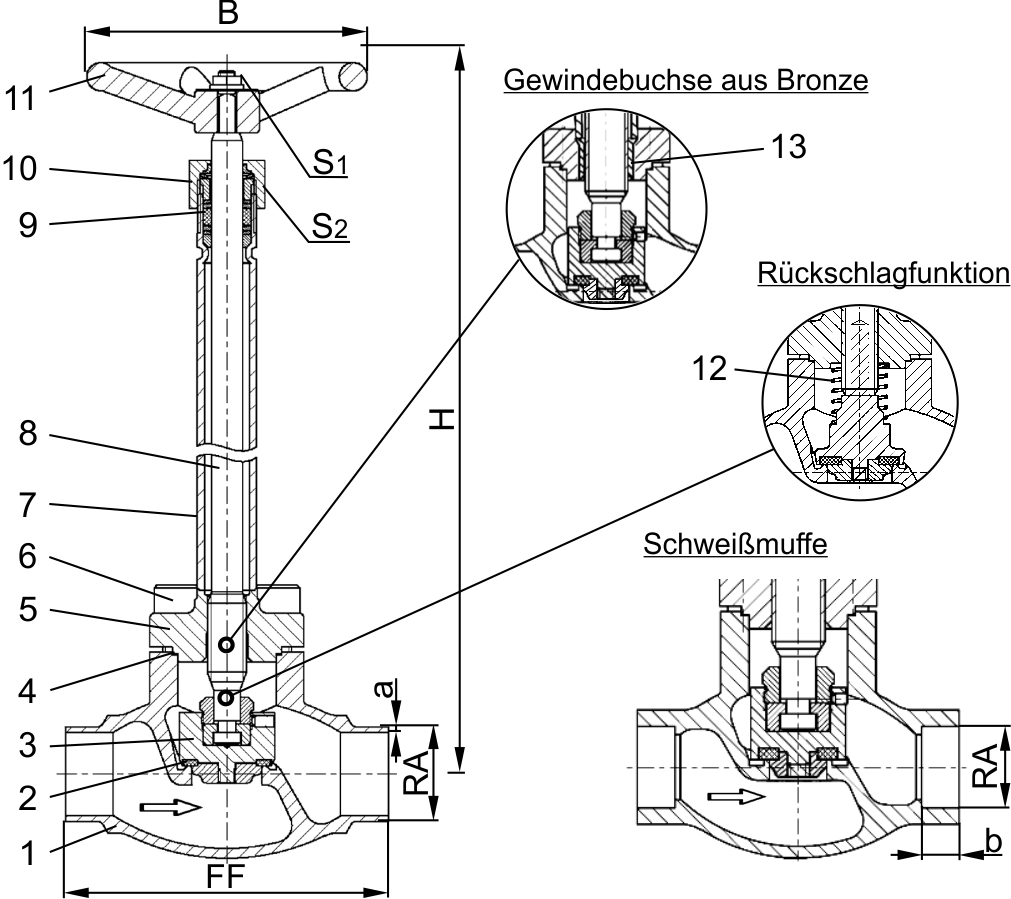

Typ 01841 - Standardausführung |
Technische Daten |
|||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Nenngröße |
DN |
10 |
15 |
15 |
20 |
25 |
32 |
40 |
40 |
50 |
65 |
80 |
100 |
150 |
Größenschlüssel |
.X. |
1012 |
1517 |
1521 |
2026 |
2533 |
3238 |
4042 |
4048 |
5060 |
657x |
8088 |
0114 |
0168 |
Baulänge |
FF |
70 |
85 |
85 |
100 |
115 |
115 |
130 |
130 |
155 |
205 |
245 |
280 |
400 |
Höhe |
H |
270 mm oder 370 mm |
370 |
420 |
||||||||||
äußerer Rohr-Ø ISO 1127 |
RA |
12,0 |
17,2 |
21,3 |
26,9 |
33,7 |
38,0 |
42,4 |
48,3 |
60,3 |
76,1 |
88,9 |
114,3 |
168,3 |
Wandstärke Rohr ISO 1127 |
a |
1,0 |
1,6 |
2,0 |
2,0 |
2,0 |
2,0 |
2,0 |
2,0 |
2,0 |
2,9 |
3,2 |
6,0 |
7,1 |
äußerer Rohr-Ø ASTM A312 |
RA |
13,72 |
17,15 |
21,34 |
26,67 |
33,40 |
- |
42,16 |
48,26 |
60,33 |
73,03 |
88,90 |
114,3 |
168,3 |
Wandstärke Rohr ASTM A312 |
a |
Abmessungen nach S10 oder S40 |
||||||||||||
Muffentiefe |
b |
6 |
10 |
10 |
13 |
13 |
- |
13 |
13 |
16 |
16 |
16 |
20 |
20 |
Handrad-Ø |
B |
100 |
100 |
100 |
100 |
100 |
125 |
125 |
125 |
125 |
200 |
250 |
315 |
360 |
Schlüsselweite |
S1 |
7 |
7 |
7 |
7 |
7 |
10 |
10 |
10 |
10 |
10 |
10 |
12 |
15 |
Schlüsselweite |
S2 |
30 |
30 |
30 |
30 |
30 |
36 |
36 |
36 |
36 |
36 |
36 |
41 |
41 |
Gewicht |
ca. kg |
1,4 |
1,65 |
1,7 |
2,1 |
2,4 |
3,3 |
4,7 |
4,7 |
7,2 |
12,7 |
17,0 |
24,5 |
54,0 |
Kvs - Wert |
m³/h |
1,6 |
3,8 |
4,3 |
6,7 |
11,5 |
14,0 |
20,6 |
22,6 |
37,1 |
71,1 |
104,0 |
170,0 |
350,0 |
Cv - Wert |
gal/min |
1,9 |
4,4 |
5,0 |
7,8 |
13,4 |
16,2 |
23,9 |
26,3 |
43,2 |
82,9 |
121,3 |
198,3 |
408,4 |
Produktvarianten
Filtern Sie unser Produkt nach spezifischen Attributen| Name | Anschlussart Eintritt | Anschlussart Austritt | Anschlussdimension Eintritt | Anschlussdimension Austritt | Bauhöhe (H) | Nennweite | Link zum Produkt |
|---|
- ...
- ...
Ausgewähltes Portfolio
Die hier dargestellten Produkte zeigen nur eine Auswahl unseres Portfolios.
Wir bieten zahlreiche weitere Varianten sowie kundenspezifische Lösungen an.
Sie suchen eine bestimmte Konfiguration, Größe oder Spezifikation?
