Typ 01841 - Durchgangsventil

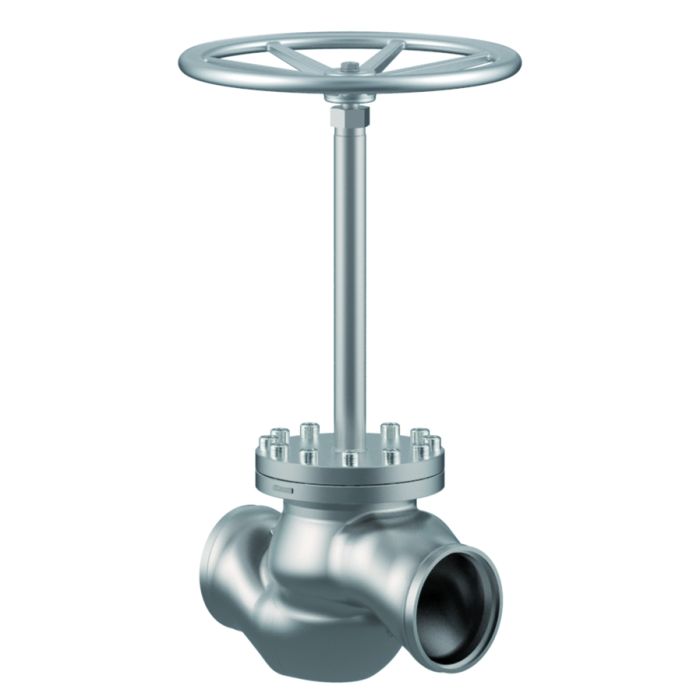

Das im Bild dargestellte Produkt kann vom verkauften Produkt abweichen.
Verwendungsbereich
Verwendungsbereich:
Zugelassen für Wasserstoff, Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.
Zulässige Betriebstemperaturen: -255°C (18K) bis +120°C (393K)
Beschreibung
Tieftemperatur-Durchgangsventile
Typprüfung auf Feuersicherheit nach EN ISO 10497
Gehäuse und aufgeflanschtes Oberteil aus Edelstahl
"¦live loaded¦" Spindelabdichtung
Artikel-Nr. 01841.0219.001* (H=560), PN20/PN25
Artikel-Nr. 01841.0219.006* (H=1000), PN20/PN25
*Schweißende für Edelstahlrohre nach ISO 1127 oder ASTM A312
Artikel-Nr. 01841.0219.00*4, PN25
Schweißmuffe für Edelstahlrohre nach ISO 1127 oder ASTM A312
Das Ventil mit der Nennweite DN200 erfüllt für den Flüssigerdgas-Einsatz (LNG) nach
DIN 12567 in Durchflussrichtung die Dichtklasse L1 bis 9 bar maximalen Differenzdruck.
Diese Norm kann auch für die Dichtheitsklasse anderer tiefkalter Gase herangezogen werden.
Sonderausführungen auf Anfrage
Zertifikate
type-examination for LNG (DIN EN 12567)
type-examination fire-safe (DIN EN ISO 10497)
Canadian Registration Number (CRN)
ClassNK (Class Rules)
License of Special Equipment (China) (TS)
DNV (Class Rules)
Pressure Equipment Directive (2014/68/EU)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
BV (Class Rules)
RINA (Class Rules)
CCS (Class Rules)
Lloyd's Register (Class Rules)
Transportable Pressure Equipment Directive (2010/35/EU)
Transportable Pressure Equipment Regulation 2009 (TPER 2009)
ABS (Class Rules)
Ukraine (Ukraine)
Datenblätter
Betriebsanleitung
Konformitätserklärungen
Transportable Pressure Equipment Directive (2010/35/EU)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Pressure Equipment Directive (2014/68/EU)
Livebestand: Nicht auf Lager pcs (AUF LAGER)
| Type (Baureihe) | 01841 |
|---|---|
| Anwendung | H2, LNG, Luftgase |
| Anwendungsbereich | Herstellung, Transport, Lagerung, Betankung, Prozesse |
| Artikelnummer | CR_01841_2 |

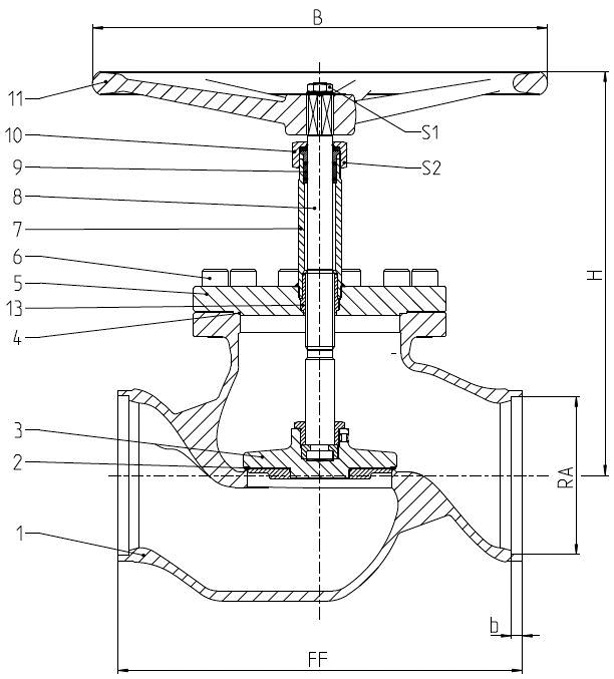

Werkstoffe |
DIN EN |
ASTM |
|
|---|---|---|---|
1 |
Gehäuse |
1.4409 |
A 351 CF3M |
2 |
Dichtung |
PTFE / Elektrocarbon (25%) |
|
3 |
Abschlusskörper |
1.4404 |
A 276 Grade 316L |
4 |
Oberteildichtung |
Graphit |
|
5 |
Oberteilflansch |
1.4404 |
A 276 Grade 316L |
6 |
Oberteilschrauben |
1.4571/A4 |
ähnlich A 194 B8T |
7 |
Verlängerungsrohr |
1.4571 |
A 213 TP 316Ti |
8 |
Spindel |
1.4404 |
A 276 Grade 316L |
9 |
Stopfbuchspackung |
Graphit / PTFE / MICA |
|
10 |
Stopfbuchsmutter |
1.4404 |
A 276 Grade 316L |
11 |
Handrad |
1.4571 |
A 213 TP 316Ti |
13 |
Gewindebuchse |
CW452K |
B 159 UNS C51900 |
Typ 01841 - Standardausführung |
Technische Daten |
|
|---|---|---|
Nenngröße |
DN |
200 |
Größenschlüssel |
.X. |
0219 |
Baulänge |
FF |
560 |
Höhe |
H |
560 |
äußerer Rohr-Ø ISO 1127 |
RA |
219,1 |
Wandstärke Rohr ISO 1127 |
a |
6,3 |
äußerer Rohr-Ø ASTM A312 |
RA |
219,1 |
Wandstärke Rohr ASTM A312 |
a |
Abmessungen nach S10 oder S40 |
Muffentiefe |
b |
15 |
Handrad-Ø |
B |
630 |
Schlüsselweite |
S1 |
30 |
Schlüsselweite |
S2 |
65 |
Gewicht |
ca. kg |
135 |
Kvs-Wert |
m³/h |
680 |
Cv-Wert |
gal/min |
793 |
