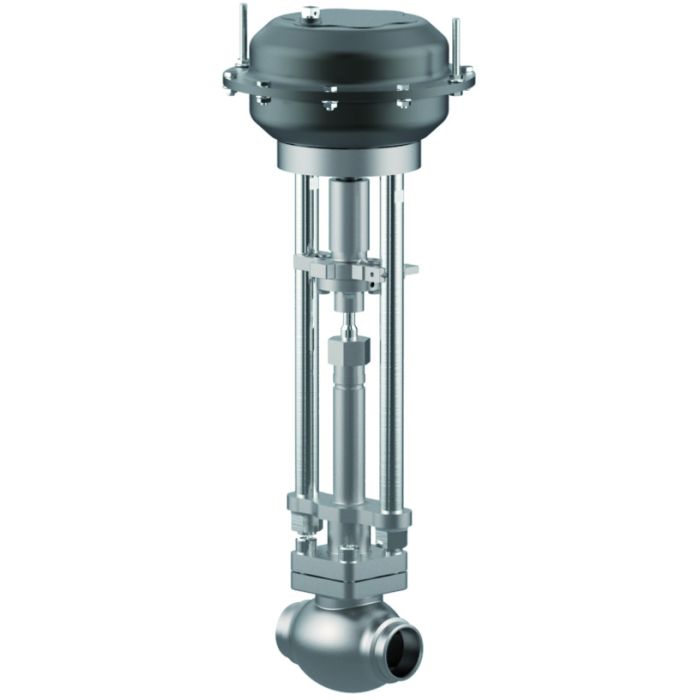

Typ 01843 - Durchgangsventil mit Antrieb

Datenblatt ID: CR_01843_1

Verwendungsbereich

chevron-down

Verwendungsbereich:

Zugelassen für Wasserstoff, Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperaturen: -255°C (18K) bis +120°C (393K)

Beschreibung

chevron-down

Tieftemperatur-Durchgangsventile mit pneumatischem Antrieb, PN50 (DN150=PN40)

Typprüfung auf Feuersicherheit nach EN ISO 10497

Gehäuse und aufgeflanschtes Oberteil aus Edelstahl

Antrieb - Luft öffnet, Feder schließt

“live loaded” Spindelabdichtung

“öl- und fettfrei für Sauerstoff" - der Antrieb ist nicht öl- und fettfrei für Sauerstoff

Artikel-Nr. 01843.X.*01*

Schweißende für Edelstahlrohre nach ISO 1127 oder ASTM A312

Artikel-Nr. 01843.X.*014

Schweißmuffe für Edelstahlrohre nach ISO 1127 oder ASTM A312

Verfügbare Zusatzausrüstungen:

· Magnetventil · Endschalter

· Elektropneumatischer Stellungsregler u.a.

Verfügbare Sonderausführungen - nur auf Anfrage:

· Angeschweißte Rohre nach ISO 1127 oder ASTM A312 - Länge FF + 200mm

· Antrieb - öl- und fettfrei für Sauerstoff

Zertifikate

chevron-down
Transportable Pressure Equipment Directive (2010/35/EU) chevron-down
07/201/1321/Z/0278/17/oD/0002
0045/201/1201/Z/00649/23/oD/001(00)
type-examination for LNG (DIN EN 12567) chevron-down
LNG-Certificate_01XXX_02XXX_03XXX_05XXX_06XXX_08XXX_09XXX_11XX
LNG-Certificate_DN200-01XXX_03XXX
type-examination fire-safe (DIN EN ISO 10497) chevron-down
FS-Certificate_01XXX_03XXX
Canadian Registration Number (CRN) chevron-down
0C22964.5 - Ontario
0C22964.5N - Nunavut
0C22964.5T - Northwest Territories
0C22964.5Y - Yukon
0C22964.50 - Newfoundland and Labrador
0C22964.51 - British Columbia
0C22964.52 - Alberta
0C22964.53 - Saskatchewan
0C22964.54 - Manitoba
0C22964.56 - Quebec
0C22964.57 - New Brunswick
0C22964.58 - Nova Scotia
0C22964.59 - Prince Edward Island
ClassNK (Class Rules) chevron-down
TA22155M
License of Special Equipment (China) (TS) chevron-down
TSX71000120220019
TSX71000520230057
TSF700D36-2029
DNV (Class Rules) chevron-down
TAP00000MM Rev. 3
Pressure Equipment Directive (2014/68/EU) chevron-down
0045-202-1334-Z-00176-23-D-001(01)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
Pressure Equipment Safety Regulation 2016 (PESR 2016) chevron-down
0879-PESR-B(D)-23290-3-DE
0879-PESR-DD1-23290-4-DE
BV (Class Rules) chevron-down
33354/C0 BV
SMS.W.I./11744/C.0
RINA (Class Rules) chevron-down
MAC322723XG
CCS (Class Rules) chevron-down
HB24PTB00028
HB25PTB00055
Lloyd's Register (Class Rules) chevron-down
LR2508712TA-02
LR2695076QAES
ABS (Class Rules) chevron-down
25-0381115-PDA
25-0381115-PDA
092776-7471959-006
Ukraine (Ukraine) chevron-down
UA.276.127.03-26
UA.D.127.04-26

Datenblätter

chevron-down
CR_01843_1_de.pdf

Konformitätserklärungen

chevron-down
Transportable Pressure Equipment Directive (2010/35/EU) chevron-down
TTV (DE, EN, ES)
TTV (DE, EN, CN)
TTV (DE, EN, CZ)
TTV (DE, EN, FR)
TTV (DE, EN, IT)
TTV (DE, EN, NL)
TTV (DE, EN, PL)
TTV (DE, EN, RU)
Pressure Equipment Directive (2014/68/EU) chevron-down
001TTV (DE, EN, CN)
001TTV (DE, EN, CZ)
001TTV (DE, EN, ES)
001TTV (DE, EN, FR)
001TTV (DE, EN, IT)
001TTV (DE, EN, NL)
001TTV (DE, EN, PL)
001TTV (DE, EN, RU)
002TTV (DE, EN, CN)
002TTV (DE, EN, CZ)
002TTV (DE, EN, ES)
002TTV (DE, EN, FR)
002TTV (DE, EN, IT)
002TTV (DE, EN, NL)
002TTV (DE, EN, PL)
002TTV (DE, EN, RU)
Pressure Equipment Safety Regulation 2016 (PESR 2016) chevron-down
002TTV (EN)
003TTV (EN)
003TTV (EN)
Weitere Informationen
Type (Baureihe) 01843
Anwendung H2, LNG, Luftgase
Anwendungsbereich Herstellung, Transport, Lagerung, Betankung, Prozesse
Artikelnummer CR_01843_1

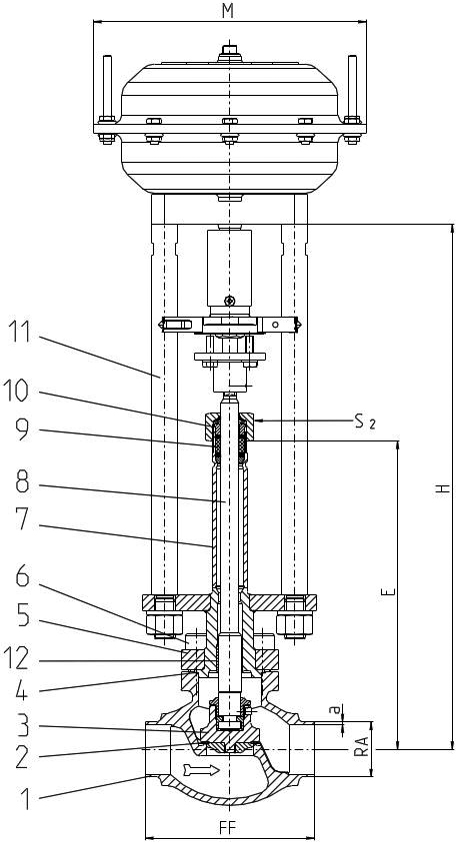

Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Gehäuse

1.4409

A 351 CF3M

2

Dichtung

PTFE / Elektrocarbon (25%)

3

Abschlusskörper

1.4404

A 276 Grade 316L

4

Oberteildichtung

Graphit

5

Oberteilflansch

1.4404

A 276 Grade 316L

6

Oberteilschrauben

1.4571/A4

ähnlich A 194 B8T

7

Verlängerungsrohr

1.4571

A 213 TP 316Ti

8

Spindel

1.4404

A 276 Grade 316L

9

Stopfbuchspackung

Graphit / PTFE / MICA

10

Stopfbuchsmutter

1.4404

A 276 Grade 316L

11

Jochstangen

1.4404

A 276 Grade 316L

12

Gleitbuchse

CW452K

B 159 UNS C51900
Ausführungen

Typ 01843 - Standardausführung

Technische Daten

Nenngröße

DN

10

15

15

20

25

32

40

40

50

65

80

100

150

Größenschlüssel

.X.

1012

1517

1521

2026

2533

3238

4042

4048

5060

657x

8088

0114

0168

Baulänge

FF

70

85

85

100

115

115

130

130

155

205

245

280

400

Höhe

H

370

370

370

370

375

405

420

420

425

510

575

635

685

Länge

E

195

195

195

200

200

230

230

230

235

300

300

300

300

äußerer Rohr-Ø EN ISO 1127

RA

12,0

17,2

21,3

26,9

33,7

38,0

42,4

48,3

60,3

76,1

88,9

114,3

168,3

Wandstärke Rohr EN ISO 1127

a

1,0

1,6

2,0

2,0

2,0

2,0

2,0

2,0

2,0

2,9

3,2

6,0

7,1

äußerer Rohr-Ø ASTM A312

RA

13,72

17,15

21,34

26,67

33,40

-

42,16

48,26

60,33

73,03

88,90

114,3

168,3

Wandstärke Rohr ASTM A312

a

Abmessungen nach S10 oder S40

Muffentiefe

b

6

10

10

13

13

-

13

13

16

16

16

20

20

Antrieb-Ø

M

abhängig vom Antrieb

Schlüsselweite

S2

30

30

30

30

30

36

36

36

36

36

36

41

41

Gewicht ohne Antrieb

ca. kg

1,9

2,15

2,2

2,4

3,1

3,8

6,5

6,5

9,0

15,2

20,0

28,0

60,9

*Kvs - Wert

m³/h

1,6

3,8

4,3

6,7

11,5

14,0

20,6

22,6

37,1

71,1

104,0

170,0

350,0

*Cv - Wert

gal/min

1,9

4,4

5,0

7,8

13,4

16,2

23,9

26,3

43,2

82,9

121,3

198,3

408,4

Hub

mm

10

10

10

7

9

9

11

11

15

23

23

30

40
?
